[交流] 高温介电测试炉

我们实验室根据实验需求自己制作了高温介电测试炉，用起来很顺手，今天发来网上给大家分享一下，嘻嘻，不喜勿喷啊！之前我们自己制作了多功能变温探针台（链接地址http://muchong.com/bbs/viewthread.php?tid=5052471）
一．概述
IMUST型高温介电测试炉是本实验室自行设计研究的多功能综合测试装置。可用于陶瓷及厚膜材料的介电性能，热释电性能的测试。加热电阻丝采用双绕方式，有效的消除了加热过程中通电电阻丝产生的磁场对测试的干扰。 该设备外观简洁，操作简单，稳定性高，保温效果极好，可满足科研院所及高校对陶瓷材料和厚膜材料介电性能和热释电性能测试的需求。
二．技术参数
1.        长×宽×高：400×300×800（单位mm）；
2.        电极材质：铂金丝；
3.        工作温度：室温至500 ℃，升温速率3~5 ℃/min，控温精度0.1 ℃；
4.        样品尺寸：ø≤3cm；
5.        降温方式：自然冷却；
6.        工作电压：～220V
三．附图如下：

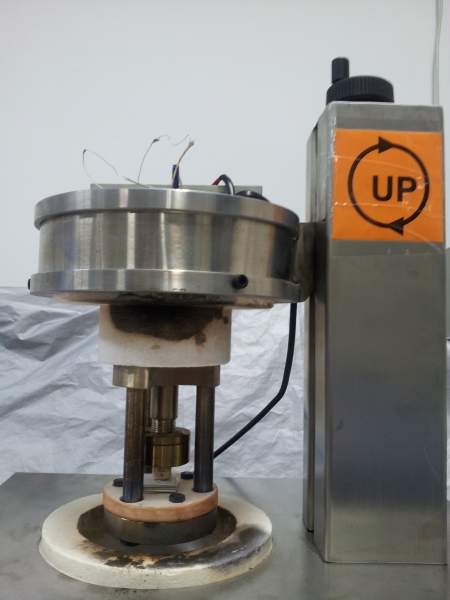

高温介电测试炉

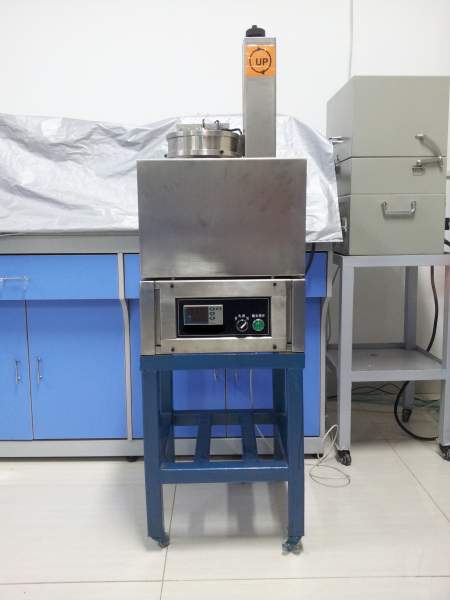

高温介电测试炉-1

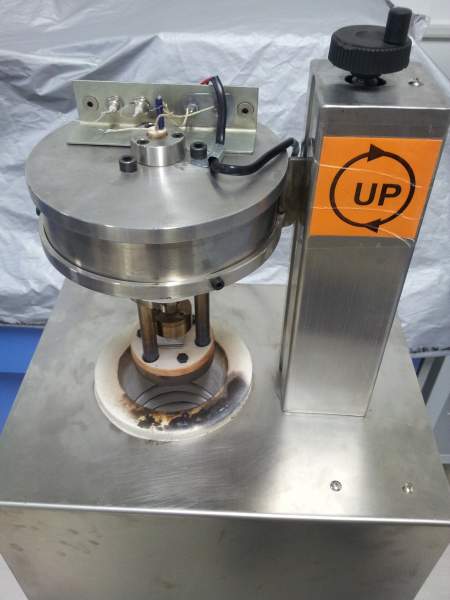

高温介电测试炉-2

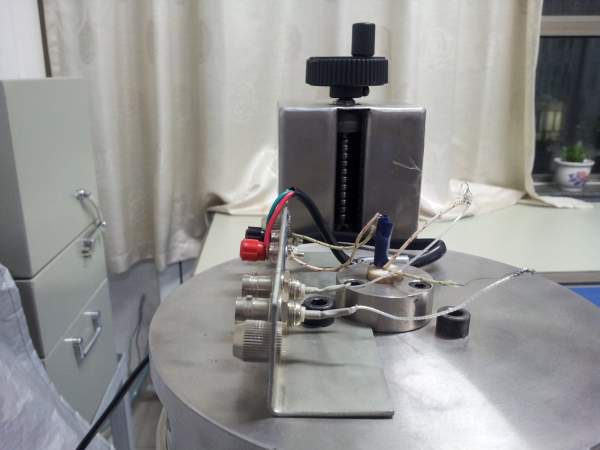

高温介电测试炉-3
回复此楼

» 本帖已获得的红花（最新10朵）

yyy801013 飞行系

» 猜你喜欢

» 本主题相关商家推荐: (我也要在这里推广)

» 本主题相关价值贴推荐，对您同样有帮助:

» 抢金币啦！回帖就可以得到:

查看全部散金贴
1楼 2013-11-28 22:25:06
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

电池乐乐

木虫 (正式写手)
测试的温谱图形尚未整理好，等整理好上传给大家看看，感兴趣的联系我哈
赞一下 回复此楼
2楼2013-11-28 22:26:16
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

电池乐乐

木虫 (正式写手)
我的帖子难道要秒沉吗？呜呜，顶起
赞一下 回复此楼
3楼2013-11-29 09:14:21
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

赵烨

金虫 (小有名气)
不错，
回复此楼
4楼2013-11-29 11:08:07
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

电池乐乐

木虫 (正式写手)
咦？帖子又沉下去了，50个金币给谁呀！
赞一下 回复此楼
5楼2013-11-30 14:00:03
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

穿越千年

版主 (著名写手)
引用回帖:
5楼: Originally posted by 电池乐乐 at 2013-11-30 14:00:03
咦？帖子又沉下去了，50个金币给谁呀！

用不掉可以充公
回复此楼
6楼2013-12-01 13:20:14
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

电池乐乐

木虫 (正式写手)
引用回帖:
6楼: Originally posted by 穿越千年 at 2013-12-01 13:20:14
用不掉可以充公...

哈哈，咋不能给你发金币啊
赞一下 回复此楼
7楼2013-12-01 14:55:56
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

穿越千年

版主 (著名写手)
★ ★ ★
小木虫: 金币+0.5, 给个红包，谢谢回帖
电池乐乐: 金币+2 2013-12-01 18:14:51
引用回帖:
7楼: Originally posted by 电池乐乐 at 2013-12-01 14:55:56
哈哈，咋不能给你发金币啊...

不要给我发金币，你只要自己申请一下就可以把金币退还给你，但是你发帖时间才几天，主动要退金币是要扣除手术费的，要是一个月以后还没有有效的应助交流，你再申请退还金币吧。
赞一下 回复此楼
8楼2013-12-01 15:20:18
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

mjx150

荣誉版主 (正式写手)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
引用回帖:
8楼: Originally posted by 穿越千年 at 2013-12-01 15:20:18
不要给我发金币，你只要自己申请一下就可以把金币退还给你，但是你发帖时间才几天，主动要退金币是要扣除手术费的，要是一个月以后还没有有效的应助交流，你再申请退还金币吧。...

这个有广告帖嫌疑
赞一下 回复此楼
9楼2013-12-02 13:28:10
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

穿越千年

版主 (著名写手)
引用回帖:
9楼: Originally posted by mjx150 at 2013-12-02 13:28:10
这个有广告帖嫌疑...

什么广告
回复此楼
10楼2013-12-02 14:30:42
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

电池乐乐

木虫 (正式写手)
引用回帖:
9楼: Originally posted by mjx150 at 2013-12-02 13:28:10
这个有广告帖嫌疑...

没看出来啊
回复此楼
12楼2013-12-02 15:16:15
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

大脸壳壳猫

铁虫 (正式写手)
★ ★ ★
小木虫: 金币+0.5, 给个红包，谢谢回帖
电池乐乐: 金币+2 2013-12-02 17:09:52
可以测热释电系数？温度范围是多少啊？可以到低温吗？
赞一下 回复此楼
13楼2013-12-02 15:55:48
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

mlanqiang

木虫之王 (文学泰斗)
blessing
回复此楼
14楼2013-12-02 16:39:22
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

电池乐乐

木虫 (正式写手)
引用回帖:
13楼: Originally posted by 大脸壳壳猫 at 2013-12-02 15:55:48
可以测热释电系数？温度范围是多少啊？可以到低温吗？

可以。图片中的仪器的温度范围是室温到500℃，做不了低温，后期我们可能会附加低温装置。你们要多低的温度
赞一下 回复此楼
15楼2013-12-02 17:14:56
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

大脸壳壳猫

铁虫 (正式写手)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
引用回帖:
15楼: Originally posted by 电池乐乐 at 2013-12-02 17:14:56
可以。图片中的仪器的温度范围是室温到500℃，做不了低温，后期我们可能会附加低温装置。你们要多低的温度...

零下几十就够了。你是在哪儿啊？能寄给你测吗？怎么收费啊？
赞一下 回复此楼
16楼2013-12-02 19:20:16
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

电池乐乐

木虫 (正式写手)
引用回帖:
16楼: Originally posted by 大脸壳壳猫 at 2013-12-02 19:20:16
零下几十就够了。你是在哪儿啊？能寄给你测吗？怎么收费啊？...

我们实验室这边目前不做热释电方面的测试，但这个炉子是可以用来作为热释电测试的夹具使用。有需要的话联系我
赞一下 回复此楼
17楼2013-12-02 20:26:50
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

xhzhu2008

铁杆木虫 (小有名气)
★ ★ ★
小木虫: 金币+0.5, 给个红包，谢谢回帖
电池乐乐: 金币+2 2013-12-04 06:28:06
本人也想做这样一个设备，能否把样品测量夹具的材料介绍一下？
赞一下 回复此楼
18楼2013-12-03 20:02:45
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

电池乐乐

木虫 (正式写手)
引用回帖:
18楼: Originally posted by xhzhu2008 at 2013-12-03 20:02:45
本人也想做这样一个设备，能否把样品测量夹具的材料介绍一下？

测量夹具是要和你所用的测试仪器配套的啊，这个炉子是一个提供样品放置以及给样品升温的工具啊
赞一下 回复此楼
19楼2013-12-04 06:29:20
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

jinwei331

至尊木虫 (文坛精英)
★ ★ ★
小木虫: 金币+0.5, 给个红包，谢谢回帖
电池乐乐: 金币+2 2013-12-05 07:26:50
………………………………
赞一下 回复此楼
20楼2013-12-04 07:35:03
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

mzhyan

至尊木虫 (文坛精英)
blessing
回复此楼
21楼2013-12-04 07:55:16
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

电池乐乐

木虫 (正式写手)
引用回帖:
20楼: Originally posted by jinwei331 at 2013-12-04 07:35:03
………………………………

谢谢回复
回复此楼
22楼2013-12-05 07:27:01
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

yyy801013

木虫 (正式写手)
送红花一朵
Very good!
回复此楼
24楼2013-12-22 22:00:33
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

电池乐乐

木虫 (正式写手)
引用回帖:
24楼: Originally posted by yyy801013 at 2013-12-22 22:00:33
Very good!

谢谢红花
回复此楼
25楼2013-12-23 09:37:03
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

电池乐乐

木虫 (正式写手)
嘿嘿，好久以前的帖子啊，金币还没有发完，大家赶紧来领取
赞一下 回复此楼
26楼2015-03-03 17:02:24
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

fanbaoyanpp

新虫 (初入文坛)
★ ★ ★ ★ ★ ★
小木虫: 金币+0.5, 给个红包，谢谢回帖
电池乐乐: 金币+5 2015-04-02 14:56:04
你好，我们对这个炉子有需要，想问你要一下联系方式，私聊一下，谢谢
赞一下 回复此楼
27楼2015-04-01 09:31:38
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

电池乐乐

木虫 (正式写手)
还有金币没散完，回复给金币，嘿嘿
赞一下 回复此楼
28楼2015-04-02 14:56:52
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

xiaoxin613

银虫 (小有名气)
★ ★ ★ ★
小木虫: 金币+0.5, 给个红包，谢谢回帖
电池乐乐: 金币+3, 我们的炉子目前还测试不到1000℃那么高的温度 2015-12-11 09:01:28
你好，请问您是哪个学校的？我的样品可能要测试到1000多度，可以探讨下嘛？
赞一下 回复此楼
29楼2015-12-10 11:48:33
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

电池乐乐

木虫 (正式写手)
引用回帖:
29楼: Originally posted by xiaoxin613 at 2015-12-10 11:48:33
你好，请问您是哪个学校的？我的样品可能要测试到1000多度，可以探讨下嘛？

我们的炉子目前还测试不到1000℃那么高的温度
赞一下 回复此楼
30楼2015-12-11 09:04:10
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

huwanhui

金虫 (小有名气)
★ ★
小木虫: 金币+0.5, 给个红包，谢谢回帖
电池乐乐: 金币+1 2015-12-12 09:19:40
不错，温度在高点就更好了

[ 发自手机版 http://muchong.com/3g ]
赞一下 回复此楼
31楼2015-12-11 17:18:50
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

电池乐乐

木虫 (正式写手)
引用回帖:
31楼: Originally posted by huwanhui at 2015-12-11 17:18:50
不错，温度在高点就更好了

恩，目前的温度已经能满足我们实验室的需求，如果有更高需求我们也可以尝试
赞一下 回复此楼
32楼2015-12-12 09:20:11
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

飞行系

新虫 (正式写手)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
送红花一朵
我需要做检测 你们在北京吗 给留下个联系方式啊？？？？
赞一下 回复此楼
33楼2016-12-29 14:46:22
