Fluent 非稳态计算时 迭代几步后压力场异常 压力震荡 不收敛
|
|

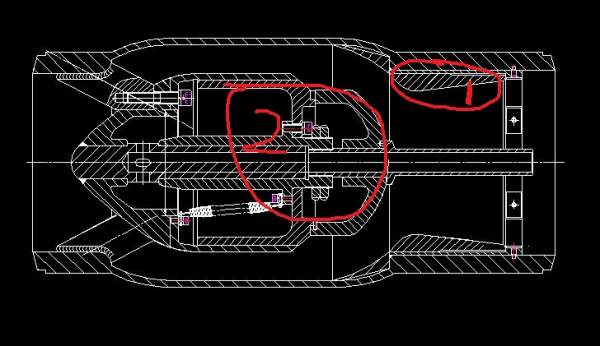

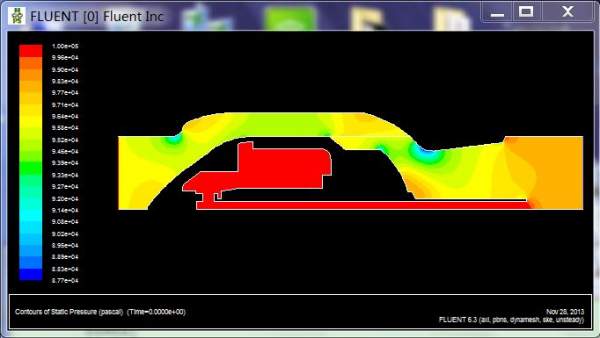

我是计算对冲式止回阀内流场，并进行受力分析。已经对阀进行了简化，画出的是流道部分，由于是旋转体，因此只画了旋转对称面。如阀体CAD图，图中标1的是阀座，可以轴向移动，标2的是阀头，也可以轴向移动。当流体从左侧进入时，一部分流体通过冲压管进入活塞体（图中2），一部分通过阀头和阀体环形部分向左流。由于外部节流作用，内部的压力大，推动阀头向右运动关闭阀门。 在用非稳态计算时，我发现里面的压力一会高，一会低，出现震荡。（下图也显示了，第一张图是稳定的初始流场，内部压力高；但是迭代了几步后，就出现内部压力低，阀头受一个向左的很大的力，而造成了阀头向左运动出现了负体积）。划分的是三角形网格，用的smooth和remesh（网格应该没问题，通过给阀头和阀体固定速度，他们可以运动）。我设置的是定压差，入口100000，出口96000。udf中看阀头受力的语句是 begin_f_loop(f,t) { F_AREA(A,f,t); f3=f3+F_P(f,t)*A[0]; } end_f_loop(f,t) 我的时间步长都到e-5了，还是会出现这种震荡。听说调弹性因子可以改进，但是好像也没成功。不知道问题出在哪儿？怎么改进？ 希望大家可以指点迷津，谢谢！ 最后附上的压缩文件是.cas以及编译的UDF文件夹，请各位大虫子帮忙看看，再次感谢！  稳态计算后的初始流场.JPG  非稳态计算出现的低压.JPG  阀体.JPG[ Last edited by daidaiyang on 2013-11-30 at 11:12 ] |
