[求助] 辰华CHI660c交流阻抗1000Hz、10Hz断点问题 已有1人参与

辰华660c测得交流阻抗谱不连续,在1000Hz、10Hz和1Hz有断点,在1000Hz特别明显,测过仪器内阻没问题。也换过仪器测,出现同样问题,这样的数据根本拿不出手,请各位大侠解释一下!
回复此楼

» 猜你喜欢

已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

gesongwang

新虫 (小有名气)

【答案】应助回帖

其实不是仪器的问题,是做的物质有问题,我以前也有过,断点问题,但是别的物质测试就只正确的!
学习是无止境的。。。
16楼2013-12-03 08:59:44
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

gxytju2008

专家顾问 (文坛精英)

【答案】应助回帖

感谢参与,应助指数 +1
用过其他厂家工作站么,德国的或者autolab,princeton,CHI阻抗不是很可靠的
2楼2013-11-28 10:53:55
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

005zero

金虫 (小有名气)

【答案】应助回帖

感谢参与,应助指数 +1
出现跳点原因挺多的,看看参比电极是否有气泡,膜厚度不同等等,不行重测或者在作图处理时把离谱的点去掉
路漫漫其修远兮,吾将上下而求索
3楼2013-11-28 22:48:58
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

chichen

木虫 (小有名气)

【答案】应助回帖

★ ★ ★ ★ ★
感谢参与,应助指数 +1
Plain_Jane: 金币+5, 有帮助 2013-12-10 12:27:39
内容已删除
UV
4楼2013-11-29 08:28:03
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Plain_Jane

铁虫 (初入文坛)

内容已删除
5楼2013-11-29 15:00:06
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Plain_Jane

铁虫 (初入文坛)

引用回帖:
3楼: Originally posted by 005zero at 2013-11-28 22:48:58
出现跳点原因挺多的,看看参比电极是否有气泡,膜厚度不同等等,不行重测或者在作图处理时把离谱的点去掉

我做的是固体氧化物燃料电池,没有气泡问题,也测过很多次,因为图上有很大一个缺口,所以没办法通过删点来解决
6楼2013-11-29 15:02:41
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Plain_Jane

铁虫 (初入文坛)

引用回帖:
4楼: Originally posted by chichen at 2013-11-29 08:28:03
我测AC阻抗的时候只在1MHz的时候出现过断点,其他频率很好,可能与软件设置有关,你可以检查下温控设点的程序是不是连续的,希望对你有帮助

那个是连续的,只是刚好在1000Hz附近断点了
7楼2013-11-29 15:04:57
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

005zero

金虫 (小有名气)

引用回帖:
6楼: Originally posted by Plain_Jane at 2013-11-29 15:02:41
我做的是固体氧化物燃料电池,没有气泡问题,也测过很多次,因为图上有很大一个缺口,所以没办法通过删点来解决...

你发图看一下不
路漫漫其修远兮,吾将上下而求索
8楼2013-11-29 16:38:02
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Plain_Jane

铁虫 (初入文坛)

引用回帖:
8楼: Originally posted by 005zero at 2013-11-29 16:38:02
你发图看一下不...

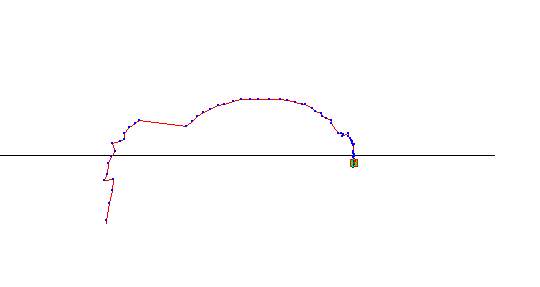

这个是Zview中的图,测了几次大概都这样,高频最大的缺口是1000Hz
辰华CHI660c交流阻抗1000Hz、10Hz断点问题

9楼2013-11-30 09:33:19
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

005zero

金虫 (小有名气)

引用回帖:
9楼: Originally posted by Plain_Jane at 2013-11-30 09:33:19
这个是Zview中的图,测了几次大概都这样,高频最大的缺口是1000Hz

...

断点太大了点,如果你的样品没问题,要不你换个软件试试,不然你可以用zview拟合后的数据。
路漫漫其修远兮,吾将上下而求索
10楼2013-11-30 09:55:02
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
