重金求助-fluent-DO辐射模型中半透明壁面设置出现的奇怪问题 已有2人参与
|
|

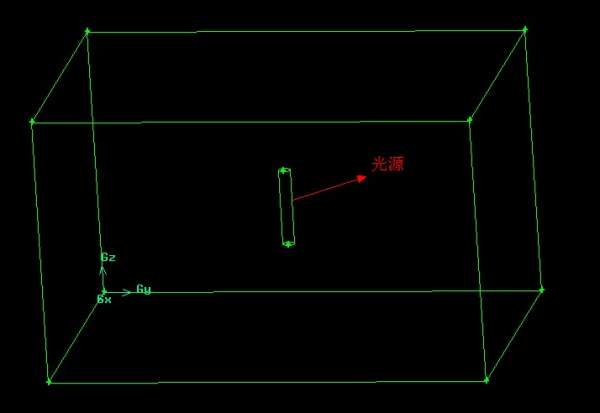

物理模型图1所示，边界条件：所有壁面都处理为WALL，并保持默认设置（光源壁面除外），光源的壁面热边界条件设为绝热壁面，Radiation栏设置壁面为半透明壁面并给出直射辐射强度1120w/m2，辐射光束垂直给定壁面，设置如图2所示。 模型分析：在只给定辐射强度（1120w/m2）的光源照射下，空气是“透明体”（吸收系数和散射系数设为0），壁面吸收辐射升温，热量通过热传导传递给空气，使得空气升温，最后达到热平衡。 得到的模拟结果如图3、4所示。 问题：1. 直接设定光源辐射强度能不能真实反映光源的辐射现象（光源的辐射方向和强度分布）？如果不能那要怎么设置？ 2. 假设光源正确设置的前提下，入射辐射强度为何远远大于1120w/m2，且在光源附近有衰减？ 朋友们，给点建议吧！实在是找不到指导的人了，请求帮助，不胜感激！  图1.jpg |
