[求助] 关于充气管路设计

各位虫子好！我专业不是化学相关的，而是核技术相关。目前在实验中遇到一个小的问题，请各位参考一下，有什么好的建议。
我的实验是计划将几种不同的气体，充入到一个容器中，利用射线激发气体发光，研究气体发光性质。
目前，在充气气路设计及各种器件选择方面，不知道怎么处理合适。请帮忙提提意见。
假定我有一个不大的容器（最大10L好了），然后有三种钢瓶装的气体A、B、C。实验需要将A、B、C三种气体充入到容器中，充气后的压力0-0.5MPa可任意控制，而充气的比例也要求可实现任意比例混合，混合比例希望实现好于1%的控制精度。我的实验是静态的，所以可以允许先在容器中充一种气体，再充气其他气体，等三种气体自然混合均匀，比较好的一点是三种气体A、B、C之间不发生化学反应。
同时，我想到为了排除容器内已有空气的干扰，可能在充气之前需要对容器先臭真空处理。
请问，谁能提示该用到哪些器件，气路该怎么设计，如果方便的话，能否给一个从三个气瓶出口到容器入口的气路链接图。
万分感谢。
回复此楼

» 猜你喜欢
勤思考，出文章，出成果，出论文。多来小木虫，少上微博！
1楼 2013-11-23 17:24:24
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

chenhong1987

金虫 (小有名气)

【答案】应助回帖

★ ★ ★ ★ ★ ★
感谢参与，应助指数 +1
lvaudi: 金币+1, 感谢交流回帖，常来化工设备版 2013-11-24 20:45:00
terryliujl: 金币+5, ★★★很有帮助, 谢谢！这个方案基本能够实现了，很好。 2013-12-09 12:48:54

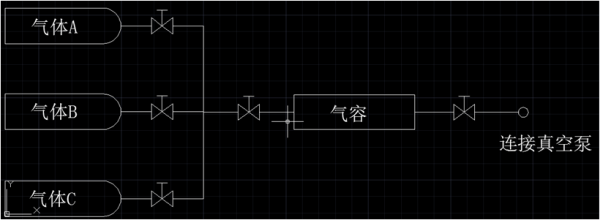

真空阀看你真空度需求选择，其他看附件！
关于充气管路设计
赞一下(2人) 回复此楼
小飘~~~~~~
2楼2013-11-23 22:33:49
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

axl19770201

金虫 (小有名气)

【答案】应助回帖

★ ★
感谢参与，应助指数 +1
lvaudi: 金币+2, 感谢交流回帖，常来化工设备版 2013-11-26 23:50:37
二楼的设计很完美，基本上没有可挑剔的！
补充点个人建议
1、真空接口可以使用快接，便于操作；
2、气容上最好装真空压力表或压变；
3、如果可以，钢瓶到气容的管路上最好加装止逆阀。
赞一下 回复此楼
3楼2013-11-26 09:04:48
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

xhhmj1203

木虫 (正式写手)

【答案】应助回帖

★
感谢参与，应助指数 +1
lvaudi: 金币+1, 感谢交流回帖，常来化工设备版 2013-11-26 23:50:46
按照2楼的设计，在气容上加上一个精密的压力显示装置就ok了！
赞一下(1人) 回复此楼
4楼2013-11-26 16:02:09
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

159159jl

铜虫 (小有名气)
一楼的方案很理想了，结合实际需要，调整一些东西就好了
赞一下 回复此楼
生活是自己创造的
5楼2013-11-26 16:22:29
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

707226029

铜虫 (小有名气)

【答案】应助回帖

★
lvaudi: 金币+1, 应助指数+1, 感谢交流回帖，常来化工设备版 2013-12-03 21:37:54
在二楼的基础上补充更改：1、每个气体管路加流量计；2、加一个气体混合器；3、各路气体进混合器之前加单向阀；4、出口多加一条支路，各自加阀门控制，一条支路用来抽真空，一条用来常压到0.5Mpa压力反应；5、流量计前加减压或稳压阀，出口处加背压阀。
赞一下(1人) 回复此楼
6楼2013-12-03 08:39:11
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

terryliujl

金虫 (小有名气)
引用回帖:
6楼: Originally posted by 707226029 at 2013-12-03 08:39:11
在二楼的基础上补充更改：1、每个气体管路加流量计；2、加一个气体混合器；3、各路气体进混合器之前加单向阀；4、出口多加一条支路，各自加阀门控制，一条支路用来抽真空，一条用来常压到0.5Mpa压力反应；5、流量计 ...

谢谢！~后来我又请教了一下，发现其实质量流量计对于我这样的脉冲式工作并不合适，倒是非常适合连续流量的情况。比如说，我充气之前抽完真空，然后放流量有一个跳变，对气体量控制不利，引入误差较大。
单向逆止阀是一个很好的建议。其他建议基本上都采纳了。谢谢！
赞一下 回复此楼
勤思考，出文章，出成果，出论文。多来小木虫，少上微博！
7楼2013-12-09 12:52:02
