[求助]
请教关于OLED空穴传输层的问题，我是学化学的，不是太精通，请大神来看一下！谢谢
|
|

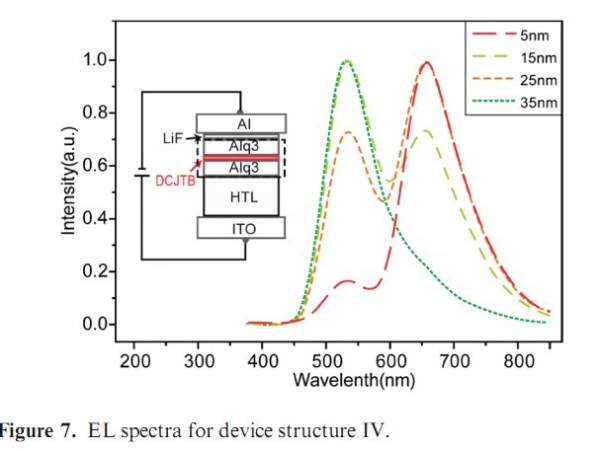

正在看一篇刚刚接触的文章，请大神指点一下。 这个图中左边是OLED器件的一个示意图，这个图的意义在文章中说的是证明空穴传输材料有efficient electron blocking function。我翻译成了电子阻挡功能，差不多吧。然后图中右上角的事DCJTB离空穴传输层和发光层界面的距离。那个5nm的我能理解，空穴在Alq3中传输比电子慢，本应该在喹啉铝中发绿光，结果阻碍到了DCJTB层中发了红光。我不解的就是为什么25nm那个在DCJTB中又有那么强的发射峰，我个人认为在DCJTB层中的发光应该随着厚度增加强度逐渐减少啊。。。这个图怎么就说明电子阻挡功能了？ 说的有点啰嗦，想了半天百思不得其解，恳请大神指导一下！！！万分感谢！！！  11.jpg |
回复此楼» 收录本帖的淘帖专辑推荐
 OLED Device Display |
» 猜你喜欢
各位大神，目前国内有哪些比较好用的逆合成软件？
已经有14人回复
-
国社科系统bug了，是不是要放榜了？
已经有10人回复
-
现代”学阀”该如何界定
已经有9人回复
-
课题组招2027级博士 上海工程技术大学 激光智能制造方向
已经有4人回复
-
上海工程技术大学 激光智能制造课题组 2027级博士研究生招生
已经有3人回复
-
上海工程技术大学激光智能制造课题组｜2027级博士研究生招生公告
已经有11人回复
-
申博发邮件
已经有11人回复
-
我的奶奶
已经有3人回复
» 本主题相关商家推荐: (我也要在这里推广)
2楼2013-11-25 17:18:21
|
Sample Text 这里面说的很清楚 |
» 本帖附件资源列表
-
欢迎监督和反馈：小木虫仅提供交流平台，不对该内容负责。
本内容由用户自主发布，如果其内容涉及到知识产权问题，其责任在于用户本人，如对版权有异议，请联系邮箱：xiaomuchong@tal.com - 附件 1 : Insertionofparylene-NfilmsinelectrontransportlayerAneffective.pdf
2013-11-29 13:30:51, 1.11 M
3楼2013-11-29 13:31:13
