[求助] 图中所标区域何意？

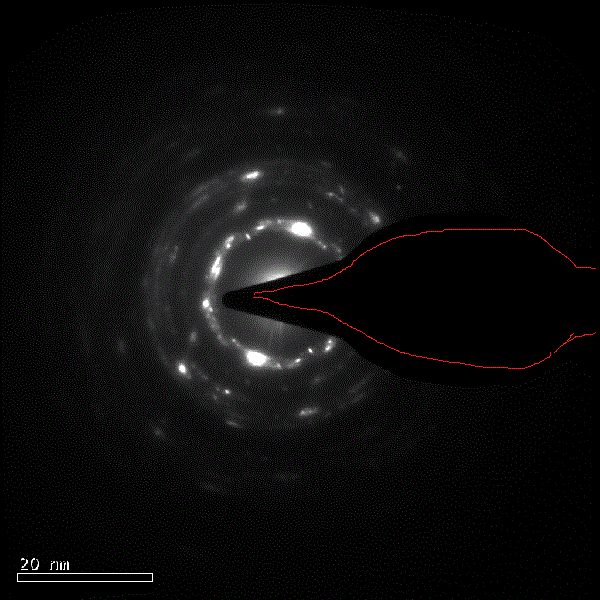

图中所标区域是怎么产生的？谢谢！
图中所标区域何意？
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
小木虫，心灵的家园。
1楼 2013-11-21 19:18:59
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

papaverme

铁杆木虫 (正式写手)

【答案】应助回帖

★ ★
感谢参与，应助指数 +1
mbj2004: 金币+2, ★★★★★最佳答案 2013-11-21 21:46:09
Beam-stop的影子。
一般在观察室有一个可以移动的金属针，用于在拍摄衍射照片时（尤其是用CCD相机），挡住中心亮斑。因为很多时候中心亮斑都太亮了，会影响成像，甚至可能烧坏CCD。
赞一下(1人) 回复此楼
2楼2013-11-21 20:31:42
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

mbj2004

捐助贵宾 (小有名气)

莘莘木虫
引用回帖:
2楼: Originally posted by papaverme at 2013-11-21 20:31:42
Beam-stop的影子。
一般在观察室有一个可以移动的金属针，用于在拍摄衍射照片时（尤其是用CCD相机），挡住中心亮斑。因为很多时候中心亮斑都太亮了，会影响成像，甚至可能烧坏CCD。

十分感谢！
回复此楼
小木虫，心灵的家园。
3楼2013-11-21 21:46:30
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

gxytju2008

专家顾问 (文坛精英)

【答案】应助回帖

★
感谢参与，应助指数 +1
mbj2004: 金币+1, ★★★很有帮助 2013-11-21 21:53:24
嗯就是个probe，挡光用的，中心太亮，ccd容易烧坏
赞一下(1人) 回复此楼
4楼2013-11-21 21:48:08
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

小背包

铁杆木虫 (著名写手)

【答案】应助回帖

感谢参与，应助指数 +1
举个例子，为什么白天看不到星星？就是因为太阳太亮了。
这里也是，中心斑点在多晶衍射的情况下很强，很容易把周围的衍射环遮住。如果挡住中心斑点，明亮对比就不会如此强烈，这样就能得到更多的信息。
如果是单晶衍射斑点的话，一般是没有中间这个探针的。
赞一下 回复此楼
初生牛犊
5楼2013-11-22 10:47:06
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

小背包

铁杆木虫 (著名写手)
引用回帖:
2楼: Originally posted by papaverme at 2013-11-21 20:31:42
Beam-stop的影子。
一般在观察室有一个可以移动的金属针，用于在拍摄衍射照片时（尤其是用CCD相机），挡住中心亮斑。因为很多时候中心亮斑都太亮了，会影响成像，甚至可能烧坏CCD。

这个金属针是用来防止烧坏CCD吗？它一般是在观察的时候用到，如果在拍照的时候，把曝光时间控制在很短，比如，迅速打开和关闭。
赞一下 回复此楼
初生牛犊
6楼2013-11-22 10:50:17
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

papaverme

铁杆木虫 (正式写手)
引用回帖:
6楼: Originally posted by 小背包 at 2013-11-22 10:50:17
这个金属针是用来防止烧坏CCD吗？它一般是在观察的时候用到，如果在拍照的时候，把曝光时间控制在很短，比如，迅速打开和关闭。...

中心亮斑的亮度可能比一些衍射斑点亮几个甚至几十个数量级。就像对着太阳拍照，曝光时间再短也不可能拍出星星，因为太阳会掩盖星星的光芒。

专业一点说，是相机的动态范围不够，不能同时清晰的记录亮度差太多倍的点。如果要同时记录的话，往往是中心亮斑已经溢出了，暗亮斑还没背景噪音强呢。
赞一下 回复此楼
7楼2013-11-22 13:22:44
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

小背包

铁杆木虫 (著名写手)
引用回帖:
7楼: Originally posted by papaverme at 2013-11-22 13:22:44
中心亮斑的亮度可能比一些衍射斑点亮几个甚至几十个数量级。就像对着太阳拍照，曝光时间再短也不可能拍出星星，因为太阳会掩盖星星的光芒。

专业一点说，是相机的动态范围不够，不能同时清晰的记录亮度差太多倍 ...
