[交流] [小白求毕业]超级电容器三电极测试问题困境求助!!! 已有1人参与

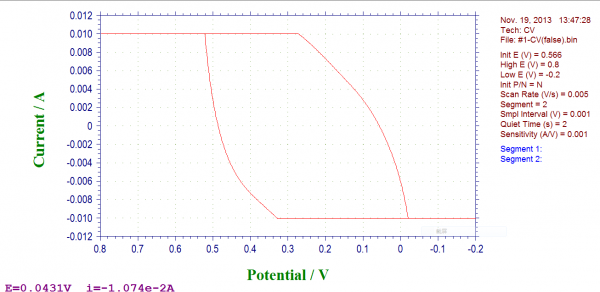

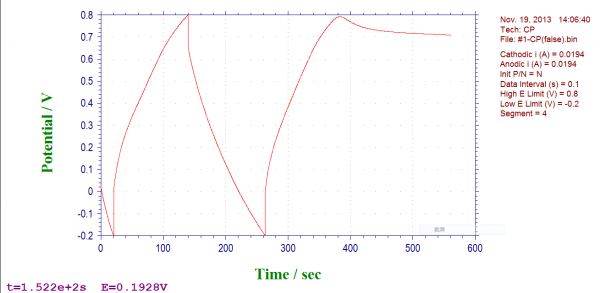

超级电容器小白想请教下这个CV图反映了什么信息?我的活性物质是金属氧化物,三电极体系,参比电极是Ag/AgCl(填充液是饱和KCl),对电极是Pt,电解液是2M KCl,起始电压0.5v,一开始测就显示overflow。。。测了很多次都是这样,请问是什么问题,不甚感激。下面是CV和CP图。
[小白求毕业]超级电容器三电极测试问题困境求助!!!


[小白求毕业]超级电容器三电极测试问题困境求助!!!-1
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐,对您同样有帮助:

谨为让时光的流逝使我心安
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

百里徒苏

金虫 (小有名气)

已搞定,CV是量程问题,CP的话可能发生了反应!
谨为让时光的流逝使我心安
2楼2013-11-19 15:31:13
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

速生杨

铁虫 (小有名气)

★
小木虫: 金币+0.5, 给个红包,谢谢回帖
你好!我今天也测出了你的CV那样的图,不知道是什么原因,很奇怪哦,你所说的量程是指电压范围吗?
不停留
3楼2013-11-19 19:35:53
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

百里徒苏

金虫 (小有名气)

引用回帖:
3楼: Originally posted by 速生杨 at 2013-11-19 19:35:53
你好!我今天也测出了你的CV那样的图,不知道是什么原因,很奇怪哦,你所说的量程是指电压范围吗?

电流范围,把精度调小点,量程就大了!

[ 发自小木虫客户端 ]
谨为让时光的流逝使我心安
4楼2013-11-20 12:11:16
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

速生杨

铁虫 (小有名气)

★
小木虫: 金币+0.5, 给个红包,谢谢回帖
o ,就是调 sensitivity ,谢谢啦哈
不停留
5楼2013-11-20 19:25:09
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
