求指教随时间变化的热循环加载程序APDL
|

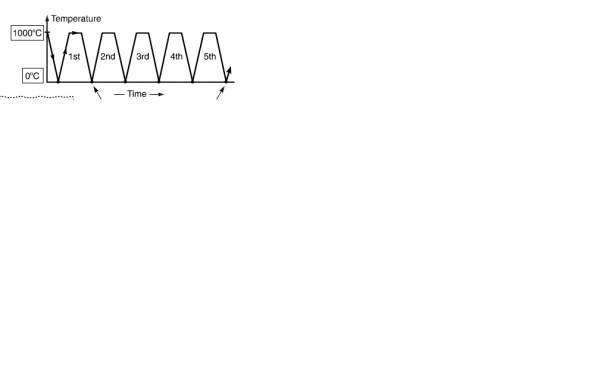

小硕一枚，近日科研受阻，举步维艰，望大牛指导热循环加载的APDL，助我前行。模型描述：采取线加载的方式，温度变化过程：300s温度从20℃上升到1000℃，1000℃保温2小时，300s温度从1000℃下降到20℃。循环5次。  1.jpg |
回复此楼» 猜你喜欢
售SCI-T0P文章，我:8O.5.5.1.O.54,科目齐全,可+急
已经有3人回复
-
售SCI文章，我:8O5.5.1.O.54,科目齐全,可+急
已经有3人回复
-
售SCI文章，我:8O.5.5.1O.54,科目全,可十急
已经有3人回复
-
售SCI一区T0P文章，我:8O.55.1.O.5.4,科目齐全,可+急
已经有3人回复
-
售SCI一区T0P文章，我:8.O.55.1.O.5.4,科目全,可+急
已经有3人回复
-
售SCI文章，我:8O.5.5.1O.54,科目全,可十急
已经有3人回复
-
售SCI文章，我:8O5.5.1.O.54,科目齐全,可+急
已经有3人回复
-
售SCI一区文章，我:8O5.5.1.O5.4,科目全,可伽急
已经有3人回复
-
售SCI-T0P文章，我:8O.5.5.1.O.54,科目齐全,可+急
已经有3人回复
-
售SCI一区T0P文章，我:8.O55.1.O.54,科目全,可十急
已经有4人回复
» 本主题相关价值贴推荐，对您同样有帮助:
- ANSYS APDL怎样加有时间间隔的循环语句？
已经有28人回复
【答案】应助回帖
感谢参与，应助指数 +1
|
定义一个表数组，一列 (实际是两列，第一列为 0 列)，17 行，比如表数组名为 temp-t。 然后输入数据如下，不过你的图和你的说明不一致，下面按照你的说明来输入数据： 第 0 列，时间： 0, 300, 7500, 7800, 8100, 15300, 15600, 15900, 23100, 23400, 23700, 30900, 31200, 31500, 38700, 39000 第 1 列，温度： 20, 1000, 1000, 20, 1000, 1000, 20, 1000, 1000, 20, 1000, 1000, 20, 1000, 1000, 20 然后使用该表数组对所需的线段施加温度载荷即可。 数据不一定对，你自己检查修改一下。 |
2楼2013-11-15 17:07:56
