[求助] 请大家帮忙找疲劳源

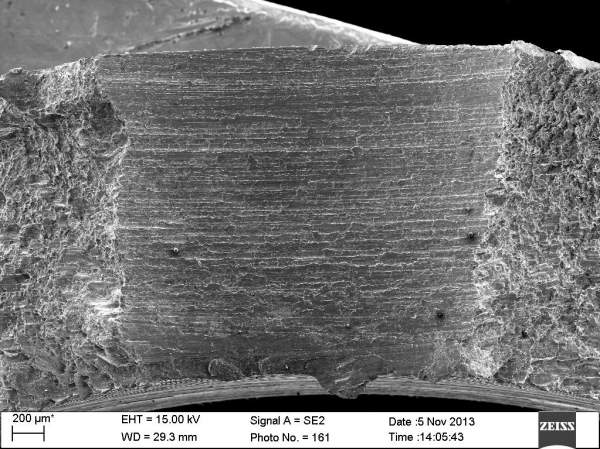

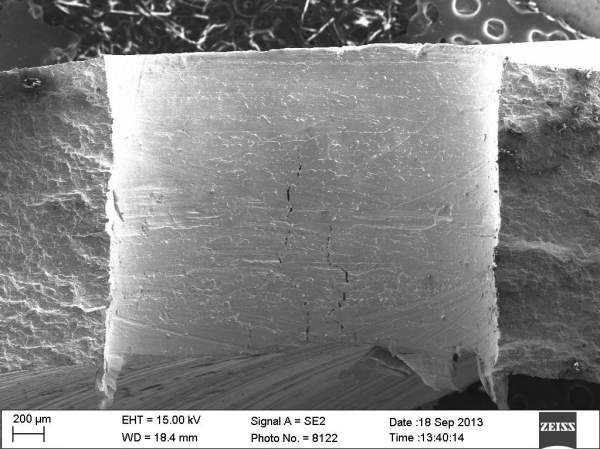

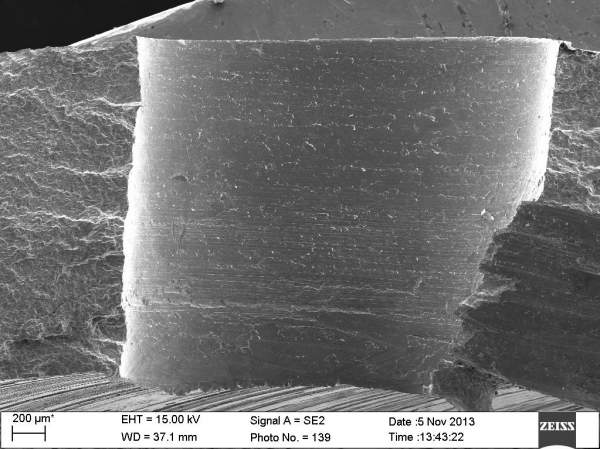

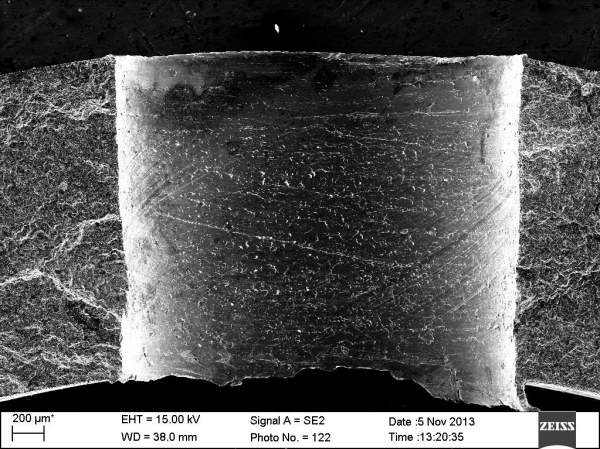

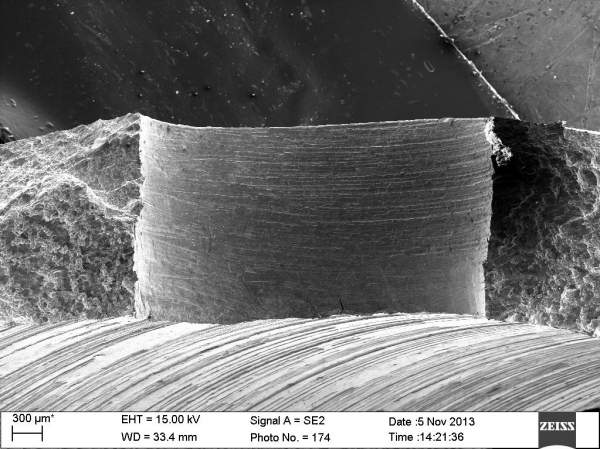

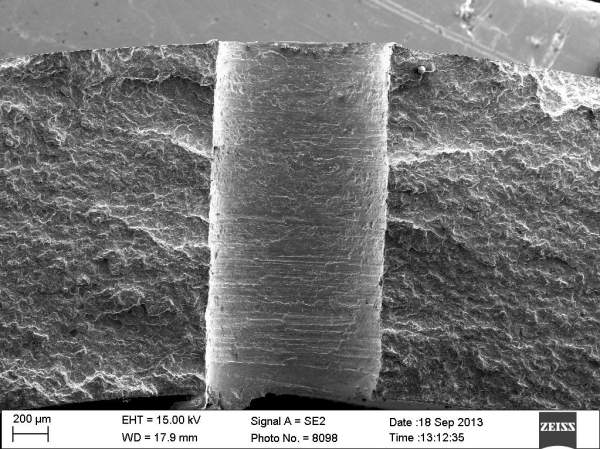

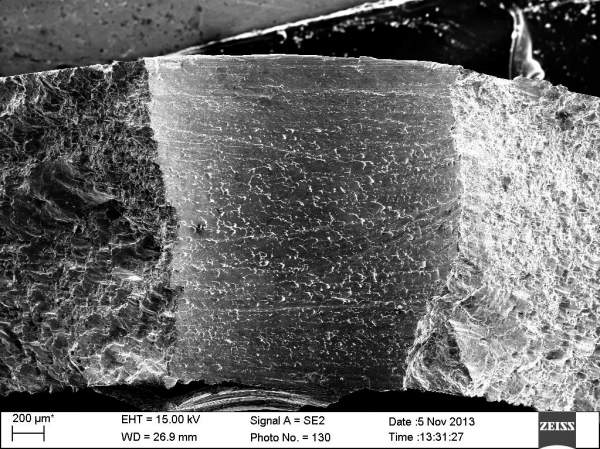

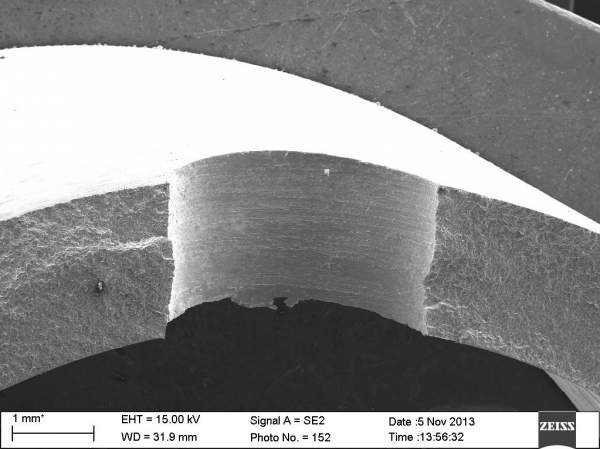

样品的形状为一个带有圆孔的薄壁圆管，进行疲劳试验后在圆孔处断裂，对断口圆孔处做了扫描电镜，以下为几组扫描照片，能否帮忙找一下疲劳源的位置并解释下原因？
请大家帮忙找疲劳源


请大家帮忙找疲劳源-1


请大家帮忙找疲劳源-2


请大家帮忙找疲劳源-3


请大家帮忙找疲劳源-4


请大家帮忙找疲劳源-5


请大家帮忙找疲劳源-6


请大家帮忙找疲劳源-7
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2013-11-14 16:47:14
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

ronayang

金虫 (小有名气)
事关毕业，非常着急！请大家帮忙啊！谢谢了！
赞一下 回复此楼
2楼2013-11-14 17:19:58
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

982693443

新虫 (初入文坛)

【答案】应助回帖

感谢参与，应助指数 +1
一般引力集中的地方就是
赞一下 回复此楼
3楼2013-11-14 18:10:28
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

doctorbang

木虫 (著名写手)

【答案】应助回帖

感谢参与，应助指数 +1
疲劳源就是断裂的地方吧。
由于切成圆孔，哪里盈利最集中，某次达到不能承受的值之后就断裂啦。
通过横向拉伸，两方面的力在断裂处形成夹角，等于是在撕扯表面。
赞一下 回复此楼
4楼2013-11-14 18:34:29
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

ronayang

金虫 (小有名气)
引用回帖:
4楼: Originally posted by doctorbang at 2013-11-14 18:34:29
疲劳源就是断裂的地方吧。
由于切成圆孔，哪里盈利最集中，某次达到不能承受的值之后就断裂啦。
通过横向拉伸，两方面的力在断裂处形成夹角，等于是在撕扯表面。

我想知道的是如何从这些扫描电镜的图中判断具体的疲劳源位置
赞一下 回复此楼
5楼2013-11-14 18:56:39
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

conqiu

金虫 (小有名气)

【答案】应助回帖

感谢参与，应助指数 +1
从SEM照片看，放射线的方向指向圆孔，说明疲劳起源于圆孔，不考虑材料缺陷和其他因素的话，疲劳起源于圆孔主要是这是应力集中的地方，还有就是圆孔加工面太粗糙(比如有很深的加工线)的话，也会成为疲劳源。

楼主照sem照片中心不用放整个圆孔，重点应该是断裂面，圆孔在断裂处留一点边缘就可以，可以在放射线附近找疲劳的起源

[ 发自小木虫客户端 ]
赞一下 回复此楼
6楼2013-11-15 18:45:07
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

chaobodian

新虫 (初入文坛)

【答案】应助回帖

感谢参与，应助指数 +1
裂纹起源于孔边是毫无移问的，孔边放射线应该是不同裂纹面融合时形成的台阶，从楼主的图片很难发现典型的疲劳裂纹起源特征，可能是由于孔边应力集中导致裂纹形成时因力集中因子更大，初期扩展速率较快，因此在裂纹源处的扩展痕迹不明显。还有就是几幅图中都出现孔边呈现多个裂纹同时出现的情况，这可能也是由于孔边局部应力过高造成的，楼主做的是低周疲劳？
赞一下 回复此楼
做事要认真！
7楼2013-11-15 23:59:12
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

yong0119

木虫 (正式写手)

【答案】应助回帖

感谢参与，应助指数 +1
疲劳源就在孔的两侧，多个源，每个台阶附近都是源。

[ 发自手机版 http://muchong.com/3g ]
赞一下 回复此楼
欢迎失效分析案例咨询
8楼2013-11-16 08:14:34
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

ronayang

金虫 (小有名气)
引用回帖:
7楼: Originally posted by chaobodian at 2013-11-15 23:59:12
裂纹起源于孔边是毫无移问的，孔边放射线应该是不同裂纹面融合时形成的台阶，从楼主的图片很难发现典型的疲劳裂纹起源特征，可能是由于孔边应力集中导致裂纹形成时因力集中因子更大，初期扩展速率较快，因此在裂纹源 ...

对，是低周疲劳，裂纹源肯定是在孔边上的，我现在主要就是想从这些扫描电镜的照片来找到裂纹源的具体位置，您觉得都找不到吗？
赞一下 回复此楼
9楼2013-11-17 16:08:43
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

ronayang

金虫 (小有名气)
引用回帖:
8楼: Originally posted by yong0119 at 2013-11-16 08:14:34
疲劳源就在孔的两侧，多个源，每个台阶附近都是源。

能具体解释一下吗
赞一下 回复此楼
10楼2013-11-17 16:15:13
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
