[交流] 316不锈钢的织构分析 EBSD 已有3人参与

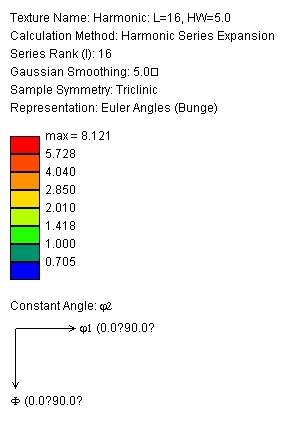

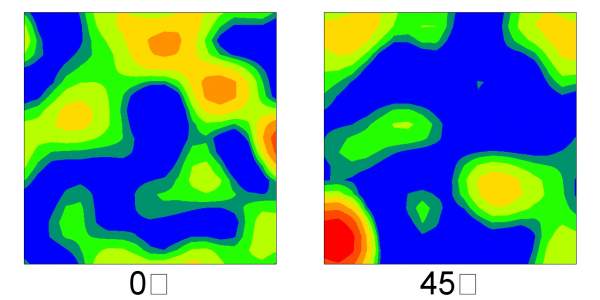

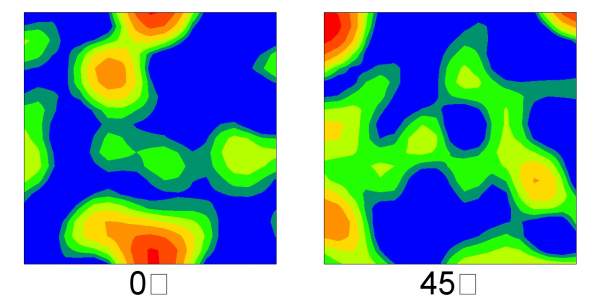

现有316L奥氏体不锈钢的0°和45°的ODF图，材料是锻造态的，请问怎样分析出分布含有哪种类型的织构？之前没做，今天看了一天资料，还是不会分析，特来万能的小木虫寻求帮助啊。另外，再问个简单的问题Harmonic L=16，HW=5.0，这些做ODF时的参数都是些什么意思？
感激不尽啊
316不锈钢的织构分析 EBSD


316不锈钢的织构分析 EBSD-1
316不锈钢的织构分析 EBSD-2

[ Last edited by 青梅煮酒.exe on 2013-11-13 at 16:51 ]
回复此楼

» 本帖已获得的红花（最新10朵）

emily-li

» 猜你喜欢

» 本主题相关商家推荐: (我也要在这里推广)

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2013-11-12 20:26:50
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

dc2003121106

金虫 (著名写手)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
316不锈钢一种是奥氏体为fcc结构，一种是铁素体为bcc结构。两种结构的变形与退火织构是有差异的。
从一般bcc结构的织构在45度ODF图上可以显示出来。ODF图上应该标明你的密度线与最大值，与欧拉角坐标。你给出的图上没有给出，不晓得你是哪个截面的ODF图。如果有疑问，可以参考文献http://www.sciencedirect.com/sci ... i/S0924013613003038
采用ebsd数据计算的ODF图，一般采用的级数展开方法，需要选择的参数比如半高宽，data cluster等。可以参考软件的help文件，里面有详细解释。
希望对你有帮助。
赞一下(1人) 回复此楼
10年SEM/EDS/EBSD经验
2楼2013-11-13 13:12:16
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

青梅煮酒.exe

金虫 (正式写手)
引用回帖:
2楼: Originally posted by dc2003121106 at 2013-11-13 13:12:16
316不锈钢一种是奥氏体为fcc结构，一种是铁素体为bcc结构。两种结构的变形与退火织构是有差异的。
从一般bcc结构的织构在45度ODF图上可以显示出来。ODF图上应该标明你的密度线与最大值，与欧拉角坐标。你给出的图上 ...

非常感谢你的帮助，材料是奥氏体不锈钢。EBSD数据用TSL公司的软件分析的，第一次做，不太懂得参数的设定（L、HW的参数没改，也不知道怎么改），现在已经添加上了所有图片，但还是分析不出是哪种类型的织构和织构含量，看书看的云里雾里的，还是不懂，如果方便的话希望你能给出一个分析的方法，感激不尽
赞一下 回复此楼
3楼2013-11-13 16:46:17
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

xiaomaoyu

银虫 (小有名气)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
内容已删除
回复此楼
4楼2013-11-14 18:49:15
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

xiaomaoyu

银虫 (小有名气)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
引用回帖:
3楼: Originally posted by 青梅煮酒.exe at 2013-11-13 16:46:17
非常感谢你的帮助，材料是奥氏体不锈钢。EBSD数据用TSL公司的软件分析的，第一次做，不太懂得参数的设定（L、HW的参数没改，也不知道怎么改），现在已经添加上了所有图片，但还是分析不出是哪种类型的织构和织构含 ...

sample symmetry应该设置成 立方的开头字母为o的那个，织构还和你的样品摆放方向有关
赞一下 回复此楼
5楼2013-11-14 18:51:17
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

emily-li

新虫 (初入文坛)
送红花一朵
看不到图片呢
回复此楼
6楼2014-05-03 08:29:19
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

青梅煮酒.exe

金虫 (正式写手)
引用回帖:
6楼: Originally posted by emily-li at 2014-05-03 08:29:19
看不到图片呢

用IE打开哈，我现在不做这方面的了。谢谢哈
赞一下 回复此楼
7楼2014-05-04 08:25:29
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
