[求助] RF模块下，二维银纳米线的散射界面和吸收截面怎么算？

我算的结果和文献上有很大差距，不知道问题在哪，求大神指点迷津~

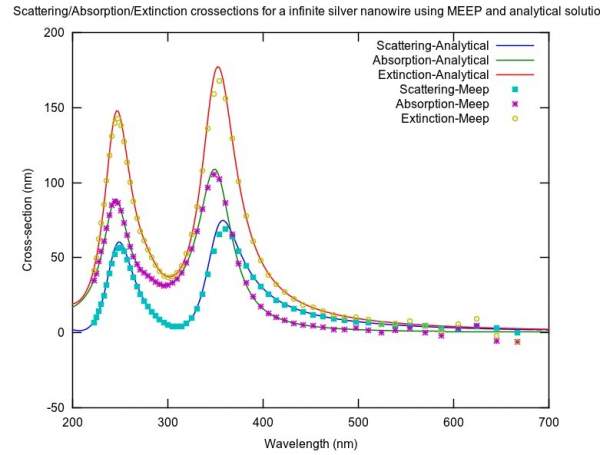

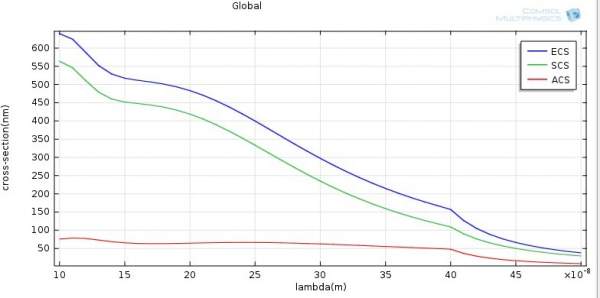

这两个分别是我的结果和文献的结果
RF模块下，二维银纳米线的散射界面和吸收截面怎么算？


RF模块下，二维银纳米线的散射界面和吸收截面怎么算？-1
回复此楼

» 猜你喜欢

» 本主题相关商家推荐: (我也要在这里推广)
1楼 2013-11-11 17:01:56
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

zhansheng499

银虫 (初入文坛)
感谢梁学武lxw大虾提出宝贵意见~
我要算的是r0=25nm的银纳米线的SCS和ACS。
1.在r0外面分别画了一个r1=6*r0的圆和一个r2=7*r0的圆，
2.建模后，在区域3（银）对emw.Qrh求积分，再除以入射能量得ACS
3.在r1的边界对emw.relPoavx*onx+emw.relPoavy*ony做边界积分，然后除以入射能得SCS
4.区域1是PML，区域2是远场。
赞一下(1人) 回复此楼

» 本帖附件资源列表

  • 欢迎监督和反馈：小木虫仅提供交流平台，不对该内容负责。
    本内容由用户自主发布，如果其内容涉及到知识产权问题，其责任在于用户本人，如对版权有异议，请联系邮箱：xiaomuchong@tal.com
  • 附件 1 : 111.png
    • 2013-11-13 14:05:52, 15.85 K
3楼2013-11-13 14:05:56
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

梁学武lxw

木虫 (小有名气)

【答案】应助回帖

★ ★
感谢参与，应助指数 +1
zhansheng499: 金币+2 2013-11-13 14:07:04
都不知道你怎么算的，怎么知道你问题出在哪儿？说清楚一些，才会有人回答！！
赞一下 回复此楼
2楼2013-11-13 09:30:07
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zhansheng499

银虫 (初入文坛)
下面这里是我的模型~
赞一下 回复此楼

» 本帖附件资源列表

  • 欢迎监督和反馈：小木虫仅提供交流平台，不对该内容负责。
    本内容由用户自主发布，如果其内容涉及到知识产权问题，其责任在于用户本人，如对版权有异议，请联系邮箱：xiaomuchong@tal.com
  • 附件 1 : 2D银纳米线1b.mph
    • 2013-11-13 14:15:58, 7.03 M
4楼2013-11-13 14:16:01
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

梁学武lxw

木虫 (小有名气)

【答案】应助回帖

★ ★ ★
zhansheng499: 金币+3, ★有帮助 2013-11-14 13:43:13
引用回帖:
4楼: Originally posted by zhansheng499 at 2013-11-13 14:16:01
下面这里是我的模型~

建议你去看看4.3b里面的一个例子，和你算的一样不过人家是三维的。
赞一下 回复此楼
5楼2013-11-14 10:43:17
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zhansheng499

银虫 (初入文坛)
引用回帖:
5楼: Originally posted by 梁学武lxw at 2013-11-14 10:43:17
建议你去看看4.3b里面的一个例子，和你算的一样不过人家是三维的。...

谢谢啊～
我找到原因了，是因为我用的这个银的介电常数有点问题（不是这个参数不对，而是我用的这个参数范围与我扫频的频率不匹配）。三维的结构，我之前做出来了，图形也正确～只是做二维的时候忽视了介电常数的问题～
总结一下，我前面的方法是没有什么问题的，只是引入的介电常数不合适～

[ 发自小木虫客户端 ]
赞一下 回复此楼
6楼2013-11-14 13:42:15
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

太阳之歌

新虫 (初入文坛)
引用回帖:
6楼: Originally posted by zhansheng499 at 2013-11-14 13:42:15
谢谢啊～
我找到原因了，是因为我用的这个银的介电常数有点问题（不是这个参数不对，而是我用的这个参数范围与我扫频的频率不匹配）。三维的结构，我之前做出来了，图形也正确～只是做二维的时候忽视了介电常数的 ...

你好，可以加一下你QQ吗？请站内留言，我有些仿真的问题请教你。。
赞一下 回复此楼
7楼2013-11-14 18:12:03
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

fixpog

新虫 (小有名气)
学习了！
回复此楼
8楼2014-05-13 09:15:29
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

yzr631016

新虫 (初入文坛)
引用回帖:
4楼: Originally posted by zhansheng499 at 2013-11-13 14:16:01
下面这里是我的模型~

求问，模型里面变量ofact的作用？
为什么用relPoavx*onx而不是直接用relPoavx*onx呢？

小白搞不懂，还请指教！多谢啦
赞一下 回复此楼
9楼2015-06-23 16:31:20
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Jolly baby

新虫 (初入文坛)
引用回帖:
3楼: Originally posted by zhansheng499 at 2013-11-13 14:05:56
感谢梁学武lxw大虾提出宝贵意见~
我要算的是r0=25nm的银纳米线的SCS和ACS。
1.在r0外面分别画了一个r1=6*r0的圆和一个r2=7*r0的圆，
2.建模后，在区域3（银）对emw.Qrh求积分，再除以入射能量得ACS
3.在r1的边界 ...

你好，我是个初学者，也在弄SCS和ACS，我想问一下emw.relPoavx这个是什么作用啊？
赞一下 回复此楼
10楼2015-12-14 20:00:07
