24小时热门版块排行榜

返回列表

涛贝勒

银虫 (小有名气)

应助: 4 (幼儿园)
金币: 414.8
散金: 84
红花: 3
帖子: 209
在线: 238.6小时
虫号: 1304984
注册: 2011-05-24
性别: MM
专业: 碳素材料与超硬材料

[求助] 请教各位锂电达人，制备了几批电池，数据不稳定，求大神分析一下原因~~~

请教各位锂电达人，我用了买来的商业LFP制备了几批电池，但是数据之间的有很大出入，求大神分析一下原因~~~

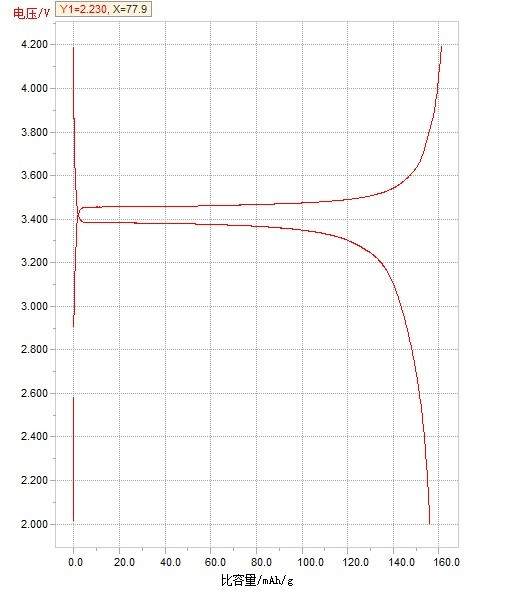

我把近期做的一批电池数据附上，再附上两张充放电图

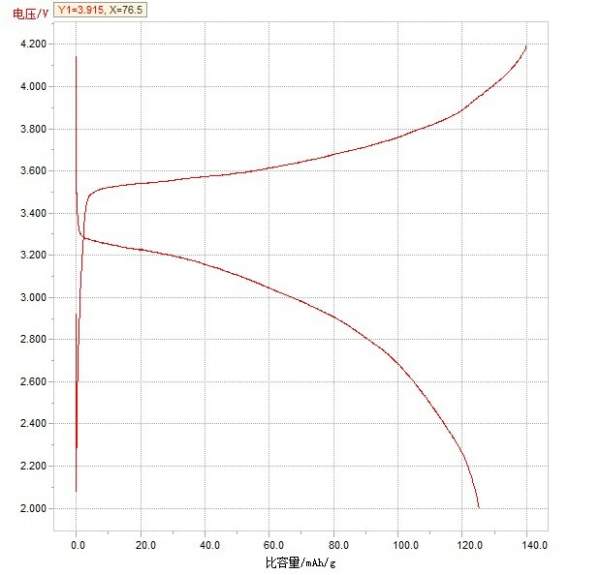

（1）请问为什么第一张图的曲线平台不明显，是什么原因导致的呢？？好多曲线图就像第一张图一样的曲线，不知道哪里组装有问题了？？？？
（2）另外，有几个电池测出来的超过理论容量，是因为什么原因呢？？难道是计算错误吗？可是我好几次都遇到了，不可能每次都是计算错误吧。不知各位当初做电池的时候，有没有遇到这种问题呢？？
（3）同种材料，在同样的环境和操作人下，怎么性能相差这么多呢？？请各位不吝赐教！~~

电池编号 0.1C/0.1C比容量 / mAh/g
1st cycle 2nd cycle 3rd cycle
充电放电效率 / % 充电放电效率 / % 充电放电效率 / %
1 192 177 92 183 174 95 183 172 94
2 140 125 89 117 116 99 114 111 97
3 167 134 80 163 130 80 150 125 83
4 161 156 97 160 155 97 159 155 97
5 190 173 91 176 174 99 177 174 99
6 167 141 84 166 141 85 158 137 87
7 173 154 99 162 153 95 162 154 95
8 172 155 90 151 145 97 140 136 97
9 157 143 91 146 131 90 130 119 92
10 153 133 87 128 124 97 120 117 97
11 167 147 88 152 146 96 150 145 96
12 139 127 92 133 126 95 128 121 95
13 146 132 90 128 124 96 122 118 97
14 180 171 95 170 167 99 167 165 99
