[求助] fluent 中无法收敛 大量区域出现turbulence超限!gambit中边界层不知道怎么改!

求各位大神帮我分析啊!!!

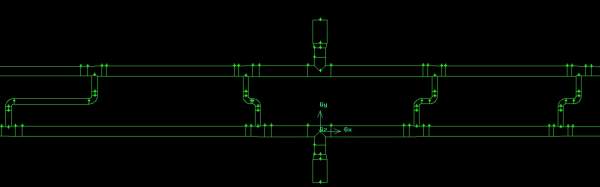

我的模型如下:
fluent 中无法收敛 大量区域出现turbulence超限!gambit中边界层不知道怎么改!
单纯的圆管道分流问题,管道直径在1220到3032mm之间,总长度在100m左右。
之前未加边界层,导入fluent 计算无法收敛,一直提示turbulence 超限,而且越来越多,网上查了下,觉得可能是网格质量不好,没加边界层。

可是我对三通管处加了面边界层,first flow (a)取1,然后进行正常的体网格划分,还是原来的结果。 不知道问题出在哪?
有人说是边界层网格,宽高比超限,要调小。
请大神们帮我分析下吧,小女子感激不尽啊!!!

[ Last edited by lilan12007403 on 2013-11-9 at 15:55 ]
回复此楼
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

strath-auck

金虫 (正式写手)

是不是三通管那边折角处的问题,会不会是网格变化过于剧烈了。
2楼2013-11-09 16:12:38
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

lilan12007403

银虫 (初入文坛)

引用回帖:
2楼: Originally posted by strath-auck at 2013-11-09 16:12:38
是不是三通管那边折角处的问题,会不会是网格变化过于剧烈了。

我检查过 ,三通管处网格质量,equisize skew会达到0.87,但是不知道怎么改。。。
3楼2013-11-09 16:17:01
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

lilan12007403

银虫 (初入文坛)

引用回帖:
2楼: Originally posted by strath-auck at 2013-11-09 16:12:38
是不是三通管那边折角处的问题,会不会是网格变化过于剧烈了。

我取的三通管处的网格大小在50-60mm之间
4楼2013-11-09 16:18:28
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

strath-auck

金虫 (正式写手)

引用回帖:
4楼: Originally posted by lilan12007403 at 2013-11-09 16:18:28
我取的三通管处的网格大小在50-60mm之间...

和你的问题类似,我做一根弯曲圆柱的绕流,弯曲部分太曲折了,于是网格质量就很差,运行时候就无法收敛,甚至出现过“浮点溢出”
5楼2013-11-09 19:04:46
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

lilan12007403

银虫 (初入文坛)

引用回帖:
5楼: Originally posted by strath-auck at 2013-11-09 19:04:46
和你的问题类似,我做一根弯曲圆柱的绕流,弯曲部分太曲折了,于是网格质量就很差,运行时候就无法收敛,甚至出现过“浮点溢出”...

管内管外还是有区别的,那你怎么解决的啊?
6楼2013-11-09 19:18:26
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

strath-auck

金虫 (正式写手)

引用回帖:
6楼: Originally posted by lilan12007403 at 2013-11-09 19:18:26
管内管外还是有区别的,那你怎么解决的啊?...

没彻底解决,只能略微改变一下形状变得稍微不那么曲折,过度地方圆润些。计算时候亚松弛因子统统降低0.1
7楼2013-11-09 19:59:04
