求解答这个设计题，小弟初学，以后一定努力学习
|
|

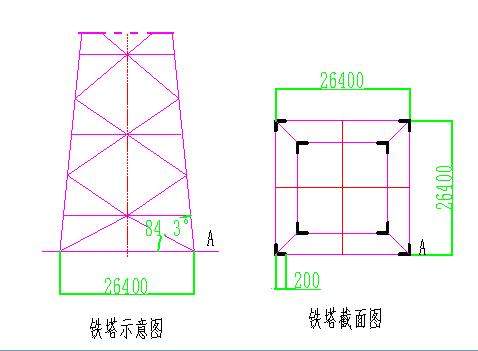

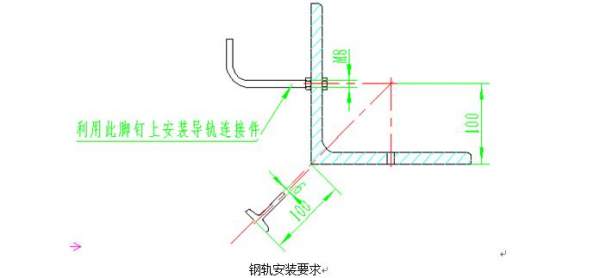

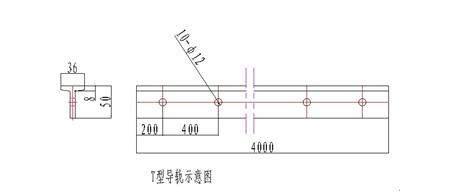

下面为角钢铁塔示意图和铁塔截面图、T型钢导轨示意。需要将钢轨安装在铁塔上，现利用铁塔上的已有脚钉结构固定导轨，尺寸等要求如图中所示。请完成钢轨连接夹具加工图设计。角钢规格为∟200×16。 注： 1、室外安装长期使用，有防腐要求； 2、图纸具备加工条件，需要各项技术要求明确。 说明理由  1.jpg  2.jpg  3.jpg |
