[求助] 法兰平面与管轴线的垂直度

我想问一下垂直度是怎么看的,有的资料上说角度,但有的标准说是mm单位长度,所以我不知道垂直度是怎么定义的。下面那个图是是我在标准JC/T 587-1995 纤维缠绕塑料增强储罐里面截下来的。哪位大虫知道,这个标准里面垂直度是怎么怎么衡量的。谢谢。
法兰平面与管轴线的垂直度
回复此楼
人在囧途
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Singting

禁虫 (小有名气)

本帖内容被屏蔽

2楼2013-11-04 13:00:57
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

jiang8wei5

金虫 (著名写手)

引用回帖:
2楼: Originally posted by Singting at 2013-11-04 13:00:57
这个确实不会

,没事
人在囧途
3楼2013-11-04 13:32:13
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wyf313

至尊木虫 (著名写手)

【答案】应助回帖

★ ★ ★ ★ ★
感谢参与,应助指数 +1
jiang8wei5: 金币+5, ★★★很有帮助 2013-11-04 16:32:09

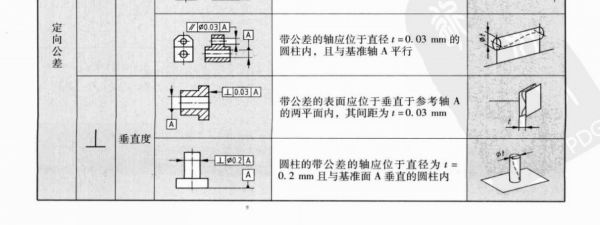

标注垂直度一般采用mm长度单位表示。如图的两种表示方法,你说的情况属于第二种。
法兰平面与管轴线的垂直度-1

nevergiveup!
4楼2013-11-04 14:41:45
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wyf313

至尊木虫 (著名写手)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★
jiang8wei5: 金币+30, ★★★很有帮助, 谢谢您的解析 2013-11-04 16:31:59
引用回帖:
4楼: Originally posted by wyf313 at 2013-11-04 14:41:45
标注垂直度一般采用mm长度单位表示。如图的两种表示方法,你说的情况属于第二种。


实际中管轴线不可能保证与法兰平面精确垂直,只要保证在标准规定的垂直度内都是有效的。例如表格1列,当法兰管直径小于100时,管轴线在法兰平面放置时,只要保证法兰管轴线在直径为t=1.5mm且与法兰平面垂直的圆柱内,即只要轴线斜度不超过这个直径为1.5mm的圆柱体内,都是有效合格的。
nevergiveup!
5楼2013-11-04 14:56:15
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

cshd

金虫 (小有名气)

【答案】应助回帖


感谢参与,应助指数 +1
jiang8wei5: 金币+1, 有帮助, 看的我好累,请问你是台湾来的还是香港来的啊 2013-11-04 16:31:40
一般法蘭有鎖螺絲和焊接兩種。
法蘭和管端面接觸的地方做結合。
當法蘭和端面結合後,會希望法蘭和管子呈現越接近90度越好。
所以才會規範此一公差。
垂直度的公差有角度和翹高量兩種。表6這種是指翹高量。
公差的產生大多?碜怨芏嗣妫ㄌm因是一次加工成型,產生公差的機會相對較低。
請參考。
6楼2013-11-04 15:06:14
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

baoyu100

新虫 (小有名气)

【答案】应助回帖

★ ★ ★
感谢参与,应助指数 +1
jiang8wei5: 金币+3, 谢谢 2013-11-04 21:33:52
这个你应该看一下公差与互换性之类的书,里面有详细的类似这样的表格讲解各类形位公差的表示方法,这个得记住每一种的表示符号和表示参数t的意义,至于t的大小那么在机械设计书里面都可以查到的,希望有帮助
7楼2013-11-04 21:28:21
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

我的心如水

银虫 (小有名气)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★
感谢参与,应助指数 +1
jiang8wei5: 金币+10, ★★★很有帮助, 恩是的,明白了 2013-11-05 11:36:52
就是你要测工件的长度范围内,允许绕理想轴线偏差的范围,其范围被限定在一个与理想轴线同心的圆柱内,而垂直度就是这个理想圆柱的直径。
happy
8楼2013-11-05 09:45:09
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

yanliantt

新虫 (正式写手)

【答案】应助回帖

5楼正解,就是画一个1.5的垂直于法兰的圆柱,只要中心线在这个圆柱内就可以,不论这条中心线怎么倾斜都是合格的
9楼2013-11-07 15:00:44
