[求助] 关于基于DEM水系提取的问题

最近需要提取长江流域的水系，用arcmap将90M的STRM_DEM拼好，并通过栅格计算器去除缝隙，函数：con(isnull[DEM],focalmean([DEM],rectangle,4,4),[DEM])。利用arcgis的水文模块提取水系，经过（填洼，老师说流域范围太大可以不做）水流方向提取→汇流累积量提取（这步做完基本能看出水系的纹理），在通过阈值con（acc>x,1）提取出水系并矢量化，基本就是这样，但是利用上面拼好的长江流域90米DEM，从汇流累积量来看，做出来的水系纹理都是断开的，没有达到预想的效果，随后，用ASTERV2的30M分辨率DEM拼了一个小县城（通过google earth找到的一次汇流区），并用边界裁切，因为范围小，填洼、方向、汇流累积量都做了，最后根据汇流累积量看还是断断续续的，我想了下会不会是投影的问题（因为之前算坡度的时候发现投影不一样算出来的结果不样，那时的投影为阿尔伯斯），所以对小县城DEM做了投影转换，并重复上面的步骤，结果河流水系连接很自然，没有断开并与实践河流分布很接近，基本能真实反应河流水系。我以为找到了原因所在，所以马上对90M的长江流域DEM做了投影转换，并计算汇流累积量，但是结果和原来的一样，水系都断开的，再将小县城的矢量载进来，从图上看小县城范围内的水系也是断开的，这是什么原因呢？有没有高手做过水系提取的，比较熟悉的？
       现在有几个问题，在做水流提取的时候发现，能成功提取水系的，水流方向是1，2，4，8，16，32，64，128这样编码的，没成功的一律是1-255，会不会是这个原因导致的？或者说arcmap本身的提取水系算法有问题，不支持大流域？
关于基于DEM水系提取的问题

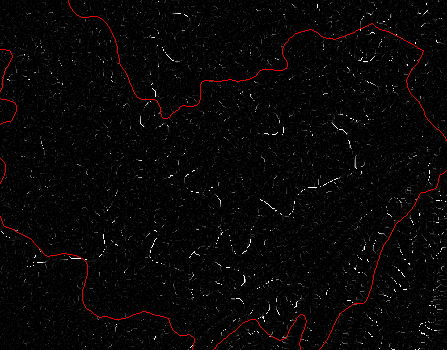

长江流域上小县城的范围，基本能看出河流走向


关于基于DEM水系提取的问题-1
放大了之后都是断开的


关于基于DEM水系提取的问题-2
小县城投影后提取的正常水系
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2013-11-04 10:48:31
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

fanqiang1981

木虫 (小有名气)

【答案】应助回帖

感谢参与，应助指数 +1
需要填洼，确保水流方向的值是2,4,8,16,32,64,128
赞一下(1人) 回复此楼
也许，如果
3楼2013-11-04 15:41:39
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

ghm5251

金虫 (小有名气)
引用回帖:
12楼: Originally posted by ghjhappy at 2013-11-08 10:02:14
一个水库的流域  就进行一次填洼...

研究范围一大就出问题诶

[ 发自小木虫客户端 ]
赞一下(1人) 回复此楼
13楼2013-11-08 12:46:25
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

xjshzlyj

铁杆木虫 (文坛精英)

【答案】应助回帖

★ ★
感谢参与，应助指数 +1
tianya0423: 金币+2, 鼓励应助。 2013-11-05 14:57:07
建议用RiverTools这个软件做一下，很快的！效果也不错！！这个软件可以从网上下载到！祝好运！
赞一下 回复此楼
2楼2013-11-04 11:02:14
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

ghm5251

金虫 (小有名气)
内容已删除
回复此楼
4楼2013-11-05 12:57:10
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

geonuist

新虫 (正式写手)

【答案】应助回帖

感谢参与，应助指数 +1
别的不说了，直接用SWAT或archrdro提取吧！
赞一下 回复此楼
5楼2013-11-05 15:23:36
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

fanqiang1981

木虫 (小有名气)

【答案】应助回帖

引用回帖:
4楼: Originally posted by ghm5251 at 2013-11-05 12:57:10
我也发现了，只有水流方向是1.2.4.8.16.32.64.128的时候，才提取正确，水流显示1～255时就失败，你的意思没有填干净的原因导致错误d水流方向吗？
...

填洼需要进行多次，多试试，阈值不要太大
赞一下 回复此楼
也许，如果
6楼2013-11-06 09:19:45
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

ghjhappy

新虫 (小有名气)
引用回帖:
4楼: Originally posted by ghm5251 at 2013-11-05 12:57:10
我也发现了，只有水流方向是1.2.4.8.16.32.64.128的时候，才提取正确，水流显示1～255时就失败，你的意思没有填干净的原因导致错误d水流方向吗？
...

这个水流方向 1，2,4，····等是哪里更改的参数？？？？？我的怎么默认就出来1~255呢
赞一下 回复此楼
做我自己，坚强独立
7楼2013-11-07 11:41:21
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

ghjhappy

新虫 (小有名气)
内容已删除
回复此楼
做我自己，坚强独立
8楼2013-11-07 11:43:03
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

ghm5251

金虫 (小有名气)
引用回帖:
8楼: Originally posted by ghjhappy at 2013-11-07 11:43:03
是不是只有填洼后，水流方向才能是1,2,4~~等等啊  不填洼的就是1~255啦...

我也想知道原因啊

[ 发自小木虫客户端 ]
赞一下 回复此楼
9楼2013-11-07 13:08:32
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

ghjhappy

新虫 (小有名气)

【答案】应助回帖

引用回帖:
9楼: Originally posted by ghm5251 at 2013-11-07 13:08:32
我也想知道原因啊
...

我做了一下实验～发现填洼以后生产的水流方向是1   2  4  8....  不填洼的就不行～

[ 发自手机版 http://muchong.com/3g ]
赞一下 回复此楼
做我自己，坚强独立
10楼2013-11-08 02:52:36
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
