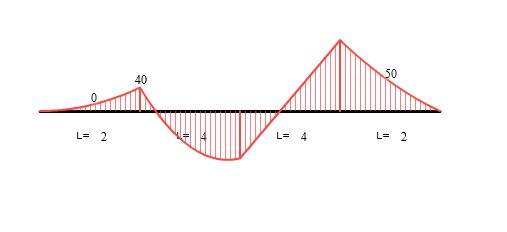

首先,两端的悬臂弯矩你肯定会计算的,这个不用说。计算出两端的悬臂梁在支座处的弯矩,把他们的弯矩值当做外荷载等效到A、B支座,去掉悬臂结构部分,这样一来,结构就成了最简单的简支梁结构。简化后的结构在跨内有分布荷载、集中力,在支座有弯矩,分别将这三种荷载单独作用于结构时产生的弯矩图画出来,最后将这三个弯矩图叠加即得最后的弯矩图。
一腔热血勤珍重,洒去犹能化碧涛。
21楼2013-11-07 13:24:58
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wlz11220001

银虫 (小有名气)

【答案】应助回帖

常规步骤:
1、先求支反力
2、分4段,分别用截面法求弯矩
3、已知4段的弯矩方程,很容易分段画出弯矩图
4、检验,有均布荷载作用的区段为抛物线,没有均布荷载作用的地方为斜直线
22楼2013-11-09 17:34:44
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

丁满洋

铜虫 (小有名气)

【答案】应助回帖

就是这样的
梁的弯矩图,求详细过程

呵呵
23楼2013-11-10 11:54:33
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

hanlian6666

禁虫 (正式写手)

本帖内容被屏蔽

24楼2013-11-10 22:26:55
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

maiquan

铁杆木虫 (著名写手)

叠加法
画图民工
25楼2013-12-16 09:24:07
