轩阁

铁虫 (初入文坛)

梁的剪力弯矩图很容易呀,把书上的剪力和弯矩关系搞清楚,多做几个题,关键是思考
11楼2013-11-03 16:57:58
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wlb9801

木虫 (正式写手)

【答案】应助回帖

感谢参与,应助指数 +1
叠加法做弯矩图;或者先求支座反力,然后再分段列弯矩方程。应该不难,加油!
12楼2013-11-03 23:08:52
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

songyansheng

至尊木虫 (知名作家)

【答案】应助回帖

A截面40,B截面120,AB跨中160.你再算算。
13楼2013-11-04 06:41:49
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

shoreAlan

金虫 (正式写手)

【答案】应助回帖

感谢参与,应助指数 +1
楼主基本功不扎实,楼上有告诉你用叠加法,你居然说毫无建设意义。

弯矩求导就是剪力。均布荷载和集中荷载都是向下,说明弯矩是向上弯的,极值点为集中荷载作用处。
画图剪力图,弯矩图自然出来了。
14楼2013-11-04 19:17:24
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

15152113399

金虫 (小有名气)

引用回帖:
8楼: Originally posted by 墨绿青苔 at 2013-11-03 10:22:10
毫无建设意义...

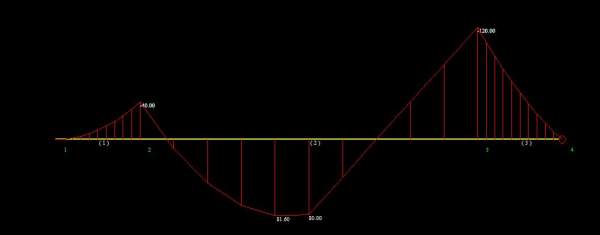

答案见图


结点,1,0,0
结点,2,2,0
结点,3,10,0
结点,4,12,0
单元,1,2,0,0,0,1,1,1
单元,2,3,1,1,1,1,1,1
单元,3,4,1,1,1,1,1,0
结点支承,2,3,0,0,0
结点支承,3,1,0,0
单元荷载,2,1,40,1/2,90
结点荷载,4,1,40,-90
单元荷载,3,3,20,0,1,90
单元荷载,1,3,20,0,1,90
单元荷载,2,3,20,0,1/2,90
梁的弯矩图,求详细过程

无
15楼2013-11-04 19:27:51
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

15152113399

金虫 (小有名气)

内容已删除
无
16楼2013-11-04 19:30:08
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

supervb

铁杆木虫 (文坛精英)

【答案】应助回帖

感谢参与,应助指数 +1
用几何法可以直接算出来的,不需要列公式了!
第一步,画剪力图(需计算支座反力,看图来说,剪力图全是斜线和直线段,集中力作用点处剪力跳变);
第二步,从左到右,逐段对剪力图包络的面积计算面积大小,可直接出弯矩图。
注意正负按照“左上右下剪为正,左顺右逆弯矩正”的口诀标定!
咱是做非线性随机动力学的哟
17楼2013-11-04 20:09:55
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

valleyman

铁虫 (初入文坛)

引用回帖:
8楼: Originally posted by 墨绿青苔 at 2013-11-03 10:22:10
毫无建设意义...

这还没建设意义。。。。他已经说出了口算的精髓步骤了。
18楼2013-11-06 23:34:33
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Galaxie0426

木虫 (小有名气)

【答案】应助回帖

分三部分叠加:悬臂段两边各q=20,对称的;集中荷载两个F=40,弯矩图很清晰;最后中间那半拉子q=20,稍麻烦些(相对)。还是要动手算一算。
寻找AIWS777
19楼2013-11-07 09:21:01
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

die.pass.fly

铁杆木虫 (知名作家)

【答案】应助回帖

大婶们,怎么就不能自己出去看看材料力学啊理论力学啊之类的呢?在这里瞎搞几啊
852
20楼2013-11-07 12:11:22
