[求助] 电机负载惯性怎么解决？加个刹车机构就可以了吗？ 已有1人参与

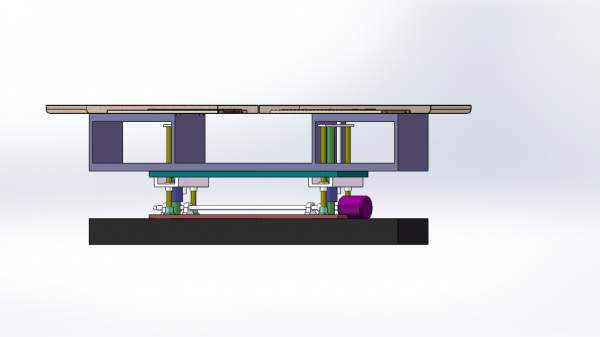

有一个升降机构，想用个电机轴方向水平的一个普通电机驱动一个竖直的丝杠转动，丝母固定在上下动的板上，如图，粉色为电机，绿色竖直柱子为丝杠，丝杠上紫色的的套子为丝母，在电机转动时如果保证上面的机构升到或降到一定位置，电机就立马停下，没有过量，如何减小惯性对电机的影响？另外由于成本问题没有采用伺服电机，采用普通单相交流电机，没有时刻信号检测，控制用的选择SIEMENS PLC，在机构中使用了一些限位开关。
加上吊车上的刹车机构可以实现吗？
当然我这个机构上部不是很重，可能刹车器能实现，如果是上面的部分很重的话，用刹车还能实现吗？
问题很多，谢谢指导！
电机负载惯性怎么解决？加个刹车机构就可以了吗？
回复此楼

» 猜你喜欢
1楼 2013-10-31 14:55:45
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

郑明宇china

木虫 (正式写手)

【答案】应助回帖

★ ★ ★ ★ ★
感谢参与，应助指数 +1
bonbons: 金币+5, ★★★很有帮助 2013-11-01 10:12:17
1.增加 减速时间 的设定值。
2.如果还是满足不了工作要求就需要增加外置制动单元，外置制动电阻。
3.再不行，加大一个变频器的规格（比电机的规格大一个规格的变频器），同时使用外置制动单元，外置制动电阻。以上，
仅供参考。
赞一下 回复此楼
2楼2013-10-31 18:59:12
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

bonbons

新虫 (初入文坛)
引用回帖:
2楼: Originally posted by 郑明宇china at 2013-10-31 18:59:12
1.增加 减速时间 的设定值。
2.如果还是满足不了工作要求就需要增加外置制动单元，外置制动电阻。
3.再不行，加大一个变频器的规格（比电机的规格大一个规格的变频器），同时使用外置制动单元，外置制动电阻。以上 ...

减速时间不能太大，应尽可能小，外置制动单元是电机刹车吗？
赞一下 回复此楼
3楼2013-11-01 10:12:04
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

xkshangx

禁虫 (著名写手)
★ ★
感谢参与，应助指数 +1
bonbons: 金币+2 2013-11-01 21:50:50
本帖内容被屏蔽
4楼2013-11-01 11:21:50
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

摆摊收幸福

木虫 (正式写手)
引用回帖:
3楼: Originally posted by bonbons at 2013-11-01 10:12:04
减速时间不能太大，应尽可能小，外置制动单元是电机刹车吗？...

制动单元不是电机刹车，制动单元是电机处于回馈制动时，此时的电能回馈到直流母线中，从而在制动电阻中释放掉。如果没有回馈单元，如转动惯量大的负载会造成直流母线过电压而报警。
赞一下 回复此楼
哪有什么胜利可言，挺住就是一切~~
5楼2013-12-30 12:18:19
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

旭辉-@-

铜虫 (小有名气)

【答案】应助回帖

如果不要求速度的话，加一个减速箱增加传动比
赞一下 回复此楼
菜鸟多学多看多思考
6楼2014-01-13 19:38:12
