[求助] 3分贝耦合器是什么？

看到一个文献上讲的  但是不知道3分贝耦合器是怎么工作的？
求指点
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2013-10-30 19:46:56
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

gorgan

木虫之王 (文学泰斗)

无意苦争春

【答案】应助回帖

感谢参与，应助指数 +1
耦合系数为3分贝的耦合器，就是说信号从一个端口耦合到另一个端口时，耦合信号的功率较输入信号的功率衰减了3分贝，显然，零分贝耦合器为耦合程度最强的耦合器，3分贝耦合器也属于强耦合器，而20分贝、30分贝耦合器就属于弱耦合器
赞一下 回复此楼
无我相，无人相，无众生相，无寿者相
2楼2013-10-31 09:36:29
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

bit_long

木虫 (正式写手)
引用回帖:
2楼: Originally posted by gorgan at 2013-10-31 09:36:29
耦合系数为3分贝的耦合器，就是说信号从一个端口耦合到另一个端口时，耦合信号的功率较输入信号的功率衰减了3分贝，显然，零分贝耦合器为耦合程度最强的耦合器，3分贝耦合器也属于强耦合器，而20分贝、30分贝耦合器 ...

我看文献上是4个端口？请问光在里面是怎么传播的呢？
赞一下 回复此楼
3楼2013-10-31 19:43:46
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

gorgan

木虫之王 (文学泰斗)

无意苦争春

【答案】应助回帖

引用回帖:
3楼: Originally posted by bit_long at 2013-10-31 19:43:46
我看文献上是4个端口？请问光在里面是怎么传播的呢？...

四个端口中，一个输入端口，一个直通输出端口，一个耦合输出端口，一个隔离端口，理想情况下，3分贝的耦合器在耦合端口的耦合输出信号的功率较输入信号的功率衰减了3分贝，而隔离端口无信号输出
赞一下 回复此楼
无我相，无人相，无众生相，无寿者相
4楼2013-11-01 09:27:54
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

quantumanzju

银虫 (小有名气)
就是分路器，也叫方向耦合器。因为从输入端的一个输入，另外一端的两个输出端会平分输入功率，因此平分功率正好是3dB。因此这种分路器叫做3分贝耦合器。
赞一下 回复此楼
5楼2013-11-01 09:35:09
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

quantumanzju

银虫 (小有名气)

【答案】应助回帖

★ ★ ★
感谢参与，应助指数 +1
华丽的飘过: 金币+3, 3q 2013-11-19 23:50:18

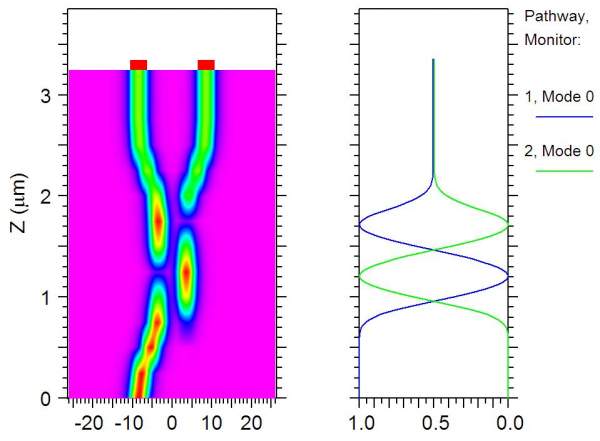

这是3db耦合器的BPM模拟图，楼主看了就清楚原理了。
3分贝耦合器是什么？
赞一下(1人) 回复此楼
6楼2013-11-01 09:47:26
