[求助] 极化曲线测试结果求助

大家好,初次接触电化学,小弟遇到了莫大困难,还请各位大侠救急下哈!

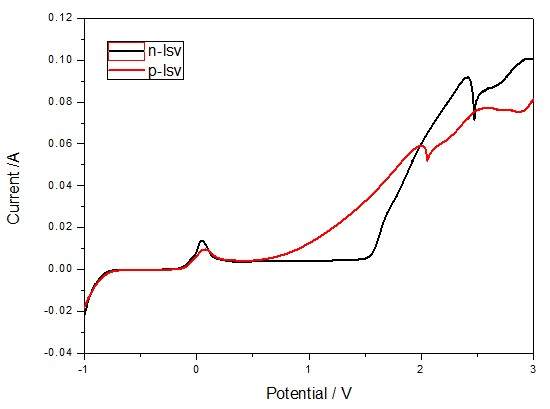

下面是我用电化学方法分别对n型和p型半导体腐蚀测得的极化曲线,求高手分析下一下电流上升的位置不一样是不是说明腐蚀的难易程度呢,原理该怎么解释呢?在高电位区为什么会出现电流下降的现象呢,另外,在0V附近出现的峰表示什么啊?谢谢哈,不胜感激!
极化曲线测试结果求助
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐,对您同样有帮助:

缘来就是你!
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

clvilance

金虫 (正式写手)

【答案】应助回帖

★ ★
感谢参与,应助指数 +1
逍遥天下: 金币+2 2013-10-29 22:03:03
从图中可知n型半导体的耐腐蚀性能更佳,钝化区间更宽,破钝电位较大
justtoasunshineboy!
2楼2013-10-29 16:23:09
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

逍遥天下

铜虫 (正式写手)

引用回帖:
2楼: Originally posted by clvilance at 2013-10-29 16:23:09
从图中可知n型半导体的耐腐蚀性能更佳,钝化区间更宽,破钝电位较大

感谢回复!能否从原理上给解释下为什么n型耐腐蚀,谢谢哈
缘来就是你!
3楼2013-10-29 22:03:54
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

clvilance

金虫 (正式写手)

【答案】应助回帖

通过极化曲线只能用来表征二者耐腐蚀性能的优劣,至于具体的原理可以从SEM,XRD等一些方法对形貌结构观察来说明缘由
justtoasunshineboy!
4楼2013-10-30 11:58:50
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

逍遥天下

铜虫 (正式写手)

引用回帖:
4楼: Originally posted by clvilance at 2013-10-30 11:58:50
通过极化曲线只能用来表征二者耐腐蚀性能的优劣,至于具体的原理可以从SEM,XRD等一些方法对形貌结构观察来说明缘由

我的意思是能不能从能带关系的角度分析下!另外,在0点处出现的峰说明什么呢?
缘来就是你!
5楼2013-10-30 19:26:49
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

clvilance

金虫 (正式写手)

【答案】应助回帖

★ ★
逍遥天下: 金币+2 2013-11-01 12:37:55
我觉得应该是材料表面发生了小幅度的氧化,但其本身又具有自修复功能,所以之后又回到钝化状态
justtoasunshineboy!
6楼2013-10-31 12:33:20
