| 查看: 1808 | 回复: 0 | ||
[求助]
ANSYS接触分析（已解决）
|

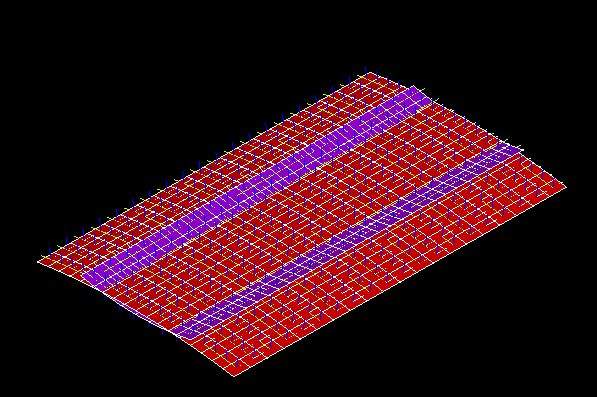

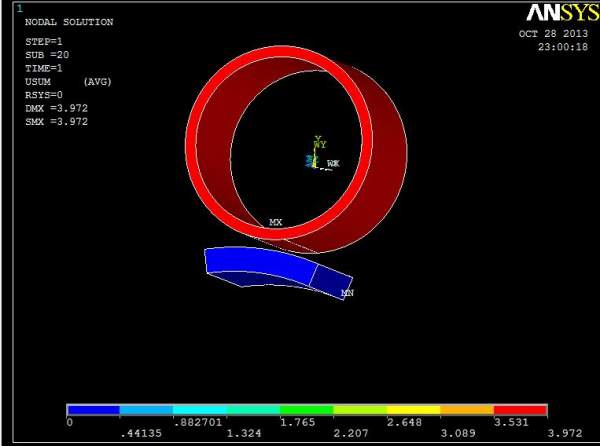

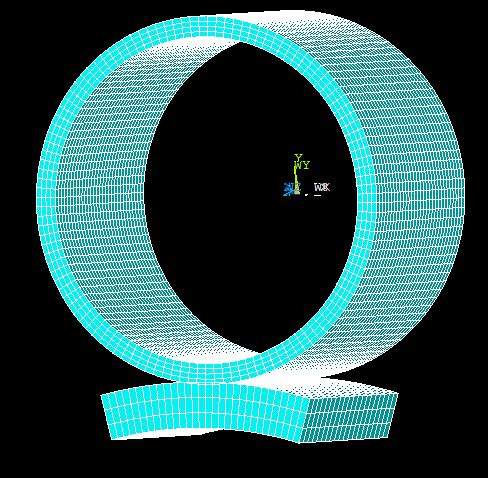

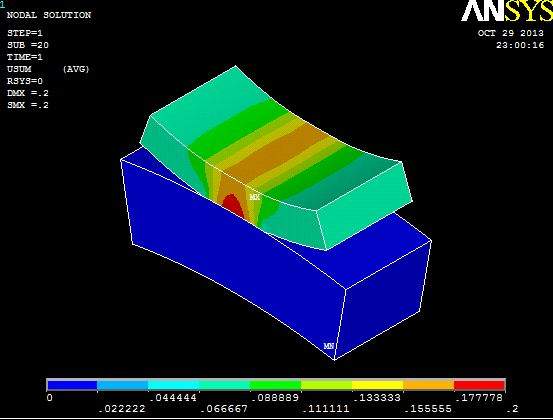

 目前做一个关于软管（软管粘附在铝管上），铝管运动使得软管与一坚硬圆弧面接触，假设软管被坚硬圆弧面压了0.5mm,求重合区域长度以及铝管的受力。 本人通过模拟，计算后发现位移存在问题(两个物体分开了) finish /clear /prep7 a=-53.8 !定义材料属性 mp,ex,1, 4e6 mp,prxy,1,0.3 mp,ex,2,7e12 mp,prxy,2,0.3 !单元选择 et,1,solid95 !建立模型 cyl4,,,14.2,0,16,360,20 allsel,all !vgen,,all,,,,,-112,,,1 wprota,0,90 vsbw,1, wpcsys,-1 wprota,,,90 vsbw,2 vsbw,3 numcmp,all wpcsys,-1 cyl4,0,a,34,75,38,105,20 !vgen,,6,,,,,-112,,,1 !划分网格 !划分pressure roller网格 vsel,s,loc,y,-17,17 vatt,1,,1 !type,1 mshape,0,3d mshkey,1 lesize,9,,,30 lesize,10,,,30 lesize,11,,,30 lesize,12,,,30 lesize,18,,,30 lesize,28,,,4 vsweep,all !划分fuser roller allsel,all vsel,s,loc,y,a+38,a vatt,2,,1 !type,1 mshape,0,3d mshkey,1 lesize,37,,,30 lesize,39,,,30 lesize,40,,,3 lesize,38,,,3 lesize,42,,,20 vsweep,all !检查单元属性 allsel,all esel,s,mat,,1 eplot allsel,all esel,s,mat,,2 eplot allsel eplot !施加自由度约束 /view,1,1,1,1 /pnum,area,1 aplot asel,s,,,7 asel,a,,,9 asel,a,,,14 asel,a,,,19 cm,a1cm,area nsla,s,1 cm,n1cm,node aplot nplot allsel,all asel,s,,,24 nsla,s,1 cm,n2cm,node nplot allsel,all d,n2cm,all d,n1cm,ux d,n1cm,uz !/pnum,mat,1 /replot /pbc,u eplot !定义接触 mp,mu,1,0.5 r,1 real,1 et,2, conta174,,,,,1 r,1,,,0.1,0.1 !keyopt,2,12,1 et,3, targe170 allsel,all !定义接触单元 asel,s,,,4,18,14 aplot nsla,s,1 nsel,r,loc,y,-16.5,-15.5 nplot esln,s,0 mat,1 type,2 esurf allsel,all eplot allsel,all esel,s,type,,2 /psymb,esys,1 eplot !定义目标单元 allsel,all asel,s,,,23 nsla,s,1 esln,s,0 nplot nsel,r,loc,y,-16.3,-15.5 mat,2 type,3 esurf allsel,all esel,s,type,,3 /psymb,esys,1 eplot allsel,all esel,s,type,,3 eplot allsel,all esel,s,type,,2,3 /psymb,esys,1 eplot allsel /psymb,esys,0 eplot allsel,all !求解 /solu antype,static !nlgeom,1 autots,0 nsubst,20,100,10 outres,all,all allsel,all solve finish /post1 set,list set,last plns,u,sum  网格划分后.JPG  接触对.JPG  求解后结果.JPG 单元参数设定为 et,3, conta174,,,,,1 r,1,,,0.01,0.01 keyopt,3,2,3 keyopt,3,7,3 keyopt,3,12,6 解决问题！  11.JPG [ Last edited by 春耕时分 on 2013-10-29 at 23:05 ] |
回复此楼» 本帖附件资源列表
-
欢迎监督和反馈：小木虫仅提供交流平台，不对该内容负责。
本内容由用户自主发布，如果其内容涉及到知识产权问题，其责任在于用户本人，如对版权有异议，请联系邮箱：xiaomuchong@tal.com - 附件 1 : fuser接触分析_V03_20131028_-加快仿真_3D.docx
2013-10-28 21:50:56, 16.77 K
