求助计算热力管道结果异常的原因
|
|

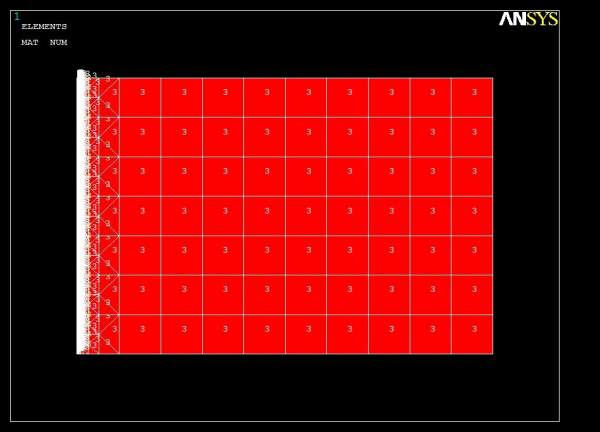

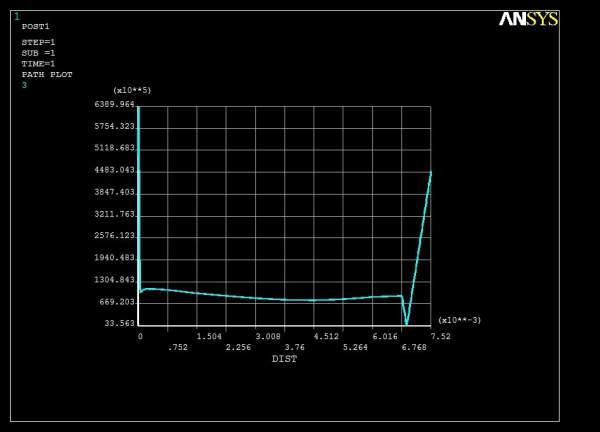

计算锅炉过热器管道内部应力，使用二维轴对称模型，管道内侧也就是模型左侧存在20微米的氧化皮，左右两侧存在对流换热。首先划分基体网格后对基体与氧化皮分界处使用refine at lines细化网格尺寸，最后划分氧化皮网格，温度场算出来之后一切正常。转换单元形式为结构，去掉温度场边界条件，给下边界所有节点施加displacement uy=0，右边界所有节点耦合(Couple DOFs)ux，左边界加载蒸汽压力，算出来的应力结果总是显然过大，而且基体内部不明原因的存在应力拐点和剧变。 尝试了改变网格尺寸；取消耦合；左右两边都分别耦合；左右上都分别耦合……结果都异常。 请问高手是什么原因？？？？？？  网格.jpg  应力.jpg |
