螺旋桨非定常分析问题，
|
|

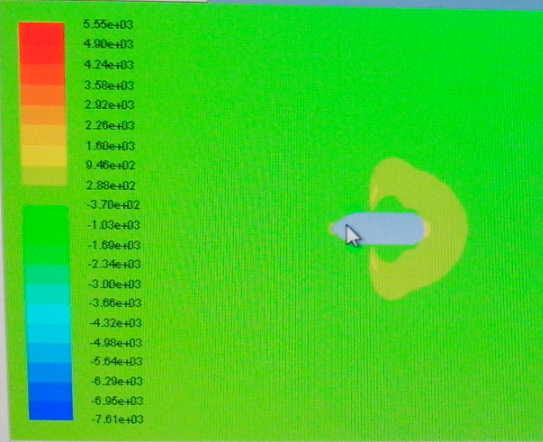

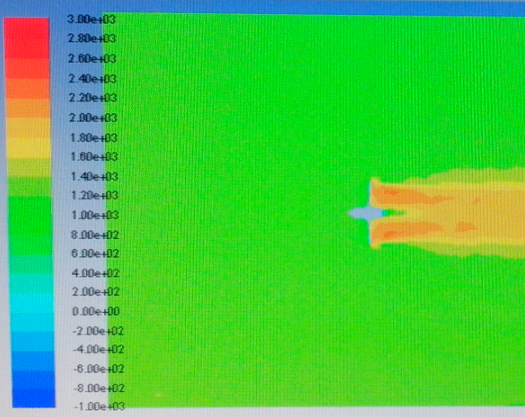

初次接触FLUENT，用ANSYS14.5 FLUENT进行敞水螺旋桨的定常和非定常分析。定常分析用的是MRF方法，仿真的推力系数和转矩系数与实验结果基本吻合。非定常分析是直接在cell zone condition中用copy to move mesh改变小流域的motion type的，其中大小流域的接触面是用interface mesh连接的，可非定常分析时却总是出问题。 2图是非定常分析的总压分布，1图是定常分析的桨后总压分布。 请有经验的前辈帮忙看看怎么解决非定常分析时出现的情况呢！ 另，如觉得前面的叙述有遗漏的请留言，将及时补充。  1定常分析的总压分布.png  2非定常分析的总压分布.png [ Last edited by jkdlzl on 2013-10-22 at 23:24 ] |
