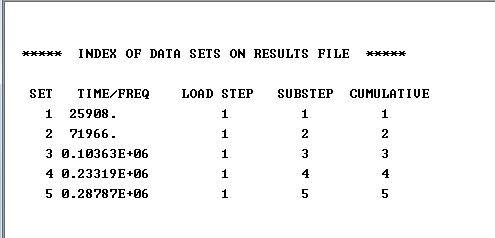

ANSYS屈曲特征值结果不会分析，看不懂结果
|
ANSYS屈曲特征值结果不会分析，看不懂结果？不知道该怎么进行后处理？求高手大神帮忙，谢谢了！！！ Q8$BKI8BJ4N}{Z7YC[2_KW2.jpg |
回复此楼» 猜你喜欢
有多少人是今天查系统知道结果的？
已经有18人回复
-
有没有仍没收到信息的
已经有3人回复
-
导师吐槽：我怎么摊上了这么个极品研究生！
已经有8人回复
-
基金不中，共勉
已经有11人回复
-
麻烦专家们看看评委们的意见（F口面上）
已经有9人回复
-
2026年叶企孙基金
已经有6人回复
-
国自然面上复盘~欢迎讨论
已经有13人回复
-
基金系统什么内容也没有
已经有9人回复
-
为什么资助数各大高校都创新高，自己申请怎么就这么难
已经有11人回复
-
怎么查啊
已经有6人回复
» 本主题相关价值贴推荐，对您同样有帮助:
- 岩土工程ANSYS经典72例（含命令代码）
已经有285人回复
- 请问ansys里面Block Lanczos是什么方法啊？
已经有3人回复
- ansys中怎么判断杆件屈曲？ 用的是是什么屈曲准则？
已经有8人回复
2楼2013-10-19 18:00:07
3楼2013-10-26 15:49:40
|
前辈你好！麻烦问问非线性屈曲的问题： 1.怎么找到的失稳点； 2.失稳发生在哪个载荷步呢？ 这边我是新手，麻烦指点哈，谢谢 /prep7 et,1,188 mp,ex,1,71240 mp,prxy,1,.31 l=240 f_x=1.485 f_z=1e-3 sectype,1,beam,asec secdata,18.0,1350.0,0.0,0.54,0.0,2.16 k,1,,l k,2,l,l k,3,l,0 k,4,l/2,l+l/2 k,5,l+l/2,l/2 l,1,2 l,2,3 lesize,all,l/20 latt,1,,1,,4,,1 !一号截面 lmesh,1 latt,1,,1,,5,,1 lmesh,2 dk,1,all finish /solu nlgeom,on nsubst,2 p1=node(l,0,0) p2=node(0,l,0) f,p1,fz,f_z arclen,on arctrm,u,60,p1,uz !p1点uz位移不超过60 !L的话，达到一个峰值就停止，后面数据忽略 f,p1,fx,f_x nsubst,10 outres,all,all solve finish /post26 /axlab,x,tip displacement /axlab,y,end force nsol,2,p1,u,z,p1_uz rforce,3,p2,f,x,rf prod,4,3,,,rf,,,-1.0,1,1 xvar,2 plvar,4 prvar,2,4 finish /post1 set,1,8,1 !!!为什么在第一个载荷步的第八个子步中出现屈曲？ 麻烦了，谢谢您了前辈 |
4楼2014-08-27 19:46:10
5楼2018-10-02 09:45:18
