版块导航: 正在加载中...

登录注册

应《网络安全法》要求，自2017年10月1日起，未进行实名认证将不得使用互联网跟帖服务。为保障您的帐号能够正常使用，请尽快对帐号进行手机号验证，感谢您的理解与支持！

24小时热门版块排行榜

返回列表

superqtp

新虫 (小有名气)

应助: 0 (幼儿园)
金币: 53.9
帖子: 165
在线: 19.7小时
虫号: 704009

[交流] 讨论一下关于连铸坯低倍组织晶粒结构

此图为连铸坯经过热酸侵后得到的凝固组织形貌，可以清楚地看到表层等轴晶、柱状晶和中心等轴晶，并且不同的柱状晶和等轴晶之间存在明显的界线，这也是典型的铸坯组织形貌。金相分析为铁素体和珠光体，如图2所示，金相图中可以看到明显的奥氏体晶界，并且在晶界上析出了针状铁素体。我的问题是，铸坯凝固组织宏观形貌中不同柱状晶之间以及等轴晶之间的界线是否我们常说的晶粒的晶界？奥氏体晶粒是不是界定在这些界线之内？还有不同的柱状晶之间区别在哪里？欢迎大家指导！

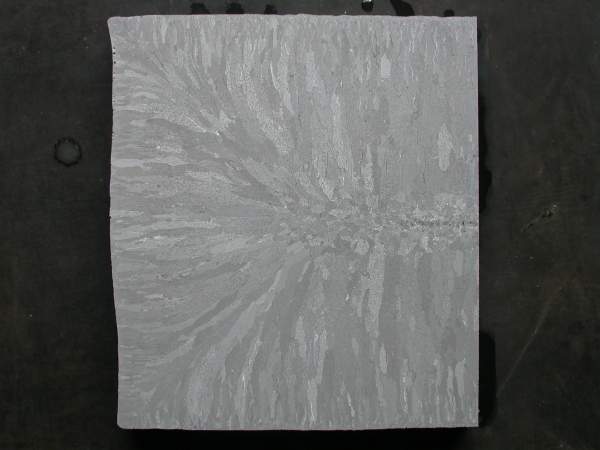

图1 凝固组织形貌.JPG

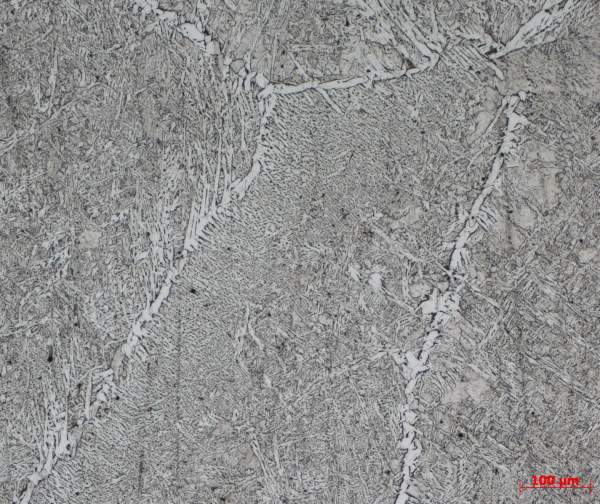

图2 金相图.JPG

回复此楼

» 收录本帖的淘帖专辑推荐

百宝箱

» 本帖已获得的红花（最新10朵）

superqtp

» 猜你喜欢

生命口会评已经有3人回复
今年E04面上已经有20人回复
网络举报学术不端成为了男女之间情杀的手段了，真荒唐。。。已经有3人回复
大龄残疾硕士的一点执念已经有20人回复
2026年面上项目中了，2A+B, 会评顺利通过已经有12人回复
Suzuki偶联中硼酸酯原料掉下的硼酸酯是否可以自身偶联，生成B2Pin2杂质已经有3人回复
刑法学论文投稿求助已经有5人回复
Journal of Environmental Chemical Engineering 已经有3人回复
最后一年，祈求好运已经有3人回复
风电环氧领域已经有3人回复

» 抢金币啦！回帖就可以得到:

查看全部散金贴

1楼 2013-10-18 16:34:10

已阅回复此楼关注TA 给TA发消息送TA红花 TA的回帖

superqtp

新虫 (小有名气)

应助: 0 (幼儿园)
金币: 53.9
帖子: 165
在线: 19.7小时
虫号: 704009

送红花一朵

欢迎大家来指导

回复此楼

2楼2013-10-18 17:06:22

已阅回复此楼关注TA 给TA发消息送TA红花 TA的回帖

lbs2009

金虫 (小有名气)

应助: 15 (小学生)
金币: 877.3
帖子: 138
在线: 30.2小时
虫号: 2660000

（1）铸坯凝固组织宏观形貌中不同柱状晶之间以及等轴晶之间的界线是我们常说的晶粒的晶界，只是是铸态组织的，常说的一般是经过加工重新再结晶的。
（2)奥氏体晶粒不是界定在这些界线之内的，是同一级别的。奥氏体境界个人认为这一提法不准确。组织既然已经定性为珠光体加铁素体哪来的奥氏晶界。
（3）不同的柱状晶区别主要在于位相不同，腐蚀后颜色有所差别。

赞一下(3人)

回复此楼

» 本帖已获得的红花（最新10朵）

superqtp

3楼2013-10-18 21:09:50

已阅回复此楼关注TA 给TA发消息送TA红花 TA的回帖

superqtp

新虫 (小有名气)

应助: 0 (幼儿园)
金币: 53.9
帖子: 165
在线: 19.7小时
虫号: 704009

送红花一朵

引用回帖:

3楼: Originally posted by lbs2009 at 2013-10-18 21:09:50
（1）铸坯凝固组织宏观形貌中不同柱状晶之间以及等轴晶之间的界线是我们常说的晶粒的晶界，只是是铸态组织的，常说的一般是经过加工重新再结晶的。
（2)奥氏体晶粒不是界定在这些界线之内的，是同一级别的。奥氏体 ...

谢谢。

[ 发自小木虫客户端 ]

回复此楼

4楼2013-11-04 09:39:46

已阅回复此楼关注TA 给TA发消息送TA红花 TA的回帖
