[交流] ansys如何将路径分析的数据导出 已有9人参与

请问怎么讲路径的数据导出来,就是将其横纵坐标(温度-距离)提取出来,我想用origin重新画。。
最好是GUI操作啊,命令不太熟。
ansys如何将路径分析的数据导出
回复此楼
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

cjywmwx

新虫 (初入文坛)

引用回帖:
12楼: Originally posted by cjywmwx at 2017-12-03 17:05:37
你好!请问你是如何将图中的横坐标设为DIST的?

应力分析,在定义路径(直线路径,定义了起点和终点)之后,将应力结果映射到路径上,绘制路径图如图。请教各位大神,为什么我的横坐标是XG而不是DIST,正常不应该是DIST路径长度么?是什么地方操作处理问题?大家有遇到同样的问题么?谢谢
ansys如何将路径分析的数据导出-1



发自小木虫IOS客户端
13楼2017-12-03 17:07:26
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
查看全部 14 个回答

htbbzzg

铁杆木虫 (著名写手)

★ ★
小木虫: 金币+0.5, 给个红包,谢谢回帖
臭水沟: 金币+1, 谢谢交流~ 2013-10-20 18:58:45
试试如下菜单路径:
  /post1 > Path Opretion >  定义路径、将结果映射到路径上 > Plot Path Item > List Path Items

» 本帖已获得的红花(最新10朵)

2楼2013-10-19 07:22:23
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

ruuchum

新虫 (初入文坛)

引用回帖:
2楼: Originally posted by htbbzzg at 2013-10-19 07:22:23
试试如下菜单路径:
  /post1 > Path Opretion >  定义路径、将结果映射到路径上 > Plot Path Item > List Path Items

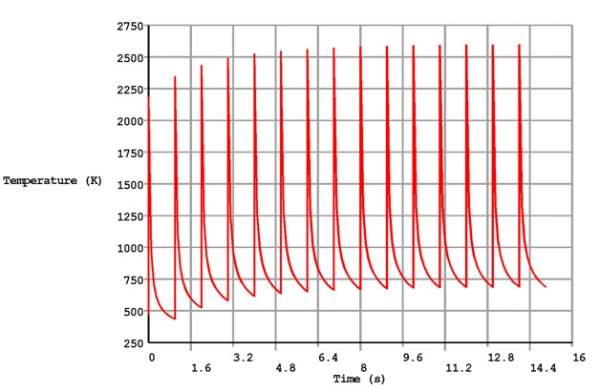

非常感谢!那时间历程的曲线怎么提取呢?像这样的。。。
ansys如何将路径分析的数据导出-2

3楼2013-10-20 15:44:26
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

htbbzzg

铁杆木虫 (著名写手)

★
小木虫: 金币+0.5, 给个红包,谢谢回帖
在 时间历程后处理中,定义变量后,可以 List Variables,然后弹出一个对话框,你可以输入要列出数据的变量编号,然后点击 OK 就可以列出所需的数据。
4楼2013-10-23 07:14:49
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
