四自由度步行机器人结构设计 已有4人参与
|
|

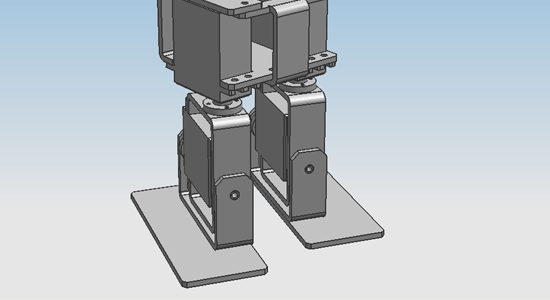

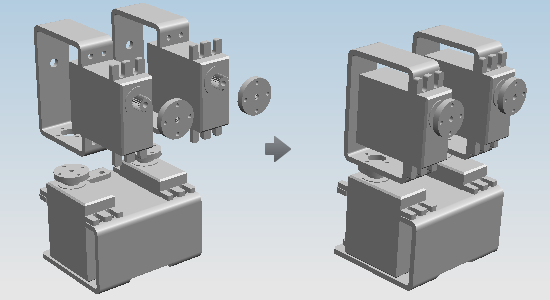

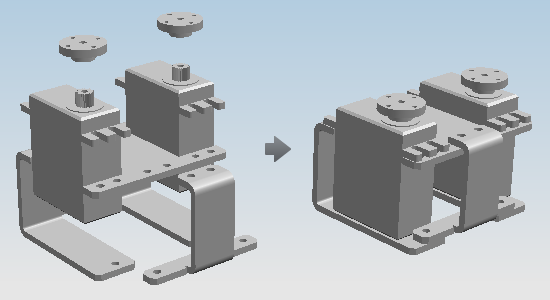

该步行机器人整体结构由3mm厚铝合金板构成，铝合金经裁剪、钻孔、弯曲成所需零件。机器人由4个舵机提供双腿的4个自由度，可简单模拟人的步行。 装配过程为，首先将两个装好舵盘的舵机安装在身体框架上，再用身体腹部钣金件锁紧身体框架。  接着调整腹部两个舵机至中心角度位置，将两个腿部框架分别用螺丝安装在腹部舵机上，然后将另外两个装好舵盘的舵机安装在腿部框架上。  最后调整腿部两个舵机至中心角度位置，安装脚踝和脚底板，脚踝前部直接与舵盘连接，后部使用类似套筒的轴承连接。  上面图片均省略了螺丝，电路板、电池和配线等也没有添加。实际制作时，电路板安装在机器人背部，电池放置在机器人腹腔内。 该四自由度步行机器人的步行姿态如下：  参考：浅草ギ研. 双足步行机器人制作入门. 科学出版社. 2011 [ Last edited by solokid on 2013-10-16 at 17:39 ] |
