[求助] 空气横掠多根圆管模拟,K-E模型,残差K在上升,算不算收敛?

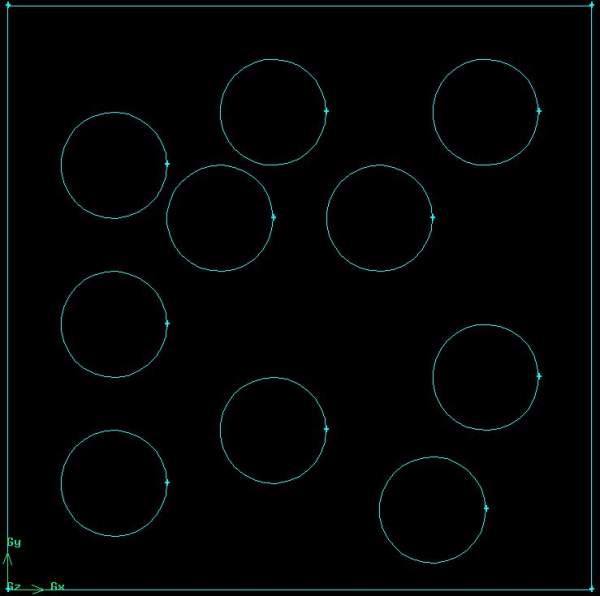

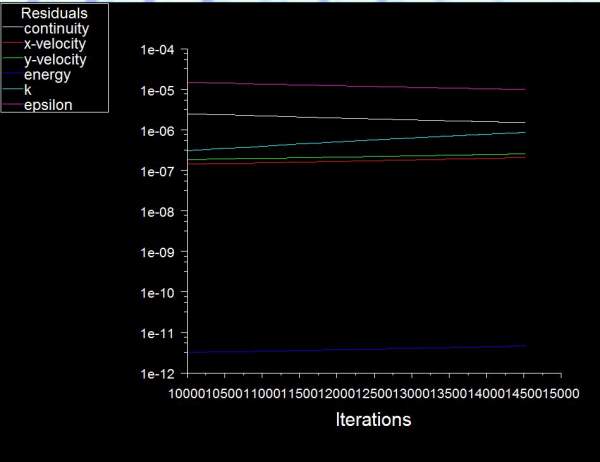

雷诺数只有100,空气横掠多根不规则分布的圆管,管径为1cm,10x10的计算区域,220x220的网格,有进出口延长段,出口段比较长,速度入口,压力出口,上下边为对称边界,稳态,湍流K-E模型,epsilon比较难收敛,目标残差量级要小于1e-5。松弛因子为默认设置。计算9000步前,各项残差都在下降,之后能量有很微小的上升,K残差上升比较明显。等到epsilon残差小于1e-5时,k上升明显。求大家帮忙看看是否可以判断为已达到收敛?计算结果可信否?万分感谢。
空气横掠多根圆管模拟,K-E模型,残差K在上升,算不算收敛?


空气横掠多根圆管模拟,K-E模型,残差K在上升,算不算收敛?-1

[ Last edited by sh060321 on 2013-10-11 at 15:59 ]
