求助：天然气管道焊缝处腐蚀成因？谢谢！！已有1人参与
|
|||
|

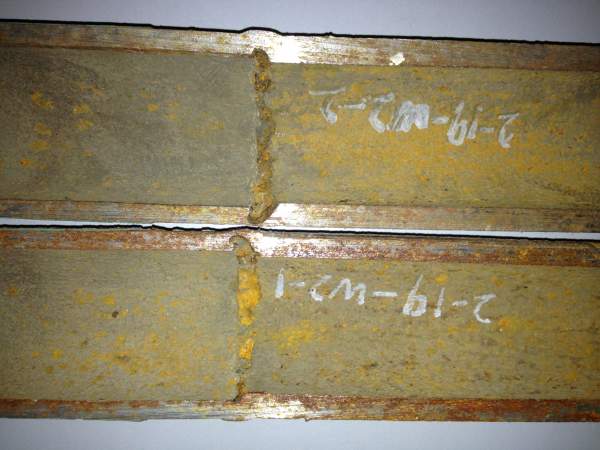

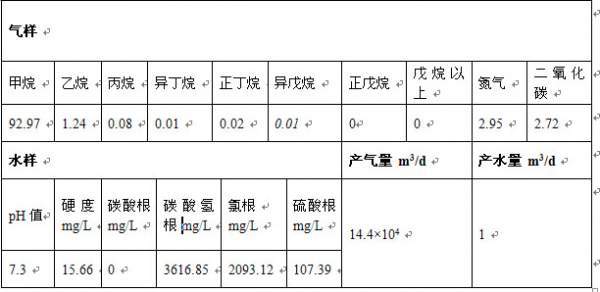

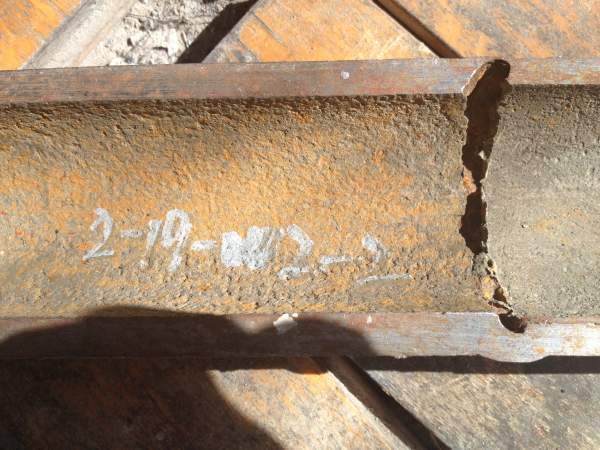

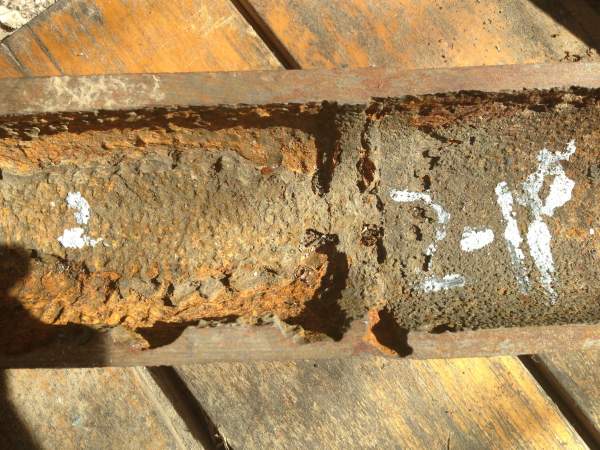

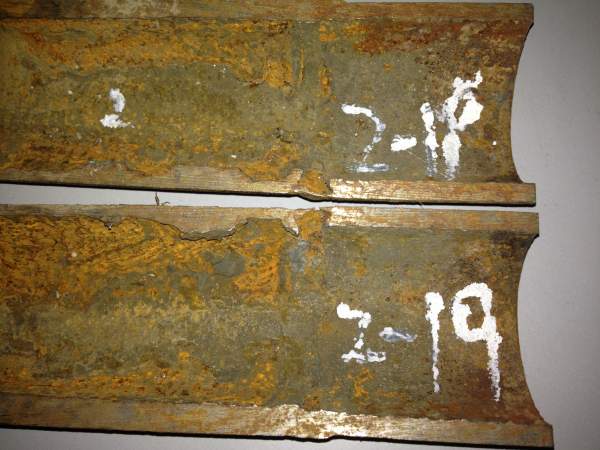

下图是天然气管道焊缝附近区域腐蚀样本解剖图。其中工况是：管道内介质流速为4m/s，压力为10MPa左右，温度为46°; 介质成分：重烃、沙粒、水、Cl-、CO2、氮气、氢氧根、碳酸氢根、PH值、硫酸根、钙离子、镁离子（其中：含水约0.001%，CO2含量为3%，微量细砂）。 从图中可以看出，焊缝附近区域腐蚀比较严重，而且在焊缝处出现沟槽，现在比较困惑的是：管道焊缝及焊缝附近区域的腐蚀及沟槽是如何造成的？个人分析考虑到两种可能： 1. 是焊接质量有问题吗？（如未焊透、材料本身问题、或是异种材料焊接导致的电偶腐蚀？） 2. 是正常的冲刷腐蚀和电化学腐蚀导致吗？那为什么焊缝处腐蚀的如此严重？ 3. 能否分析出是焊接质量问题还是正常腐蚀问题？要具体怎样分析？ 请大家帮忙分析一下原因，或是还有其他可能，谢谢！！  w205h2593556_1376633273_137.jpg  IMG_3339.jpg  IMG_3305.jpg  IMG_3308.jpg  IMG_3335.jpg  IMG_3334.jpg [ Last edited by cliqiu on 2013-10-8 at 15:19 ] |
回复此楼» 收录本帖的淘帖专辑推荐
 金属 |
» 猜你喜欢
到新单位后，换了新的研究方向，没有团队，持续积累2区以上论文，能申请到面上吗
已经有8人回复
-
申请2026年博士
已经有6人回复
-
请问哪里可以有青B申请的本子可以借鉴一下。
已经有5人回复
-
天津工业大学郑柳春团队欢迎化学化工、高分子化学或有机合成方向的博士生和硕士生加入
已经有5人回复
-
寻求一种能扛住强氧化性腐蚀性的容器密封件
已经有6人回复
-
2025冷门绝学什么时候出结果
已经有7人回复
-
请问有评职称，把科研教学业绩算分排序的高校吗
已经有6人回复
-
Bioresource Technology期刊，第一次返修的时候被退回好几次了
已经有7人回复
-
请问下大家为什么这个铃木偶联几乎不反应呢
已经有5人回复
-
康复大学泰山学者周祺惠团队招收博士研究生
已经有6人回复
» 本主题相关商家推荐: (我也要在这里推广)
jinds1944
至尊木虫 (文坛精英)
- 应助: 305 (大学生)
- 贵宾: 0.03
- 金币: 13091.6
- 散金: 6443
- 红花: 867
- 帖子: 12947
- 在线: 1160.2小时
- 虫号: 2519224
- 注册: 2013-06-24
- 性别: GG
- 专业: 金属材料表面科学与工程
2楼2013-10-08 15:53:51
zhongyu11
铜虫 (小有名气)
- 应助: 6 (幼儿园)
- 金币: 66.6
- 散金: 20
- 帖子: 127
- 在线: 54.5小时
- 虫号: 1698695
- 注册: 2012-03-17
- 性别: MM
- 专业: 金属结构材料
7楼2013-10-09 10:00:35
zhongyu11
铜虫 (小有名气)
- 应助: 6 (幼儿园)
- 金币: 66.6
- 散金: 20
- 帖子: 127
- 在线: 54.5小时
- 虫号: 1698695
- 注册: 2012-03-17
- 性别: MM
- 专业: 金属结构材料
9楼2013-10-09 11:01:20
虎之额
捐助贵宾 (职业作家)
- 应助: 12 (小学生)
- 金币: 4423.4
- 散金: 1849
- 红花: 20
- 沙发: 15
- 帖子: 4299
- 在线: 374小时
- 虫号: 2788128
- 注册: 2013-11-08
- 性别: GG
- 专业: 金属材料的凝固与结晶学
【答案】应助回帖
|
先提几个疑问和可能： 1.焊接完工时间大概是什么时候，使用了大概多久成这样的（我个人判断应该没多久）； 2.当时是否需要焊后热处理，焊前预热（本人不了解天然气行业管道焊接大致要求，只知道某些情况下这个钢种焊接是需要这样热处理的）； 3.从整圈腐蚀情况看，存在分布不均匀情况，是否是工况下某个部位（比如管段底部或上部）腐蚀严重，腐蚀现象是否有某种规律和特点，比如，严重区域多集中在存在厚度不均匀的管段对接焊缝处，集中在整个管道的上游管段，或下游，集中在管段的上部或下部（工况时的方位）。 对于以上疑问，如果能提供进一步信息，会更有利于判断。接着说下可能的原因： 从腐蚀情况看，原因比较大的可能是 a.当时工艺细节的问题，不同壁厚焊接时，坡口设计不太合理，背面焊缝成形不良，某些方向或部位容易沉积腐蚀介质； b.腐蚀最严重的区域应该就是最先腐蚀的区域，这个区域如果有规律和特点的话，那这个区域焊接时应该质量较差，比如接头处，仰焊处，应力集中严重，成型也差，容易被腐蚀，先是简单杂质腐蚀，接下来加上电腐蚀等等； c.按照焊接时的标准要求的话，这种焊缝质量最好的可能是刚符合要求，那么焊接工艺就尤为关键了，按照影响质量先后顺序（针对此问题）可能为焊材选择不当、焊接电流偏大或偏小、焊接位置不佳、焊前预热焊后热处理不到位等。 按照可能性大小排位的话，应该是a>b>c；或a+b>c；或c>b>a；或c+b>a。 仅供参考，建议楼主总结下腐蚀的规律特点，有个定量的结果，不只是图片，请教下单位懂理论技术的老前辈。 |
