[求助] 双电层电容和赝电容在Bode图中的区别

请问各位大虾，双电层电容和赝电容在Bode图中有什么区别，怎么通过Bode图分析出材料表现的是双电层电容还是赝电容啊？
回复此楼

» 收录本帖的淘帖专辑推荐

电化学测试、图像以及分析

» 猜你喜欢

» 本主题相关商家推荐: (我也要在这里推广)

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2013-10-06 16:14:17
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

langzhizhou

版主 (职业作家)

【答案】应助回帖

感谢参与，应助指数 +1
所谓赝电容，假电容 只是化学的说法
因为电容来源于电子电路的概念
而套用到电极界面，双电层电容   往往有差异，不可能出现完美的电容

基本都是漏电的电容，也就是用假电容来代替
赞一下(1人) 回复此楼
何处高楼无可醉，谁家红袖不相怜！
4楼2013-10-07 01:02:10
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

烟云

银虫 (著名写手)

【答案】应助回帖

感谢参与，应助指数 +1
引用回帖:
5楼: Originally posted by dong1991 at 2013-10-07 09:45:08
Bode图在2楼显示，谢谢啊...

我说错了，给个nyquist图看看。这俩图的名字老是弄混，不好意思。理想的双电层电容的nyquist曲线应该是一个性感的半圆弧。赝电容高频段和低频段分别会有两个圆弧。这是最直观的区别。理论上的区别这里不太好细说，建议看看老曹和老楚合写那本电化学阻抗谱导论。
赞一下(1人) 回复此楼
7楼2013-10-07 10:44:54
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

烟云

银虫 (著名写手)

【答案】应助回帖

★ ★ ★ ★ ★
dong1991: 金币+5, ★有帮助 2013-10-07 16:47:16
刚才忘了楼主的真正问题了，从bode图上看，这里应该是赝电容。
赞一下(1人) 回复此楼

» 本帖已获得的红花（最新10朵）

dong1991
8楼2013-10-07 10:47:16
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

langzhizhou

版主 (职业作家)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★
dong1991: 金币+20, ★★★很有帮助 2013-10-08 21:06:50
引用回帖:
6楼: Originally posted by dong1991 at 2013-10-07 09:46:00
请您分析一下2楼的bode图呗，能看出是赝电容还是双层电容吗？谢谢啊...

物理电容的相位角标准值是90度，而纯电阻的相位角是0度；
赝电容处于两者之间，所以二楼的图显示为赝电容；
赞一下(1人) 回复此楼
何处高楼无可醉，谁家红袖不相怜！
10楼2013-10-08 20:08:44
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

dong1991

木虫 (小有名气)

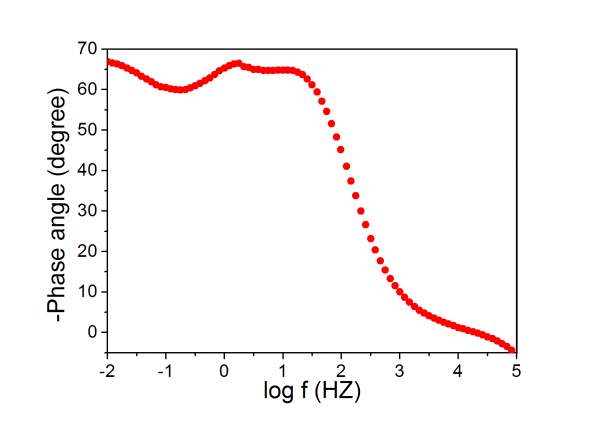

求助各位大虾了！如该图，反映的是赝电容还是电双层电容？该怎么分析啊？
双电层电容和赝电容在Bode图中的区别
赞一下 回复此楼
2楼2013-10-06 21:29:46
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

烟云

银虫 (著名写手)
给个bode图也好看些嘛
赞一下 回复此楼
3楼2013-10-06 23:42:13
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

dong1991

木虫 (小有名气)
引用回帖:
3楼: Originally posted by 烟云 at 2013-10-06 23:42:13
给个bode图也好看些嘛

Bode图在2楼显示，谢谢啊
赞一下 回复此楼
5楼2013-10-07 09:45:08
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

dong1991

木虫 (小有名气)
引用回帖:
4楼: Originally posted by langzhizhou at 2013-10-07 01:02:10
所谓赝电容，假电容 只是化学的说法
因为电容来源于电子电路的概念
而套用到电极界面，双电层电容   往往有差异，不可能出现完美的电容

基本都是漏电的电容，也就是用假电容来代替

请您分析一下2楼的bode图呗，能看出是赝电容还是双层电容吗？谢谢啊
赞一下 回复此楼
6楼2013-10-07 09:46:00
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

dong1991

木虫 (小有名气)
送红花一朵
引用回帖:
8楼: Originally posted by 烟云 at 2013-10-07 10:47:16
刚才忘了楼主的真正问题了，从bode图上看，这里应该是赝电容。

嗯，谢谢您啦！请问这个赝电容是怎么看出来的？赝电容的Bode图是什么样子的，而电双层电容的Bode图是什么样的啊？唉，投了篇文章，审稿人要作Bode图分析是赝电容行为还是双电层电容行为，做出来是这个样子的，自己不懂，不会分析啊！
赞一下 回复此楼
9楼2013-10-07 16:45:15
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
