[求助] 碳纳米管的HRTEM及快速傅里叶变换

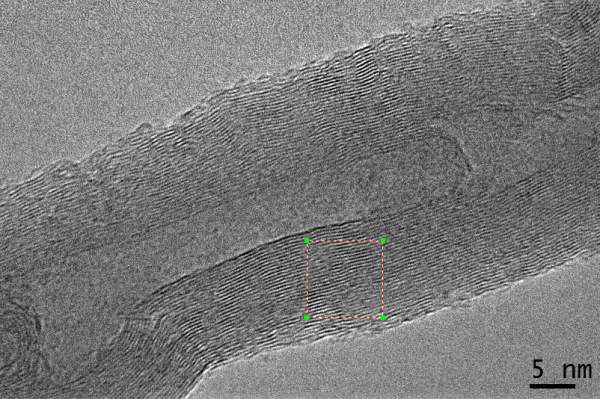

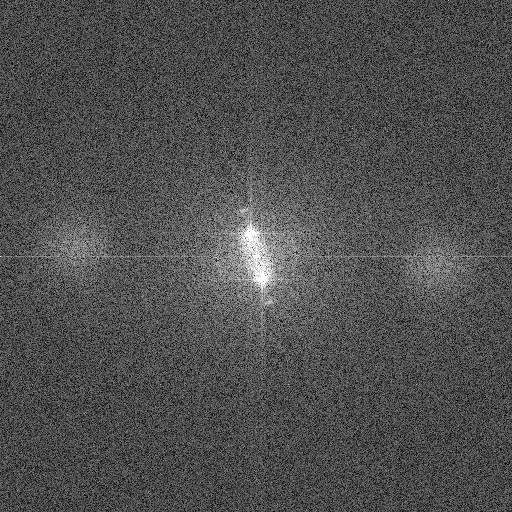

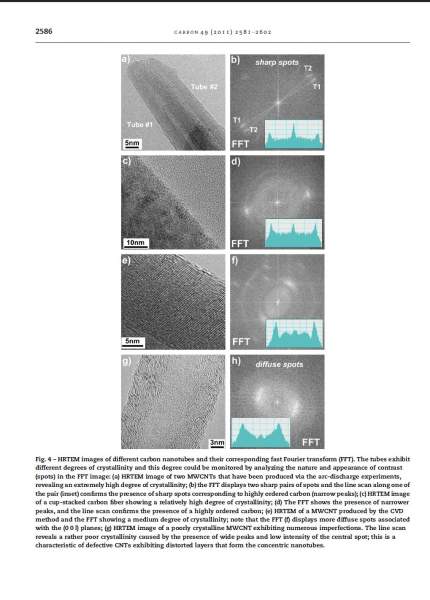

看到文献上面介绍可以用FFT来判定碳纳米管的结晶度，以及来计算晶面间距（第二点之前在论坛上也看到过）。但看了一些文献，还是不会，图1和图2是文献里面的，图3和4是我自己做的，我不知道怎么看，自己的图上哪个是（002）和（100），另外图2里面插的直方图也不知道怎么做出来的，代表的什么？
碳纳米管的HRTEM及快速傅里叶变换


碳纳米管的HRTEM及快速傅里叶变换-1


碳纳米管的HRTEM及快速傅里叶变换-2


碳纳米管的HRTEM及快速傅里叶变换-3
回复此楼

» 收录本帖的淘帖专辑推荐

wulishi8在碳材料和其他专业问题的回复

» 猜你喜欢

» 本主题相关商家推荐: (我也要在这里推广)
人生最重要的不是所在的位置，而是所朝的方向
1楼 2013-10-04 18:10:12
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wulishi8

专家顾问 (知名作家)

【答案】应助回帖

★ ★ ★ ★ ★
感谢参与，应助指数 +1
kunpeng1782: 专家考核, 谢谢您的指导 2013-10-04 19:10:11
tianbing008: 金币+5, ★★★很有帮助 2013-10-05 16:15:42
你的HRETM图里面的碳管管壁很不平整， 因此做不出像图1中那样清晰的点阵。
图2中的那个图，是画一条线，在此线上面明暗强度分布图。
对于你的情况，只能测试一定数量的碳管层数的距离除以层数，来得到平均层间距了。
赞一下 回复此楼
中山大学材料学院招聘博士后和专职研究员，年薪20万起，请站内联系，谢谢。
2楼2013-10-04 18:17:28
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

lyl19880524

金虫 (小有名气)

【答案】应助回帖

★ ★ ★ ★ ★
感谢参与，应助指数 +1
tianbing008: 金币+5, ★★★很有帮助 2013-10-05 16:15:52
具体是（002）还是（100）是通过衍射斑（中心）与其他衍射斑点的距离和碳纳米管的xrd图谱中的d值一一对照得出。第二点，直方图通过TEM 分析软件就可以得到，你使用工具画一条直线通过你所感兴趣的斑点就能得到所示的直方图。通过直方图的标尺，可以便捷的读出中心衍射斑点和其他衍射斑点的距离，这样就得到了d值。剩下的步骤就是和之前说的一样，对比XRD图的d值就可以了。
赞一下 回复此楼
3楼2013-10-05 04:14:11
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

tianbing008

铁杆木虫 (著名写手)
引用回帖:
2楼: Originally posted by wulishi8 at 2013-10-04 18:17:28
你的HRETM图里面的碳管管壁很不平整， 因此做不出像图1中那样清晰的点阵。
图2中的那个图，是画一条线，在此线上面明暗强度分布图。
对于你的情况，只能测试一定数量的碳管层数的距离除以层数，来得到平均层间距了 ...

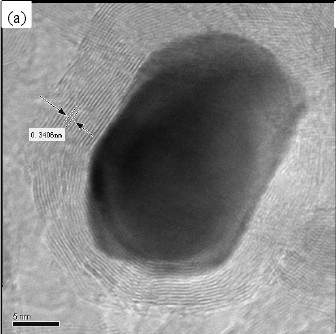

谢谢了，我明白了。另外，经常在文献中可以看到标注晶面间距的，比如图中那种，这个在DM中有直接的工具吗，还是自己后来标的？DM中line plot tools是做什么的呢
碳纳米管的HRTEM及快速傅里叶变换-4


碳纳米管的HRTEM及快速傅里叶变换-5
赞一下 回复此楼
人生最重要的不是所在的位置，而是所朝的方向
4楼2013-10-05 16:15:24
