小木虫论坛-学术科研互动平台 » 计算模拟区 » 计算模拟 » 用fluent模拟向一个封闭容器（如：啤酒瓶）注水的过程
101/1返回列表
查看: 4023  |  回复: 9
只看楼主 @他人 存档 新回复提醒 (忽略) 收藏    在APP中查看

矿工行走天下

新虫 (小有名气)

[求助] 用fluent模拟向一个封闭容器（如：啤酒瓶）注水的过程 已有1人参与

1.如果进出口都在同一面，边界条件该怎么设置？（向一个圆柱形窄口长桶中注水，空气从里面逸出）
2.（接上个叙述）延长迭代时间，水在图中显示会越来越多吗？
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2013-10-04 14:48:44
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

chenqian0712

新虫 (初入文坛)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★
感谢参与，应助指数 +1
矿工行走天下: 金币+1 2013-10-06 08:54:18
矿工行走天下: 金币+3, ★有帮助 2013-10-06 08:54:57
csgt0: 金币+1, 谢谢 2013-10-08 16:34:21
矿工行走天下: 金币+2 2013-10-19 09:18:43
进出口在同一平面是什么意思？是注水的容器和被注水容器的两个面重合了吗？那样的话我觉得还是画两个面，一个作为出水面，一个作为进水面，分别设置条件，延长迭代时间水会越来越多的
赞一下(1人) 回复此楼
2楼2013-10-05 15:02:46
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

矿工行走天下

新虫 (小有名气)
引用回帖:
2楼: Originally posted by chenqian0712 at 2013-10-05 15:02:46
进出口在同一平面是什么意思？是注水的容器和被注水容器的两个面重合了吗？那样的话我觉得还是画两个面，一个作为出水面，一个作为进水面，分别设置条件，延长迭代时间水会越来越多的

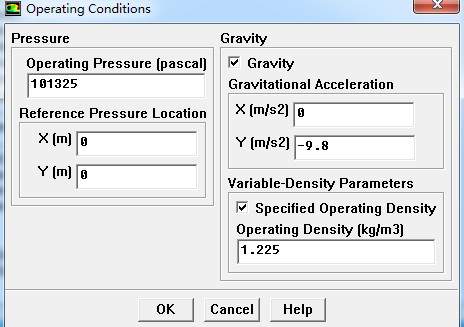

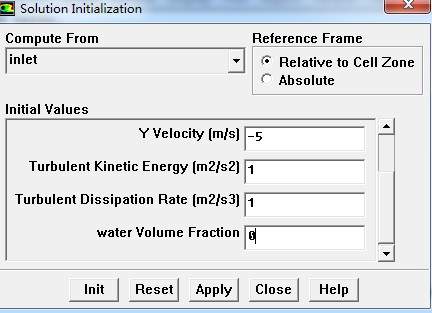

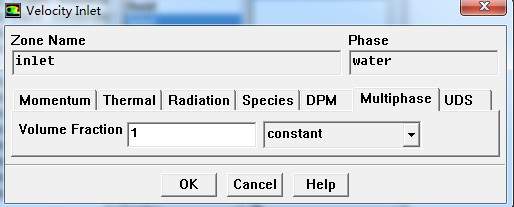

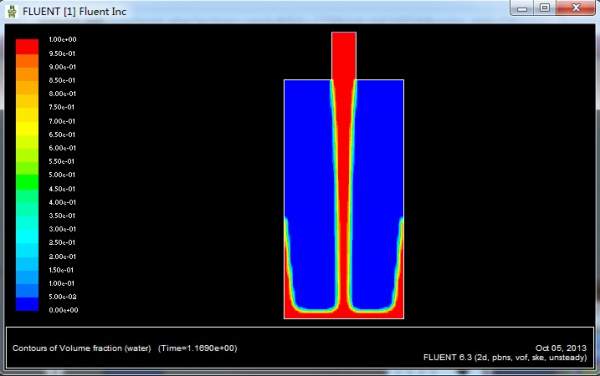

不好意思我没说清楚，我的意思就像向啤酒瓶中注水，水从瓶口进去，空气从瓶口出来，于是进出口都是同一平面。由于是平面问题，所以我所设置的重力加速度是向下的即-9.8，其他的见图。主要设置如图所示，其他的都是按部就班的并没有设置什么参数，基本上都是默认的，还有我只设置一个速度入口，没有设置出口，大致情况如此，但是水却沿着瓶壁上流，请问怎么回事啊！拜谢！！！
用fluent模拟向一个封闭容器（如：啤酒瓶）注水的过程


用fluent模拟向一个封闭容器（如：啤酒瓶）注水的过程-1


用fluent模拟向一个封闭容器（如：啤酒瓶）注水的过程-2


用fluent模拟向一个封闭容器（如：啤酒瓶）注水的过程-3


用fluent模拟向一个封闭容器（如：啤酒瓶）注水的过程-4
赞一下 回复此楼
3楼2013-10-05 20:54:40
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

crystalhert

金虫 (正式写手)
问题解决了没，我也遇到同样的问题
赞一下 回复此楼
4楼2013-10-10 16:29:07
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

矿工行走天下

新虫 (小有名气)
引用回帖:
4楼: Originally posted by crystalhert at 2013-10-10 16:29:07
问题解决了没，我也遇到同样的问题

解决了，是没有设出口边界的原因。
赞一下 回复此楼
5楼2013-10-10 19:10:56
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

chaoren360

新虫 (初入文坛)
引用回帖:
5楼: Originally posted by 矿工行走天下 at 2013-10-10 19:10:56
解决了，是没有设出口边界的原因。...

请问楼主能发个结果上来看看吗
赞一下 回复此楼
从绝望中寻找希望，人生最终辉煌
6楼2013-10-11 11:48:52
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

矿工行走天下

新虫 (小有名气)
引用回帖:
6楼: Originally posted by chaoren360 at 2013-10-11 11:48:52
请问楼主能发个结果上来看看吗...

其实我也是新手，我是在其侧面开了口子设为outflow边界，于是水就不向上流了，至于对不对我也不知道，你自己可以试试。
赞一下 回复此楼
7楼2013-10-11 14:18:50
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

矿工行走天下

新虫 (小有名气)
引用回帖:
7楼: Originally posted by 矿工行走天下 at 2013-10-11 14:18:50
其实我也是新手，我是在其侧面开了口子设为outflow边界，于是水就不向上流了，至于对不对我也不知道，你自己可以试试。...

解决
回复此楼
8楼2013-10-19 09:14:03
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

矫小昕

新虫 (初入文坛)

【答案】应助回帖

楼主具体怎么操作的，想自己仿真学习一下。暂时我画了一个圆柱容器的三维，倒入到workbench中了，后面怎么做？
先划分网格么？求教具体的操作。
赞一下 回复此楼
9楼2015-05-04 09:41:45
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

蓝色咖喱豆

新虫 (初入文坛)
引用回帖:
3楼: Originally posted by 矿工行走天下 at 2013-10-05 20:54:40
不好意思我没说清楚，我的意思就像向啤酒瓶中注水，水从瓶口进去，空气从瓶口出来，于是进出口都是同一平面。由于是平面问题，所以我所设置的重力加速度是向下的即-9.8，其他的见图。主要设置如图所示，其他的都是 ...

请问楼主，不设置出口，不是质量不守恒了吗？可以计算吗？我的模型只有进口没有出口，就会出现连续方程不满足的问题，麻烦各路大神指导！
赞一下 回复此楼
10楼2015-05-18 10:44:02
