[求助] 求助simulink里如何用方框图表示分子次数高于分母的表达式? 已有2人参与

求助~

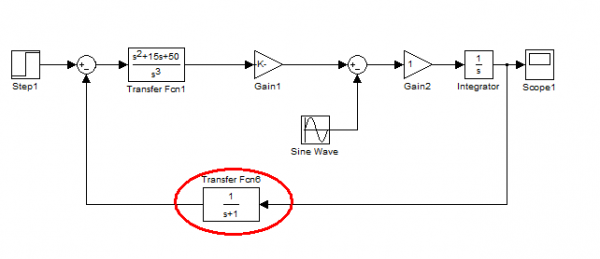

在进行传递函数仿真模拟时,有一个环节的传递函数分子次数高于分母,请问该如何选择方框图呢?如图所示,标红部分应为(42*s2+1176s+11760)/(1176s+11760)谢谢!
求助simulink里如何用方框图表示分子次数高于分母的表达式?
回复此楼
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

WWJ1991

木虫 (正式写手)

【答案】应助回帖

感谢参与,应助指数 +1
写成两项相加,其中有一项分子可以提取s。
2楼2013-09-30 16:44:41
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

xiaoguy228

金虫 (小有名气)

引用回帖:
2楼: Originally posted by WWJ1991 at 2013-09-30 16:44:41
写成两项相加,其中有一项分子可以提取s。

谢谢!不过分子提取s后有其相应的模块吗?这个s该如何在simulink里面表示呢?谢谢!
3楼2013-10-08 08:26:29
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

sp_tried

铜虫 (初入文坛)

引用回帖:
3楼: Originally posted by xiaoguy228 at 2013-10-08 08:26:29
谢谢!不过分子提取s后有其相应的模块吗?这个s该如何在simulink里面表示呢?谢谢!...

s用导数模块du/dt应该可以实现吧?
oneforall,andallforone!
4楼2013-10-19 14:03:09
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

一眼看到J

新虫 (初入文坛)

【答案】应助回帖

那再请问一下我知道应该是用微分模块,可是两项相加应该用add还是应该用sum呢?或者还是其他的模块。因为我最近在做仿真,正好就遇到这个问题,而且仿真出来的结果都是不稳定。求助各位大神啊,谢谢!!!
5楼2015-11-22 11:11:27
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Erick666

新虫 (初入文坛)

6楼2023-02-21 14:58:07
