[交流] 请教污水泵排水管道中阀门分别是什么？

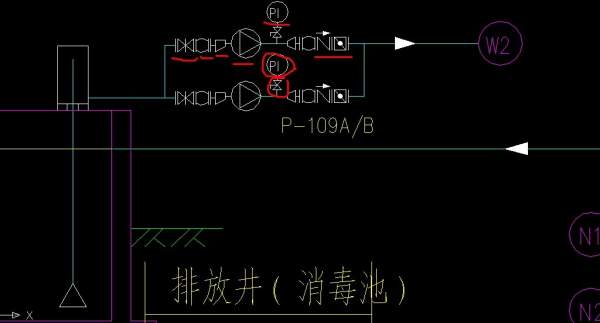

请教污水泵排水管道中阀门分别是什么？闸阀往后是柔性管再是大小头吗？还有个PI的标标志是啥？另外，这个泵是两用一备吧？
请教污水泵排水管道中阀门分别是什么？

[ Last edited by 虚阁悬琴 on 2013-9-29 at 14:28 ]
回复此楼

» 猜你喜欢

» 抢金币啦！回帖就可以得到:

查看全部散金贴
1楼 2013-09-29 14:13:55
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

yukimura0122

新虫 (初入文坛)
★ ★
小木虫: 金币+0.5, 给个红包，谢谢回帖
虚阁悬琴: 金币+1, 哈哈！回答的很专业啊！谢谢！ 2013-10-13 15:06:50
梯形的是偏心异径管。当吸水口低于泵的吸口时，异径管的上端要与泵的吸口上端齐平。当吸水管路高于泵的进口时，异径管下端要与泵的吸口下端齐平。这叫下进上平，上进下平。这样是为了防止管道泵的进口端产生死角，将水中的杂质淤积在死角里。化工管道安装规范里有这一条。
赞一下(1人) 回复此楼
9楼2013-10-13 00:19:02
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

bya725

银虫 (初入文坛)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
从左往右，截止阀，软接，偏心异径（梯形那个），水泵，同心异径，软接，止回阀，蝶阀，PI是需要安装一个压力表测压，大功率的水泵一般都要配压力表的。
赞一下(1人) 回复此楼
16楼2014-01-08 16:34:21
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

loveruirui

新虫 (初入文坛)
★ ★
小木虫: 金币+0.5, 给个红包，谢谢回帖
虚阁悬琴: 金币+1, 嗯，多谢。另外，能帮忙说一下里面阀门的名称吗？ 2013-10-07 13:14:47
PI是压力指示，就是一个显示压力的仪表。
赞一下 回复此楼
3楼2013-10-04 17:24:07
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

ffengyiwen

木虫 (小有名气)
一用一备
回复此楼
4楼2013-10-07 23:37:25
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

虚阁悬琴

捐助贵宾 (著名写手)
引用回帖:
2楼: Originally posted by yingying1588 at 2013-09-29 23:26:10

哥们，别流汗，哈哈。
回复此楼
5楼2013-10-08 09:58:00
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

虚阁悬琴

捐助贵宾 (著名写手)
引用回帖:
4楼: Originally posted by ffengyiwen at 2013-10-07 23:37:25
一用一备

嗯，谢谢！
回复此楼
6楼2013-10-08 09:58:10
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

ffengyiwen

木虫 (小有名气)
★ ★
小木虫: 金币+0.5, 给个红包，谢谢回帖
虚阁悬琴: 金币+1, 哦！哈哈！多谢！ 2013-10-08 17:46:46
带箭头的是止回阀，或者叫逆止阀。右边的应该是电磁阀
赞一下 回复此楼
7楼2013-10-08 17:24:17
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

swlilike666

金虫 (正式写手)
★ ★
小木虫: 金币+0.5, 给个红包，谢谢回帖
虚阁悬琴: 金币+1, 嗯！谢谢啦！ 2013-10-10 10:56:26
从左往右，第一个是截止阀，鼔型的是软连接，减震用的；梯形那个没用过，pi是压力表，N型是逆止阀，方块中间带点那个好像是电磁阀，不知道这个图中什么用！
赞一下 回复此楼
8楼2013-10-10 07:42:10
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

yukimura0122

新虫 (初入文坛)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
最右边的那个是蝶阀。
赞一下 回复此楼
10楼2013-10-13 00:28:53
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

yukimura0122

新虫 (初入文坛)
★ ★
小木虫: 金币+0.5, 给个红包，谢谢回帖
虚阁悬琴: 金币+1, 多谢！很专业！ 2013-10-13 15:07:17
左下角的三角是吸水端的同心异径管，俗称喇叭口。这样安装的目的是为了减小吸水真空段的管道阻力，降低水头损失。上面那个长方形是引水器。因为用的泵是离心泵，这样做可以使泵腔内始终有水而不用每次开泵都要进行灌水操作。
赞一下 回复此楼
11楼2013-10-13 00:37:04
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

虚阁悬琴

捐助贵宾 (著名写手)
引用回帖:
10楼: Originally posted by yukimura0122 at 2013-10-13 00:28:53
最右边的那个是蝶阀。

多谢！
回复此楼
12楼2013-10-13 15:07:29
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

似未存在

金虫 (小有名气)
啦普及常识~！
回复此楼
14楼2013-10-29 10:22:19
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

虚阁悬琴

捐助贵宾 (著名写手)
引用回帖:
14楼: Originally posted by 似未存在 at 2013-10-29 10:22:19
啦普及常识~！

大口径发啦款到即发拉克将的了
赞一下 回复此楼
15楼2013-10-29 10:30:26
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

虚阁悬琴

捐助贵宾 (著名写手)
引用回帖:
16楼: Originally posted by bya725 at 2014-01-08 16:34:21
从左往右，截止阀，软接，偏心异径（梯形那个），水泵，同心异径，软接，止回阀，蝶阀，PI是需要安装一个压力表测压，大功率的水泵一般都要配压力表的。

不错！给力！
回复此楼
17楼2014-01-09 09:05:17
