[求助] 如何用tecpolt做横剖面和纵剖面交线的速度分布图

如何做横剖面和纵剖面交线的速度分布图
如何用tecpolt做横剖面和纵剖面交线的速度分布图
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
坚持就能成功
1楼 2013-09-27 22:04:10
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

achilFes1990

木虫 (著名写手)

【答案】应助回帖

★
感谢参与，应助指数 +1
1592203609: 金币+1, 谢谢回帖 2013-09-28 11:55:18
这个如果是我的话，我会在fluent里面先把这条线做出来，然后导入tecplot直接作图
赞一下(1人) 回复此楼
扫一扫关注我的微信公众号，共同学习船舶CFD
2楼2013-09-28 08:40:49
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

l鲁猎人

金虫 (小有名气)
引用回帖:
2楼: Originally posted by achilFes1990 at 2013-09-28 08:40:49
这个如果是我的话，我会在fluent里面先把这条线做出来，然后导入tecplot直接作图

非常感谢！是否能将fluent不同条件下模拟的同一横线的速度分布，都用tecplot同时显示出来，便于比较？
赞一下 回复此楼
坚持就能成功
3楼2013-09-29 20:21:18
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

achilFes1990

木虫 (著名写手)

【答案】应助回帖

可以的，在fluent里面做出这条线，然后将你感兴趣的数值保存，两种情形都是这样，就得到两组数据，到tecplot里面作图即可。

[ 发自手机版 http://muchong.com/3g ]
赞一下(1人) 回复此楼
扫一扫关注我的微信公众号，共同学习船舶CFD
4楼2013-09-30 06:04:08
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

l鲁猎人

金虫 (小有名气)
引用回帖:
4楼: Originally posted by achilFes1990 at 2013-09-30 06:04:08
可以的，在fluent里面做出这条线，然后将你感兴趣的数值保存，两种情形都是这样，就得到两组数据，到tecplot里面作图即可。

请指点

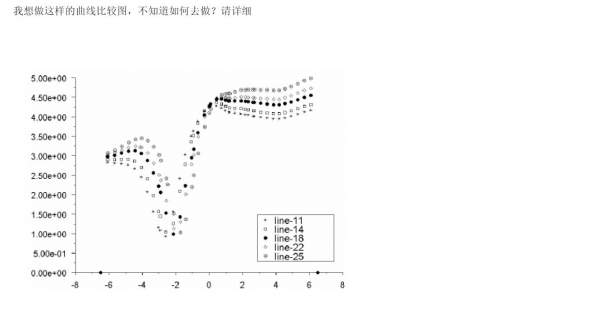

如何用tecpolt做横剖面和纵剖面交线的速度分布图-1

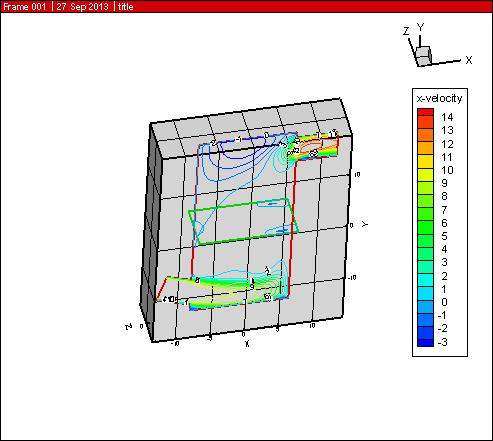

如何用tecpolt做横剖面和纵剖面交线的速度分布图-2
赞一下 回复此楼
坚持就能成功
5楼2013-09-30 07:48:22
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

achilFes1990

木虫 (著名写手)

【答案】应助回帖

下面那个图，用origin做要简单一些，你在fluent里面画出第一个图的时候，控制面板里面应该有一项write，点击那个会保存一个文件，这个文件你可以用记事本打开，里面的数据可以直接复制到origin里面，然后勾选相应的列进行作图，添加图例即可。
关于第二个图，我觉得是不是你在tecplot里面没有选对正确的量进行作图，要不然不可能会这样的啊。
赞一下 回复此楼
扫一扫关注我的微信公众号，共同学习船舶CFD
6楼2013-09-30 15:40:47
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

achilFes1990

木虫 (著名写手)

【答案】应助回帖

第二个图的横坐标错了
赞一下 回复此楼
扫一扫关注我的微信公众号，共同学习船舶CFD
7楼2013-09-30 15:41:34
