[求助] ICEMCFD 垂直轴风力机2D平面 MESH Element Extrude拉伸时出错

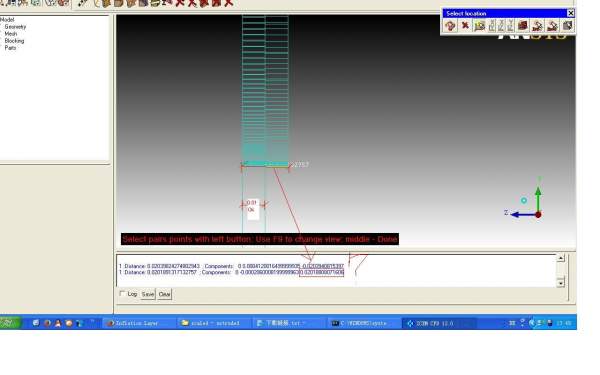

模拟垂直轴风机。网格已经打好。外边一个静态区。中间是个旋转区域，里面包括3个叶片和轴。CFX计算必须给一个厚度。结果用Edit Mesh 里面的拉伸网格(extrude) 0.01m 时，中间旋转区域显示厚度为
0.02.静态区是正常的。 想请教一下大家。这是什么原因导致的?

我自己用简单的例子试了一下，都不会出现这种问题。求解阿。
ICEMCFD 垂直轴风力机2D平面 MESH Element Extrude拉伸时出错
回复此楼

» 猜你喜欢
1楼 2013-09-27 02:54:55
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

tarcy

金虫 (正式写手)

【答案】应助回帖

★ ★ ★ ★ ★ ★
感谢参与，应助指数 +1
臭水沟: 金币+1, 谢谢交流~ 2013-09-27 19:51:12
madderlove: 金币+5, ★★★★★最佳答案 2013-09-28 03:37:44
具体原因不知道，你用别的拉伸方法，extrude along curve。
赞一下(1人) 回复此楼
2楼2013-09-27 16:32:16
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

madderlove

新虫 (初入文坛)
引用回帖:
2楼: Originally posted by tarcy at 2013-09-27 16:32:16
具体原因不知道，你用别的拉伸方法，extrude along curve。

谢谢，我用了这个方法试了，可以。可能是几何图形太复杂的缘故。
赞一下 回复此楼
3楼2013-09-28 03:30:33
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

tarcy

金虫 (正式写手)
引用回帖:
3楼: Originally posted by madderlove at 2013-09-28 03:30:33
谢谢，我用了这个方法试了，可以。可能是几何图形太复杂的缘故。...

fix distance通常需要判断适量和距离再做拉伸，有两个变量需要定义。 along curve相较起来更明确。 icem里面做简单几何还蛮方便的，用后者没那么多问题。

[ 发自手机版 http://muchong.com/3g ]
赞一下 回复此楼
4楼2013-09-28 19:06:08
