[求助] CV曲线方向

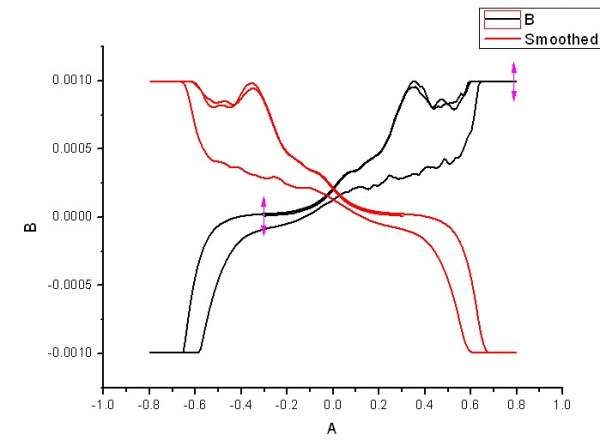

请教各位：我开始接触电化学实验，现在用电化学测试黄铁矿表面的氧化还原的性质，以黄铁矿为工作电极，铂片为对电极，饱和甘汞电极为参比电极。在测试CV曲线时 ，图像是反的，如下图：
  测出是红色曲线，我看到所有的文献都是黑色曲线的那个走势，不应该是反的呀？？求各位帮帮我吧，，不胜感激！！当然我这个实验做的不好，，曲线不能说明什么问题，，关键是怎么会是反向的呀？？
CV曲线方向
回复此楼

» 猜你喜欢
共同学习
1楼 2013-09-23 16:53:49
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

人一叩

金虫 (小有名气)

【答案】应助回帖

感谢参与，应助指数 +1
可以设置的横纵坐标的走向，绝对不是什么夹子反了，正负电极接反！设置跟工作站的品牌有关。看好说明书多找找设置，以前我经常设置这个走向的！因为国际期刊和国内期刊里图的走向正好相反。
赞一下(1人) 回复此楼
我不是外貌协会的，找对象，更看重的气质。另外，我觉得长的丑的没有气质。
10楼2013-09-26 11:09:51
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

gxytju2008

专家顾问 (文坛精英)

【答案】应助回帖

感谢参与，应助指数 +1
跟你工作站程序设置有关,调程序可以,或者干脆导出来origin改一下就行了
赞一下(1人) 回复此楼
11楼2013-09-26 14:35:53
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

riverside_75

铜虫 (初入文坛)
看上去像工作电极和参比电极接反了。特别要检查软件里面的设置。
赞一下 回复此楼
2楼2013-09-23 22:55:42
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

oyt890225

新虫 (初入文坛)
引用回帖:
2楼: Originally posted by riverside_75 at 2013-09-23 22:55:42
看上去像工作电极和参比电极接反了。特别要检查软件里面的设置。

那应该不太可能，，我用的是上海辰华604E的电化学工作站。绿色接工作电极，红色接对电极，白色接参比电极。。不知道是什么问题，就是在负电位扫描时，出现正电流；而在正电位扫描出现的是负电流。。很奇怪，，
赞一下 回复此楼
共同学习
3楼2013-09-23 23:55:04
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

oyt890225

新虫 (初入文坛)
引用回帖:
2楼: Originally posted by riverside_75 at 2013-09-23 22:55:42
看上去像工作电极和参比电极接反了。特别要检查软件里面的设置。

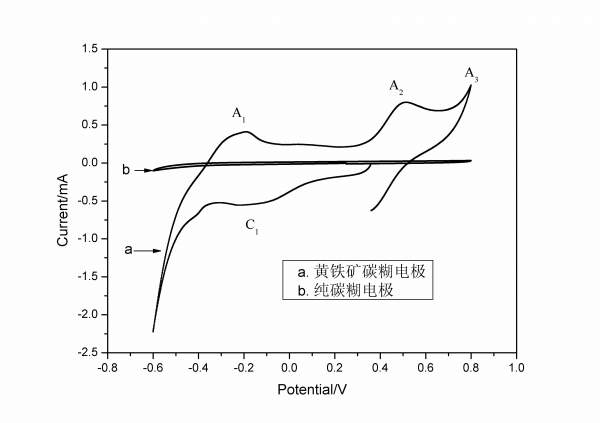

这是文献中别人的一个走势，，正好是跟我的走势相反
CV曲线方向-1
赞一下 回复此楼
共同学习
4楼2013-09-24 00:01:44
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

oyt890225

新虫 (初入文坛)
引用回帖:
2楼: Originally posted by riverside_75 at 2013-09-23 22:55:42
看上去像工作电极和参比电极接反了。特别要检查软件里面的设置。

这是文献中别人的一个走势，，正好是跟我的走势相反
CV曲线方向-2
赞一下 回复此楼
共同学习
5楼2013-09-24 00:09:58
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

libin1987

金虫 (著名写手)

【答案】应助回帖

感谢参与，应助指数 +1
你看一下工作手册，到底哪个鳄鱼夹是夹正极，哪个负极
赞一下 回复此楼
6楼2013-09-24 08:23:51
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

644015556

木虫 (正式写手)

【答案】应助回帖

感谢参与，应助指数 +1
很可能就是鳄鱼夹子夹反了，当然也可能你的设置有问题，最好按照标准再做一次，有可能有大的发现哦

[ 发自小木虫客户端 ]
赞一下 回复此楼
7楼2013-09-24 08:48:40
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

riverside_75

铜虫 (初入文坛)
引用回帖:
3楼: Originally posted by oyt890225 at 2013-09-23 23:55:04
那应该不太可能，，我用的是上海辰华604E的电化学工作站。绿色接工作电极，红色接对电极，白色接参比电极。。不知道是什么问题，就是在负电位扫描时，出现正电流；而在正电位扫描出现的是负电流。。很奇怪，，...

鳄鱼夹子估计你不会夹错，让你看一下软件的设置。就像鼠标也可以通过系统设置把左右键调换嘛。
赞一下 回复此楼
8楼2013-09-24 19:03:27
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

huyangliaio

金虫 (小有名气)

新虫

【答案】应助回帖

感谢参与，应助指数 +1
引用回帖:
8楼: Originally posted by riverside_75 at 2013-09-24 19:03:27
鳄鱼夹子估计你不会夹错，让你看一下软件的设置。就像鼠标也可以通过系统设置把左右键调换嘛。...

系统设置， 阳极为正。
赞一下 回复此楼
半清醒半糊涂，但偶还在前进中……
9楼2013-09-24 22:01:35
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
