应《网络安全法》要求，自2017年10月1日起，未进行实名认证将不得使用互联网跟帖服务。为保障您的帐号能够正常使用，请尽快对帐号进行手机号验证，感谢您的理解与支持！

24小时热门版块排行榜

小木虫论坛-学术科研互动平台 » 材料区 » 微米和纳米 » 合成表征 » 超声化学法合成y-Al2O3为什么热处理出来一直是黑色的
51/1返回列表
查看: 707  |  回复: 4
只看楼主 @他人 存档 新回复提醒 (忽略) 收藏    在APP中查看

victor_zf

新虫 (初入文坛)

[求助] 超声化学法合成y-Al2O3为什么热处理出来一直是黑色的

原料：正葵烷  异辛酸铝
工艺： 1：原料混合在0℃下超声10min
           2：离心分离
           3.  80℃下真空干燥5h
           4.研磨成粉热处理（热处理条件如下）：管式炉通空气
          1. 0-240 ℃  2 ℃/min                              白色变淡黄
          2. 240℃-240 ℃          保温 4h                淡黄
          3.240 ℃ -700 ℃      2 ℃/min                  淡黄转黄色转褐色
         4. 700 ℃-700 ℃         保温5h                 灰色

有几个疑问：
1.为什么我照文献的方法超声10分钟后出来的是悬浮液，不是溶胶？超声60分钟才是溶胶
2.为什么烧不白，颜色是灰的？我还在第二步加了离心，洗涤，用正已烷洗，反复5次，仍然是灰的？

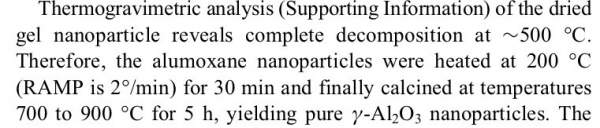

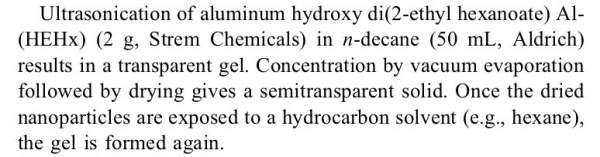

附录：1.参考文献

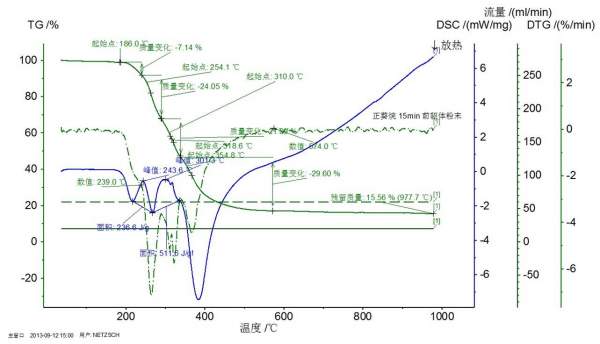

2.热处理前的凝胶TG-DSC图
3.实验结果
超声化学法合成y-Al2O3为什么热处理出来一直是黑色的


超声化学法合成y-Al2O3为什么热处理出来一直是黑色的-1


超声化学法合成y-Al2O3为什么热处理出来一直是黑色的-2


超声化学法合成y-Al2O3为什么热处理出来一直是黑色的-3
回复此楼

» 本帖已获得的红花（最新10朵）

victor_zf

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2013-09-23 09:49:26
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

victor_zf

新虫 (初入文坛)
怎么木有人呢~合了2个月了，一直是黑的，最好的也是灰的~泪求啊~
赞一下 回复此楼
2楼2013-09-23 17:22:45
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

victor_zf

新虫 (初入文坛)
送红花一朵
咋没有人反应啊~来先送红花一朵
赞一下 回复此楼
3楼2013-09-28 16:33:31
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

思凡的沙弥

银虫 (小有名气)

【答案】应助回帖

★ ★ ★ ★ ★
victor_zf: 金币+5, ★★★很有帮助 2013-10-15 10:04:09
1.之所以需要超声更长时间可能是lz实验室里超声的功率和文献上的不一样，建议多尝试几种不同的功率超声。
2.颜色可能是颗粒尺寸的原因（说不定就与lz超声的强度与时间有关），而700C应该还达不到氧化铝的烧结温度，对产物只能起到干燥除杂等作用，却不能改变氧化铝颗粒尺寸。。。。。
赞一下 回复此楼

» 本帖已获得的红花（最新10朵）

victor_zf
4楼2013-09-28 22:11:23
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

victor_zf

新虫 (初入文坛)
送红花一朵
引用回帖:
4楼: Originally posted by 思凡的沙弥 at 2013-09-28 22:11:23
1.之所以需要超声更长时间可能是lz实验室里超声的功率和文献上的不一样，建议多尝试几种不同的功率超声。
2.颜色可能是颗粒尺寸的原因（说不定就与lz超声的强度与时间有关），而700C应该还达不到氧化铝的烧结温度， ...

你的意思是说颜色为灰，只因为颗粒尺寸的原因，而不是因为有机物炭化等杂质的存在？
赞一下 回复此楼
5楼2013-10-08 16:41:44
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
相关版块跳转 我要订阅楼主 victor_zf 的主题更新
51/1返回列表
普通表情 龙 兔 虎 猫
最具人气热帖推荐 [查看全部] 作者 回/看 最后发表
[考研] 0805材料320求调剂 +3 深海物语 2026-03-20 3/150 2026-03-21 15:46 by 无际的草原
[考研] 278求调剂 +7 烟火先于春 2026-03-17 7/350 2026-03-21 15:22 by lature00
[考研] 286求调剂 +5 Faune 2026-03-21 5/250 2026-03-21 14:37 by lature00
[考研] 材料与化工（0856）304求 B区 调剂 +3 邱gl 2026-03-21 3/150 2026-03-21 13:47 by lature00
[考研] 336求调剂 +3 rmc8866 2026-03-21 3/150 2026-03-21 11:16 by 求调剂zz
[考研] 一志愿华中科技大学071000，求调剂 +3 沿岸有贝壳6 2026-03-21 3/150 2026-03-21 10:35 by 暮云清寒
[考研] 南昌大学材料专硕311分求调剂 +6 77chaselx 2026-03-20 6/300 2026-03-21 07:24 by JourneyLucky
[考研] 310求调剂 +3 baibai1314 2026-03-16 3/150 2026-03-21 03:56 by JourneyLucky
[考研] 265求调剂 +9 梁梁校校 2026-03-17 9/450 2026-03-21 02:17 by JourneyLucky
[考研] 华东师范大学-071000生物学-293分-求调剂 +3 研究生何瑶明 2026-03-18 3/150 2026-03-21 01:30 by JourneyLucky
[考研] 南京大学化学376求调剂 +3 hisfailed 2026-03-19 6/300 2026-03-20 23:43 by hisfailed
[考研] 一志愿中海洋材料工程专硕330分求调剂 +8 小材化本科 2026-03-18 8/400 2026-03-20 23:16 by JourneyLucky
[考研] 一志愿武汉理工材料工程专硕调剂 +9 Doleres 2026-03-19 9/450 2026-03-20 22:36 by JourneyLucky
[考研] 一志愿中南化学（0703）总分337求调剂 +8 niko- 2026-03-19 9/450 2026-03-20 21:57 by luoyongfeng
[考研] 一志愿南理工085701环境302求调剂院校 +3 葵梓卫队 2026-03-20 3/150 2026-03-20 19:28 by zhukairuo
[基金申请] 学校已经提交到NSFC，还能修改吗？ 40+4 babangida 2026-03-19 8/400 2026-03-20 15:58 by babero
[考研] 0703化学调剂 +10 妮妮ninicgb 2026-03-15 14/700 2026-03-19 22:59 by 学员8dgXkO
[考研] 一志愿苏州大学材料工程（085601）专硕有科研经历三项国奖两个实用型专利一项省级立项 +6 大火山小火山 2026-03-16 8/400 2026-03-17 15:05 by 无懈可击111
[考研] 333求调剂 +3 文思客 2026-03-16 7/350 2026-03-16 18:21 by 文思客
[考研] 326求调剂 +3 mlpqaz03 2026-03-15 3/150 2026-03-16 07:33 by Iveryant
信息提示
关闭
请填处理意见
关闭
