应《网络安全法》要求，自2017年10月1日起，未进行实名认证将不得使用互联网跟帖服务。为保障您的帐号能够正常使用，请尽快对帐号进行手机号验证，感谢您的理解与支持！

24小时热门版块排行榜

小木虫论坛-学术科研互动平台 » 材料区 » 微米和纳米 » 合成表征 » 合成的纳米二氧化钛 团聚厉害 有图 帮我看看还能不能想办法分散
111/2返回列表12下一页
查看: 3951  |  回复: 10
只看楼主 @他人 存档 新回复提醒 (忽略) 收藏    在APP中查看

8601985

木虫 (小有名气)

[求助] 合成的纳米二氧化钛 团聚厉害 有图 帮我看看还能不能想办法分散

用溶胶凝胶法-模板法合成纳米TiO2 分散在乙醇中超声了10min做的SEM 没敢超太久
麻烦看看再加大超声能把这些分散吗？

SDS模板合成
350度煅烧

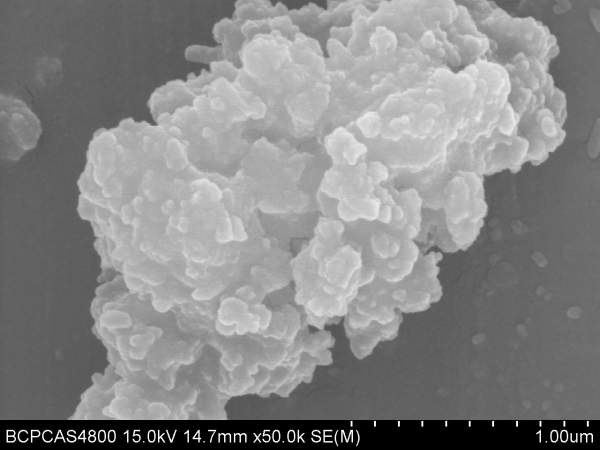

合成的纳米二氧化钛 团聚厉害 有图 帮我看看还能不能想办法分散

450度煅烧

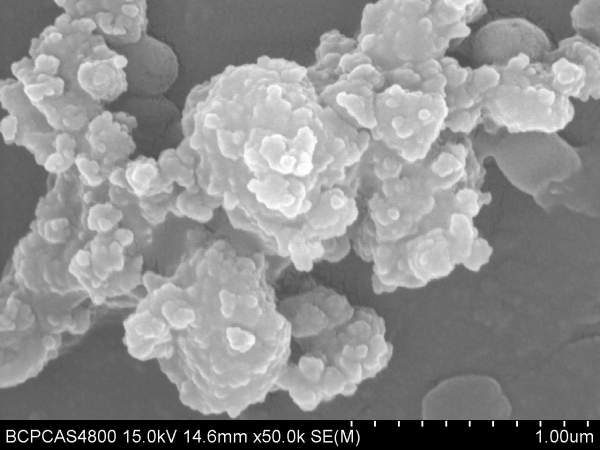

合成的纳米二氧化钛 团聚厉害 有图 帮我看看还能不能想办法分散-1

550度煅烧

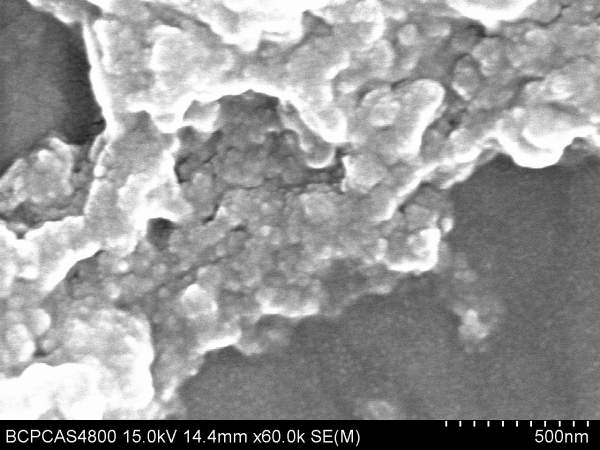

合成的纳米二氧化钛 团聚厉害 有图 帮我看看还能不能想办法分散-2

CTAB模板合成

350度煅烧

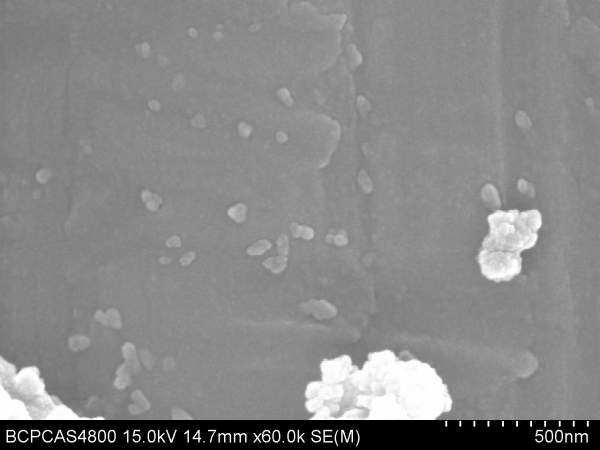

合成的纳米二氧化钛 团聚厉害 有图 帮我看看还能不能想办法分散-3

450度煅烧

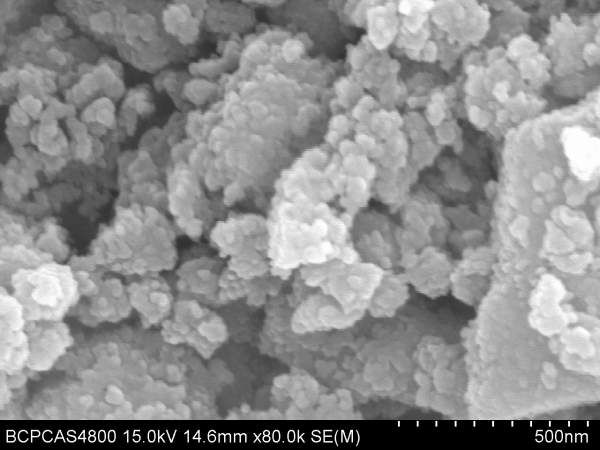

合成的纳米二氧化钛 团聚厉害 有图 帮我看看还能不能想办法分散-4

550度煅烧
合成的纳米二氧化钛 团聚厉害 有图 帮我看看还能不能想办法分散-5

另外这是微乳液法-水热法合成的 水洗乙醇洗了几遍 看电镜这是不是表面活性剂没洗干净啊？
合成的纳米二氧化钛 团聚厉害 有图 帮我看看还能不能想办法分散-6

恭请大侠们指点~
回复此楼

» 猜你喜欢

» 本主题相关商家推荐: (我也要在这里推广)

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2013-09-22 22:32:17
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

weq_ever

木虫 (小有名气)
引用回帖:
5楼: Originally posted by 8601985 at 2013-09-22 22:55:55
参数什么我也不懂...　老师搞的
再麻烦您下　我本来是想做空心纳米球　可以看起来没有成球　形貌不规则　这会由什么原因造成的呢？...

这不是检测参数的问题，而是你反应条件控制的问题，既然你提到了水洗醇洗，目测用的是化学沉淀法吧。化学沉淀法初始反应条件（滴加顺序、PH的调控、溶剂的选择）对最后制得的粉末性能其决定性影响。从图可看出你的粉末在反应阶段就已经团聚在一起了。这是制备纳米粉末普遍存在的问题。继续探索反应条件吧。
赞一下(2人) 回复此楼
7楼2013-09-23 07:49:31
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

gxytju2008

专家顾问 (文坛精英)

【答案】应助回帖

★ ★
感谢参与，应助指数 +1
8601985: 金币+2, ★★★很有帮助 2013-09-22 22:52:15
感觉够呛，不像超声问题，这颗粒都相互粘在一起了，可能是烧的时候都连成一体了，有机物有可能有，不过也有可能照的时候象散差了一点，另外你有没有喷金嗯
赞一下 回复此楼
2楼2013-09-22 22:36:26
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

8601985

木虫 (小有名气)
引用回帖:
2楼: Originally posted by gxytju2008 at 2013-09-22 22:36:26
感觉够呛，不像超声问题，这颗粒都相互粘在一起了，可能是烧的时候都连成一体了，有机物有可能有，不过也有可能照的时候象散差了一点，另外你有没有喷金嗯

喷了 老师还给喷了两遍
可是我在里面找到了一些分散好了 您看看
这是SDS 450度煅烧的
合成的纳米二氧化钛 团聚厉害 有图 帮我看看还能不能想办法分散-7
合成的纳米二氧化钛 团聚厉害 有图 帮我看看还能不能想办法分散-8
合成的纳米二氧化钛 团聚厉害 有图 帮我看看还能不能想办法分散-9

这是不是说明延长超声时间可以分散？
因为我赶急做的 就只超了10min
赞一下 回复此楼
3楼2013-09-22 22:41:08
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

gxytju2008

专家顾问 (文坛精英)

【答案】应助回帖

★ ★
8601985: 金币+2, ★★★很有帮助 2013-09-22 22:52:07
我感觉。。不容易，你可以试试，用大功率的，时间长点，反正SEM也方便，一次能做一大堆，两次，那还有种可能，就是金太厚了，也会降低画质。话说你们用的这参数真是有点诡异，15kV，WD这么远，要打能谱的么，一般5kV，8mm应该可以了
赞一下 回复此楼
4楼2013-09-22 22:46:57
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

8601985

木虫 (小有名气)
引用回帖:
4楼: Originally posted by gxytju2008 at 2013-09-22 22:46:57
我感觉。。不容易，你可以试试，用大功率的，时间长点，反正SEM也方便，一次能做一大堆，两次，那还有种可能，就是金太厚了，也会降低画质。话说你们用的这参数真是有点诡异，15kV，WD这么远，要打能谱的么，一般5k ...

参数什么我也不懂...　老师搞的
再麻烦您下　我本来是想做空心纳米球　可以看起来没有成球　形貌不规则　这会由什么原因造成的呢？
赞一下 回复此楼
5楼2013-09-22 22:55:55
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

gxytju2008

专家顾问 (文坛精英)
引用回帖:
5楼: Originally posted by 8601985 at 2013-09-22 22:55:55
参数什么我也不懂...　老师搞的
再麻烦您下　我本来是想做空心纳米球　可以看起来没有成球　形貌不规则　这会由什么原因造成的呢？...

E..这个离你目标估计还很久，操作条件，退火条件啥的差的应该还蛮多的，你按文献做的么，细节啥的多注意吧，我也没做过二氧化钛形貌，不太清楚细节的
赞一下 回复此楼
6楼2013-09-22 23:02:51
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

hedasxl

木虫 (正式写手)
引用回帖:
3楼: Originally posted by 8601985 at 2013-09-22 22:41:08
喷了 老师还给喷了两遍
可是我在里面找到了一些分散好了 您看看
这是SDS 450度煅烧的




这是不是说明延长超声时间可以分散？
因为我赶急做的 就只超了10min...

延长超声的时间可以使纳米粉体在溶剂中分散的更好。
这个课题我研究过，最多超声过4h。
你可以试一试。
赞一下 回复此楼
做好自己，维护家庭的和谐，照顾好老公和孩子。
8楼2013-09-23 08:38:37
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

hijackhit

金虫 (正式写手)

【答案】应助回帖

感谢参与，应助指数 +1
超声没戏了。硬团聚了，考虑高能球磨或者砂磨，或许能够粉碎。
赞一下 回复此楼
9楼2013-09-23 09:07:56
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

weq_ever

木虫 (小有名气)
引用回帖:
8楼: Originally posted by hedasxl at 2013-09-23 08:38:37
延长超声的时间可以使纳米粉体在溶剂中分散的更好。
这个课题我研究过，最多超声过4h。
你可以试一试。...

超声波能分散的是软团聚粉末吧，从楼主的SEM 照片可以看出楼主制备的粉末应该是硬团聚，是分散不开的，无力回天啊！
赞一下 回复此楼
10楼2013-09-23 09:47:14
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
相关版块跳转 我要订阅楼主 8601985 的主题更新
111/2返回列表12下一页
普通表情 龙 兔 虎 猫
最具人气热帖推荐 [查看全部] 作者 回/看 最后发表
[硕博家园] 售SCI一区T0P文章，我:8O.55.1.O.54,科目全,可伽急 +4 5sJFDKp2kwuI 2026-11-06 15/750 2026-11-09 06:43 by l48hFd8Nwae2
[论文投稿] 售SCI一区T0P文章，我:8.O.55.1.O.54,科目齐全,可+急 +3 5sJFDKp2kwuI 2026-11-06 14/700 2026-11-09 06:32 by l48hFd8Nwae2
[论文投稿] 售SCI一区T0P文章，我:8.O.55.1.O54,科目全,可伽急 +5 2rKfVQg2jQww 2026-11-06 15/750 2026-11-09 05:37 by l48hFd8Nwae2
[论文投稿] 售SCI一区文章，我:8.O.55.1.O.54,科目齐全,可伽急 +3 5sJFDKp2kwuI 2026-11-06 12/600 2026-11-09 05:26 by l48hFd8Nwae2
[公派出国] 售SCI文章，我:8O5.5.1.O.54,科目齐全,可+急 +8 ncTVBM6AOJHF 2026-11-04 23/1150 2026-11-07 06:49 by Equinoxhua
[公派出国] 售一区SCI文章T0P，我:8O.551.O54,科目全,可十急 +4 ELBZ6WwEaRj6 2026-11-05 5/250 2026-11-06 16:43 by 5sJFDKp2kwuI
[考博] 售SCI一区文章，我:8O5.5.1.O5.4,科目全,可伽急 +6 ELBZ6WwEaRj6 2026-11-05 8/400 2026-11-06 16:34 by 5sJFDKp2kwuI
[考博] 售SCI一区文章，我:8.O.55.1.O.54,科目齐全,可伽急 +6 ELBZ6WwEaRj6 2026-11-04 14/700 2026-11-06 16:32 by 5sJFDKp2kwuI
[公派出国] 售SCI一区T0P文章，我:8.O.55.1.O.54,科目齐全,可+急 +5 ttH3f1oA6ace 2026-11-04 10/500 2026-11-06 16:12 by 5sJFDKp2kwuI
[公派出国] 售SCI一区T0P文章，我:8O.55.1.O.5.4,科目齐全,可+急 +6 ncTVBM6AOJHF 2026-11-04 15/750 2026-11-06 13:49 by BkA9Bi5cMhkD
[硕博家园] 售SCI一区文章，我:8.O.551.O.5.4,科目全,可伽急 +6 ncTVBM6AOJHF 2026-11-04 11/550 2026-11-06 13:47 by BkA9Bi5cMhkD
[考博] 售SCI一区T0P文章，我:8.O55.1.O.54,科目全,可十急 +7 ncTVBM6AOJHF 2026-11-04 17/850 2026-11-06 13:47 by BkA9Bi5cMhkD
[硕博家园] 售SCI一区T0P文章，我:8O.55.1.O.54,科目全,可伽急 +8 ncTVBM6AOJHF 2026-11-04 14/700 2026-11-06 13:36 by BkA9Bi5cMhkD
[考研] 售SCI一区T0P文章，我:8.O.55.1.O.54,科目齐全,可+急 +5 ELBZ6WwEaRj6 2026-11-05 10/500 2026-11-06 12:32 by BkA9Bi5cMhkD
[考研] 售SCI一区文章，我:8.O.551.O.5.4,科目全,可伽急 +3 ELBZ6WwEaRj6 2026-11-04 10/500 2026-11-06 05:32 by qL1cU46YIdK0
[公派出国] 售SCI一区T0P文章，我:8.O.55.1.O54,科目全,可伽急 +5 kvewwGtKktqB 2026-11-04 14/700 2026-11-06 05:10 by qL1cU46YIdK0
[硕博家园] 售SCI一区T0P文章，我:8O.55.1.O.5.4,科目齐全,可+急 +6 kvewwGtKktqB 2026-11-04 16/800 2026-11-06 05:00 by qL1cU46YIdK0
[考博] 售一区SCI文章T0P，我:8O.551.O54,科目全,可十急 +4 ttH3f1oA6ace 2026-11-04 7/350 2026-11-06 02:13 by qL1cU46YIdK0
[考研] 售一区SCI文章T0P，我:8O.551.O54,科目全,可十急 +5 ncTVBM6AOJHF 2026-11-04 12/600 2026-11-06 01:42 by qL1cU46YIdK0
[教师之家] 售SCI一区T0P文章，我:8O.55.1.O.54,科目全,可伽急 +4 ncTVBM6AOJHF 2026-11-04 12/600 2026-11-05 11:10 by PYZmcHr5kSaq
信息提示
关闭
请填处理意见
关闭
