[求助] 如何用TSL软件画六方相的IPF图

我的样品里面有两相，一个立方相，一个六方相，想画六方相的IPF图，我是直接用的IPF quick map, 发现画出来的结果默认是立方相，想在属性里面改，也找不到改的地方，刚刚接触这个软件，请大家指教是怎么回事。平时都是再用HKL软件，只知道那里面可以改晶系，这个软件还真不知道哪里弄

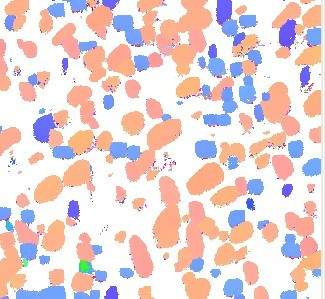

如何用TSL软件画六方相的IPF图

如何用TSL软件画六方相的IPF图-1

[ Last edited by juan.zhao on 2013-9-20 at 22:37 ]
回复此楼

» 猜你喜欢
1楼 2013-09-20 22:33:38
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

comma

专家顾问 (知名作家)

材料人

【答案】应助回帖

感谢参与，应助指数 +1
photoshop修改为 0001，01-10，-12-10
赞一下(1人) 回复此楼
每天一小步也有新高度
2楼2013-09-21 00:41:10
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

juan.zhao

铜虫 (初入文坛)
引用回帖:
2楼: Originally posted by comma at 2013-09-21 00:41:10
photoshop修改为 0001，01-10，-12-10

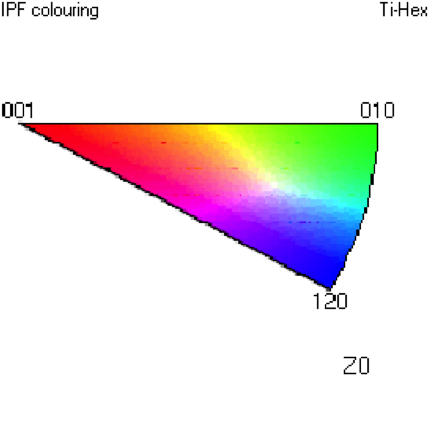

谢谢回复啊，但是这样改之后结果对吗？六方的应该是下面图的这个样子啊，直接改的话，120方向应该不对啊，能给解释一下吗？多谢啦
如何用TSL软件画六方相的IPF图-2
赞一下 回复此楼
3楼2013-09-21 15:59:20
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

comma

专家顾问 (知名作家)

材料人

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★
juan.zhao: 金币+20, ★★★很有帮助, 谢谢 2013-09-23 19:13:55
引用回帖:
3楼: Originally posted by juan.zhao at 2013-09-21 15:59:20
谢谢回复啊，但是这样改之后结果对吗？六方的应该是下面图的这个样子啊，直接改的话，120方向应该不对啊，能给解释一下吗？多谢啦

...

无妨。
001->  0001;
010-> -12-10;
120->  01-10.
赞一下 回复此楼
每天一小步也有新高度
4楼2013-09-21 21:33:50
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zxhao168

捐助贵宾 (正式写手)
comma的回复让我惊呆了，还有这样的神回复！！！ 虽然他的Miller 指数与miller-Bravas 指数之间的换算是正确的，但是立方系与密排六方系的反极图的color code是不一样的，是由对称性决定的。
赞一下 回复此楼
5楼2013-09-29 19:15:54
