maxfei

铜虫 (初入文坛)

[求助] 计算graphene的问题

刚刚学习VASP， 典型小弱。 碰到一个奇怪的问题，
我在计算2X2的supercell 的时候会得到比较靠谱的能带（见附图1）

但是计算4X4的时候能带特别怪异（见附图2），不知道是啥原因，哪位大牛指导一下
以下是我的4X4文件
cd $WORK_DIR/scf-results
rm  $WORK_DIR/scf-results/*


# VASP scf input files
cat > INCAR << EOF
SYSTEM = graphene
!LORBIT=11
PREC = Accurate   ! standard precision
LREAL = .FALSE.  ! real/reciprocial space projection

ISMEAR = 0
SIGMA = 0.02
IALGO=48
NBANDS=  70

EDIFF = 1E-6
ISTART = 0 !
IBRION=-1
NELMIN = 10       ! do a minimum of four electronic steps
NSW = 0         !  steps

ISPIN = 1        ! spin polarized calculation or not
LVHAR= .TRUE.

EOF

cat > POSCAR << EOF
graphene
  9.84
     1.0000000000000000    0.0000000000000000    0.0000000000000000
    -0.5000000000000000    0.8660254037844387    0.0000000000000000
     0.0000000000000000    0.0000000000000000    2.0000000000000000
   C
   32
Direct
        0.000000000   0.000000000   0.500000000
        0.250000000   0.000000000   0.500000000
        0.500000000   0.000000000   0.500000000
        0.750000000   0.000000000   0.500000000
        0.000000000   0.250000000   0.500000000
        0.000000000   0.500000000   0.500000000
        0.000000000   0.750000000   0.500000000
        0.250000000   0.250000000   0.500000000
        0.500000000   0.250000000   0.500000000
        0.750000000   0.250000000   0.500000000
        0.250000000   0.500000000   0.500000000
        0.500000000   0.500000000   0.500000000
        0.750000000   0.500000000   0.500000000
        0.250000000   0.750000000   0.500000000
        0.500000000   0.750000000   0.500000000
        0.750000000   0.750000000   0.500000000
        0.083333333   0.166666666   0.500000000
        0.333333333   0.166666666   0.500000000
        0.583333333   0.166666666   0.500000000
        0.833333333   0.166666666   0.500000000
        0.083333333   0.416666666   0.500000000
        0.333333333   0.416666666   0.500000000
        0.583333333   0.416666666   0.500000000
        0.833333333   0.416666666   0.500000000
        0.083333333   0.666666666   0.500000000
        0.333333333   0.666666666   0.500000000
        0.583333333   0.666666666   0.500000000
        0.833333333   0.666666666   0.500000000
        0.083333333   0.916666666   0.500000000
        0.333333333   0.916666666   0.500000000
        0.583333333   0.916666666   0.500000000
        0.833333333   0.916666666   0.500000000
EOF

zcat  $PSEUDO_DIR/paw/PBE/elements/C/POTCAR.Z  >  POTCAR


cat > KPOINTS << EOF
Automatic mesh
0              ! number of k-points = 0 ->automatic generation scheme
Gamma          ! generate a Gamma centered grid
4  4  1        ! subdivisions N_1, N_2 and N_3 along recipr. l. vectors
0. 0. 0.       ! optional shift of the mesh (s_1, s_2, s_3)
EOF



$VASP_COMMAND > scf.out


rm -r $WORK_DIR/bands-results
cp -r $WORK_DIR/scf-results $WORK_DIR/bands-results
cd $WORK_DIR/bands-results

###################################################


#####################################################################

#band structure calculation

# VASP input files
cat > INCAR << EOF
SYSTEM = graphene-pt

ICHARG = 11
!LORBIT=11
NBANDS= 70

  IALGO = 48

PREC = Accurate    ! standard precision
!ENCUT = 400    !
LREAL = .FALSE.  ! real/reciprocial space projection

ISMEAR = 0
SIGMA = 0.02
   !The default is LMAXMIX=2.
   !For the calculation of band structures within the L(S)DA+U approach
   !it is strictly required to increase LMAXMIX to 4 (d elements) and 6 (f elements).
!EDIFF = 1E-6

ISTART = 1 !
IBRION=-1
NSW = 0         !  steps

EOF



cat > KPOINTS << EOF
k-points along high symmetry lines
10  ! 10 intersections
Line-mode
Reciprocal
  0.0000000  0.0000000   0.0000000   ! gamma
  0.5000000  0.0000000   0.0000000   ! M

  0.5000000  0.0000000   0.0000000   ! M
  0.3333333  0.3333333   0.0000000   ! K

  0.3333333  0.3333333   0.0000000   ! K
  0.0000000  0.0000000   0.0000000   ! gamma
计算graphene的问题

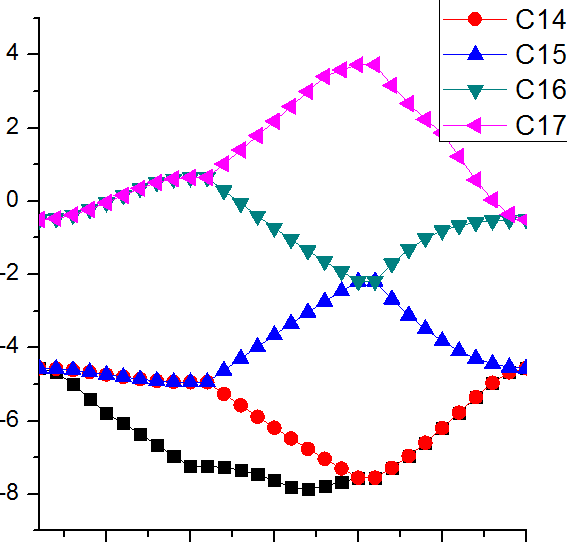

2X2超原胞


计算graphene的问题-1

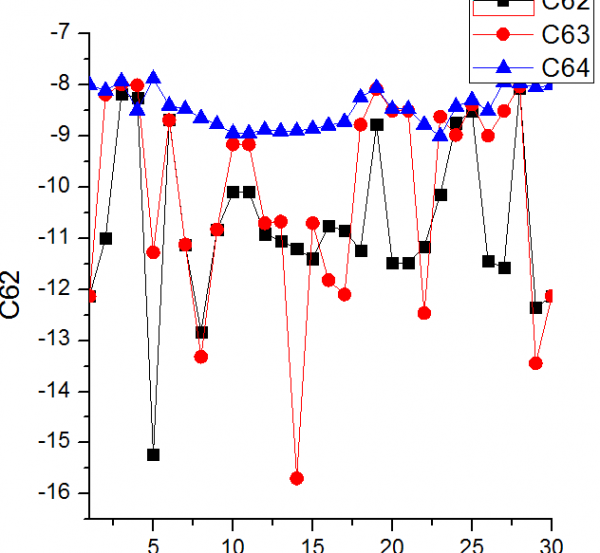

4X4超原胞能带

[ Last edited by maxfei on 2013-9-20 at 00:37 ]
回复此楼

» 猜你喜欢
1楼2013-09-20 00:29:02
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

小月三口

木虫 (正式写手)
引用回帖:
10楼: Originally posted by maxfei at 2013-10-01 00:48:54
我一开始也是这么认为的，没有道理不一样，但是我核对了一下我的数据，处理的没有问题，仁兄可以其他的建议。比如我的参数设置， 比如IALGO 。还有编译的时候会不会有问题，等等 谢谢探讨哈...

IALGO的设置也是影响计算时间而已，不影响结果。
石墨烯的高对称点是：
gamma(0 0 0)
M(0.5 0.0 0.0)
M(0.5 0.0 0.0)
K(1/3 2/3 0)
K(1/3 2/3 0)
gamma (0 0 0)
你设置错了，改了试试看
赞一下 回复此楼
11楼2013-10-01 13:31:53
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
查看全部 11 个回答

lu_wei07

银虫 (小有名气)

【答案】应助回帖

★
感谢参与，应助指数 +1
sunyang1988: 金币+1, 谢谢交流 2013-09-20 23:21:19
画能带应该用原胞的，就是说你应该用两个原子，当你用超胞来画能带图的时候，就出现了能带的折叠，不知道说清楚了没。
另外当你用超胞的时候高对称点就不是这样写了。
不知道说清楚了没
赞一下 回复此楼
这只是一场游戏
3楼2013-09-20 20:42:42
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

小月三口

木虫 (正式写手)

【答案】应助回帖

★
感谢参与，应助指数 +1
sunyang1988: 金币+1, 谢谢交流 2013-09-20 23:21:25
能带图与超胞的大小无关，胞大只是多了能带条数。
加大超胞仅是延长计算时间， 得到的结果应该一致，估计是你处理数据时出错，你看图中费米能级都不在零点
赞一下 回复此楼

» 本帖已获得的红花（最新10朵）

maxfei
4楼2013-09-20 21:20:31
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

mchcmc

金虫 (小有名气)

【答案】应助回帖

★ ★
感谢参与，应助指数 +1
identation: 金币+2, 谢谢指教！ 2013-09-22 09:30:55
个人估计4x4的问题应该出在INCAR里NBANDS=  70  这个参数上了，2x2的有8个原子，4x4的有32个原子，以PW91势为例每个C原子考虑4个电子，因此在4x4的时候你可以吧这个参数改成NBANDS=  140 甚至更大再试试，只是个人建议，不一定成功
赞一下 回复此楼

» 本帖已获得的红花（最新10朵）

maxfei
5楼2013-09-22 08:49:42
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
查看全部 11 个回答
