dragonship

铁杆木虫 (正式写手)

【答案】应助回帖

★ ★
臭水沟: 金币+2, 谢谢交流~ 2013-10-15 19:48:56
引用回帖:
7楼: Originally posted by amberpei2010 at 2013-10-12 10:12:53
求高手指点...

你那个模型 我怎么理解不了，有两种理解方法，按照你现在画的这种：是中间有个圆柱，然后突然扩大这部分一直困扰着我。到底有没有流体？如果有，那你这个模型不封闭；如果没有，你这个让我想起一种化工上面的流沙漏水，就是这部分形成的外场有流体然后通过外面大圆柱和中等圆柱的空隙，流入下面的中等圆柱，然后在渗入中间部分，最后流向小圆柱。都是靠重力影响的。两种情况分块part的时候不一样，所以我也没画好呢。
赞一下 回复此楼
11楼2013-10-12 17:15:49
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

amberpei2010

银虫 (小有名气)
引用回帖:
9楼: Originally posted by tarcy at 2013-10-12 16:16:25
你的算例挺像微BUBBLE生成器啊~~~
我粗看了一下，你的几何很乱，难道是结构直接转过来的？
几何的问题
1、几何体不封闭
2、各个流动区域间关系看不懂
3、nozzle那里的几个隔板，不知道是什么意思

网格的问题 ...

是个喷液滴的喷头~~~
不是直接转的。。我按照师兄给的图粗略画的。表示第一次用ICEM做算例，之前做的都是书上看的小例子
我是按点线面体那样建的，几何体不封闭的话，用那个拓扑修复的是不是就可以呢？

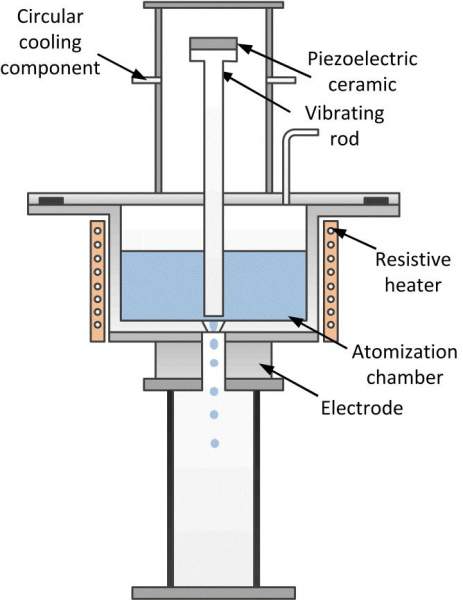

原理图是第一个，但我做的这个施加扰动促使液滴喷出的那个扰动振子形状不太一样，是第二个图，这个也是离开的师兄给的图。。
继续求高手指点~~~
ICEM CFD premesh后网格问题


ICEM CFD premesh后网格问题-1
赞一下 回复此楼
12楼2013-10-12 23:00:15
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

amberpei2010

银虫 (小有名气)
引用回帖:
10楼: Originally posted by dragonship at 2013-10-12 17:02:31
blocking右键 index control  打开这个之后看，选择reset，就应该能够显示全了。大概看了一下你的模型，你的blk 对于咽喉部分没有了，就是四个（似）三角形面交叉那里。...

那个锥形部分我是看毕业的师兄这部分采用的非结构网格，他说是因为这个锥台两端直径差太大，如果用结构网格会造成极度不均匀，他说用非结构然后在边界处把节点merge一下，这个问题我还问过同学，他的建议是分成均匀的四个用pave的方式。。不过他说的这个应该是在gambit里面的实现方式吧？在ICEM里面还不知道这个部分要怎么解决比较好
赞一下 回复此楼
13楼2013-10-12 23:04:26
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

amberpei2010

银虫 (小有名气)
引用回帖:
11楼: Originally posted by dragonship at 2013-10-12 17:15:49
你那个模型 我怎么理解不了，有两种理解方法，按照你现在画的这种：是中间有个圆柱，然后突然扩大这部分一直困扰着我。到底有没有流体？如果有，那你这个模型不封闭；如果没有，你这个让我想起一种化工上面的流沙漏 ...

那个部分是一个振子，施加扰动的，是一个金属实体，没有流体的，这个振子会有一个正弦扰动，促使金属液体流出去，原理图已经上传了，继续求高手指点
赞一下 回复此楼
14楼2013-10-12 23:06:25
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

tarcy

金虫 (正式写手)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★
amberpei2010: 金币+15, ★★★★★最佳答案, 谢谢啦~ 2013-10-13 13:29:42
臭水沟: 金币+2, 谢谢交流~ 2013-10-15 19:49:04
1、这是一个动网格的问题，活动塞下方的流体和上方不连通（几何上面没有间隙），怎么补充流体进入？
2、两相流的气体入口没有看到
3、加热壁面部分可以保留，怎么处理热流？ 如果是恒热流边界条件，且壁面导热率较高，可以考虑不做流固耦合
4、你师兄说得对，网格变化比较剧烈，需要使用四面体网格过度。 ICEM里面不需要做1/4，把baffle都删掉吧。

so good luck
赞一下 回复此楼
15楼2013-10-12 23:41:11
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

amberpei2010

银虫 (小有名气)
引用回帖:
15楼: Originally posted by tarcy at 2013-10-12 23:41:11
1、这是一个动网格的问题，活动塞下方的流体和上方不连通（几何上面没有间隙），怎么补充流体进入？
2、两相流的气体入口没有看到
3、加热壁面部分可以保留，怎么处理热流？ 如果是恒热流边界条件，且壁面导热率较 ...

几何上虽然没有间隙，但是在接触那里设置interface出来的效果其实是上下部分连通的，上面的冲入的氮气作用主要是防止金属氧化，热流那部分我也没想明白该怎么处理了，之前的师兄应该是没考虑加热那部分，因为他做的结果喷出来的液滴在没到达基底之前就变成固体金属颗粒停在半空中了，但是我看他做的有考虑重力，这个算是遗留问题吧
赞一下 回复此楼
16楼2013-10-13 09:44:20
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

dragonship

铁杆木虫 (正式写手)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★
amberpei2010: 金币+15, ★★★★★最佳答案, 谢谢～～ 2013-10-13 13:30:00
臭水沟: 金币+2, 谢谢交流~ 2013-10-15 19:49:13
引用回帖:
13楼: Originally posted by amberpei2010 at 2013-10-12 23:04:26
那个锥形部分我是看毕业的师兄这部分采用的非结构网格，他说是因为这个锥台两端直径差太大，如果用结构网格会造成极度不均匀，他说用非结构然后在边界处把节点merge一下，这个问题我还问过同学，他的建议是分成均匀 ...

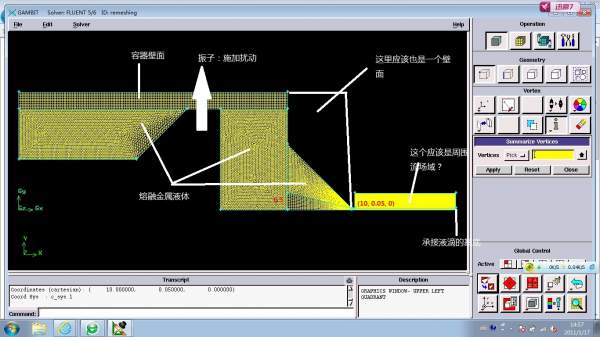

pave这种方法只在gambit中有，节点合并是在icem中。这个应该可以在icem中解决。昨晚想的我都失眠了，应该用到yblock。这样就好办些了。看了你上传的gambit图，才明白了。其实画出你上传的图，然后旋转360度就形成了你给的tin格式图。而blk也可以这样话，先画平面的，然后把参数调整好，关联好，就可以周期旋转360，形成你想要的网格。盛放金属液体的地方为什么你隔开了两层（tin中）？应该能画，不过时间上真是消耗了。三种性质的流体？
赞一下 回复此楼

» 本帖已获得的红花（最新10朵）

amberpei2010
17楼2013-10-13 10:34:45
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

amberpei2010

银虫 (小有名气)
送红花一朵
引用回帖:
17楼: Originally posted by dragonship at 2013-10-13 10:34:45
pave这种方法只在gambit中有，节点合并是在icem中。这个应该可以在icem中解决。昨晚想的我都失眠了，应该用到yblock。这样就好办些了。看了你上传的gambit图，才明白了。其实画出你上传的图，然后旋转360度就形成了 ...

啊，失眠了。。。我试试这种先平面再旋转一下的方法吧。直接画我已经凌乱了。。我看师兄做的是划分开的区域网格密度不一样，也就是椎体后面那部分网格要再密集一些，谢谢啦
赞一下 回复此楼
18楼2013-10-13 13:28:27
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

dragonship

铁杆木虫 (正式写手)
★
臭水沟: 金币+1, 谢谢交流~ 2013-10-15 19:49:21
引用回帖:
18楼: Originally posted by amberpei2010 at 2013-10-13 13:28:27
啊，失眠了。。。我试试这种先平面再旋转一下的方法吧。直接画我已经凌乱了。。我看师兄做的是划分开的区域网格密度不一样，也就是椎体后面那部分网格要再密集一些，谢谢啦...

http://pan.baidu.com/disk/home 对不起，还是没有画出来，你看看吧，划分的块应该就是这个样子，但是由于没有关联好，所以。。。。
赞一下 回复此楼
19楼2013-10-13 17:39:41
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

amberpei2010

银虫 (小有名气)
引用回帖:
19楼: Originally posted by dragonship at 2013-10-13 17:39:41
http://pan.baidu.com/disk/home 对不起，还是没有画出来，你看看吧，划分的块应该就是这个样子，但是由于没有关联好，所以。。。。...

这个链接貌似直接指向个人主页？我直接打开了自己的主页。。。
赞一下 回复此楼
20楼2013-10-13 18:39:06
