[求助] ICEM CFD premesh后网格问题

用ICEM CFD premesh后网格就变成下图所示了，各个边参数都有设定，但不知为什么会出现这种情况，求大神解救~
ICEM CFD premesh后网格问题
Unnamed QQ Screenshot20130917210044.png


ICEM CFD premesh后网格问题-1
Unnamed QQ Screenshot20130917211122.png
回复此楼

» 收录本帖的淘帖专辑推荐

仿真专用

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2013-09-17 21:13:24
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

dragonship

铁杆木虫 (正式写手)

【答案】应助回帖

★
感谢参与，应助指数 +1
1592203609: 金币+1, 谢谢回帖 2013-09-17 22:05:44
如上楼所说，检查结束后，还是这样可能原因没关联对。如果不涉密，请上tin和blk文件。
赞一下(1人) 回复此楼
3楼2013-09-17 22:03:30
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

dragonship

铁杆木虫 (正式写手)

【答案】应助回帖

★
臭水沟: 金币+1, 谢谢交流~ 2013-10-15 19:48:39
引用回帖:
7楼: Originally posted by amberpei2010 at 2013-10-12 10:12:53
求高手指点...

blocking右键 index control  打开这个之后看，选择reset，就应该能够显示全了。大概看了一下你的模型，你的blk 对于咽喉部分没有了，就是四个（似）三角形面交叉那里。
赞一下 回复此楼
10楼2013-10-12 17:02:31
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

dragonship

铁杆木虫 (正式写手)

【答案】应助回帖

★ ★
臭水沟: 金币+2, 谢谢交流~ 2013-10-15 19:48:56
引用回帖:
7楼: Originally posted by amberpei2010 at 2013-10-12 10:12:53
求高手指点...

你那个模型 我怎么理解不了，有两种理解方法，按照你现在画的这种：是中间有个圆柱，然后突然扩大这部分一直困扰着我。到底有没有流体？如果有，那你这个模型不封闭；如果没有，你这个让我想起一种化工上面的流沙漏水，就是这部分形成的外场有流体然后通过外面大圆柱和中等圆柱的空隙，流入下面的中等圆柱，然后在渗入中间部分，最后流向小圆柱。都是靠重力影响的。两种情况分块part的时候不一样，所以我也没画好呢。
赞一下 回复此楼
11楼2013-10-12 17:15:49
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

dragonship

铁杆木虫 (正式写手)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★
amberpei2010: 金币+15, ★★★★★最佳答案, 谢谢～～ 2013-10-13 13:30:00
臭水沟: 金币+2, 谢谢交流~ 2013-10-15 19:49:13
引用回帖:
13楼: Originally posted by amberpei2010 at 2013-10-12 23:04:26
那个锥形部分我是看毕业的师兄这部分采用的非结构网格，他说是因为这个锥台两端直径差太大，如果用结构网格会造成极度不均匀，他说用非结构然后在边界处把节点merge一下，这个问题我还问过同学，他的建议是分成均匀 ...

pave这种方法只在gambit中有，节点合并是在icem中。这个应该可以在icem中解决。昨晚想的我都失眠了，应该用到yblock。这样就好办些了。看了你上传的gambit图，才明白了。其实画出你上传的图，然后旋转360度就形成了你给的tin格式图。而blk也可以这样话，先画平面的，然后把参数调整好，关联好，就可以周期旋转360，形成你想要的网格。盛放金属液体的地方为什么你隔开了两层（tin中）？应该能画，不过时间上真是消耗了。三种性质的流体？
赞一下 回复此楼

» 本帖已获得的红花（最新10朵）

amberpei2010
17楼2013-10-13 10:34:45
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

dragonship

铁杆木虫 (正式写手)
★
臭水沟: 金币+1, 谢谢交流~ 2013-10-15 19:49:21
引用回帖:
18楼: Originally posted by amberpei2010 at 2013-10-13 13:28:27
啊，失眠了。。。我试试这种先平面再旋转一下的方法吧。直接画我已经凌乱了。。我看师兄做的是划分开的区域网格密度不一样，也就是椎体后面那部分网格要再密集一些，谢谢啦...

http://pan.baidu.com/disk/home 对不起，还是没有画出来，你看看吧，划分的块应该就是这个样子，但是由于没有关联好，所以。。。。
赞一下 回复此楼
19楼2013-10-13 17:39:41
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

dragonship

铁杆木虫 (正式写手)
★ ★
臭水沟: 金币+2, 谢谢交流~ 2013-10-15 19:49:38
引用回帖:
20楼: Originally posted by amberpei2010 at 2013-10-13 18:39:06
这个链接貌似直接指向个人主页？我直接打开了自己的主页。。。...

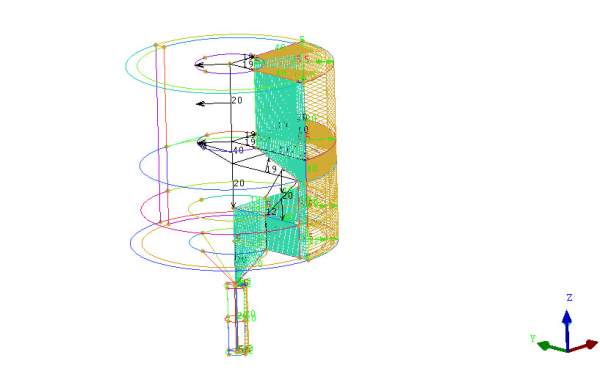

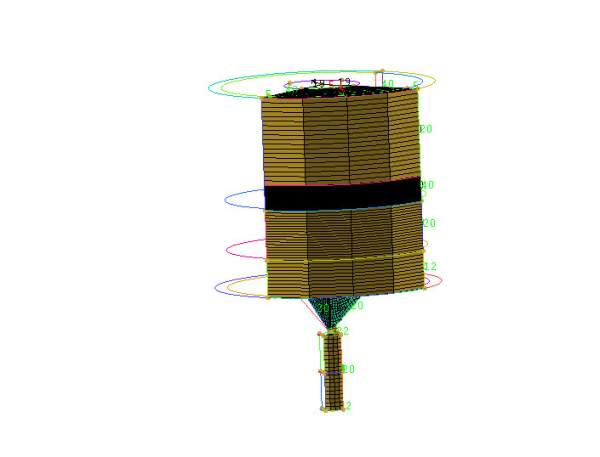

我打开是百度网盘的液面。里面有文件是tin和blk文件。你可以看看，我没关联好，方法也值得商榷，但是块基本就是这样子和模型一样了。下面这个图片的是我用二维旋转三维的画的，没有关联好，要建立很多辅助面和线，点。我也想直接给你上传blk文件，但是不知道我这网页怎么打开都没有那个插入和上传文件的按钮。哎。仅供参考。
ICEM CFD premesh后网格问题-2
赞一下 回复此楼
21楼2013-10-13 20:51:58
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

dragonship

铁杆木虫 (正式写手)
★ ★
臭水沟: 金币+2, 辛苦了~ 2013-10-15 19:49:44
引用回帖:
20楼: Originally posted by amberpei2010 at 2013-10-13 18:39:06
这个链接貌似直接指向个人主页？我直接打开了自己的主页。。。...

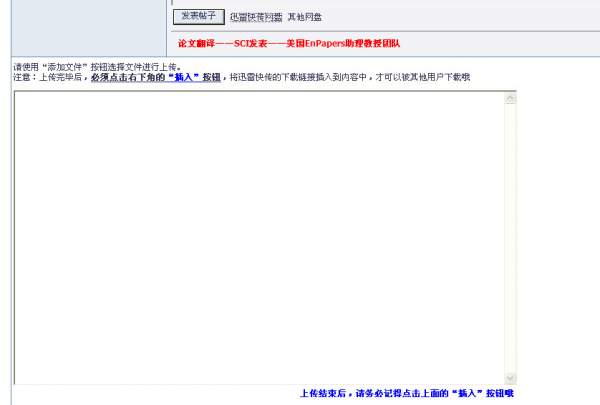

你看看竟然是这样，没有按钮的（迅雷网盘）。
ICEM CFD premesh后网格问题-3


ICEM CFD premesh后网格问题-4


ICEM CFD premesh后网格问题-5
赞一下 回复此楼
22楼2013-10-13 20:54:38
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

dragonship

铁杆木虫 (正式写手)
★
臭水沟: 金币+1, 谢谢交流~ 2013-10-15 19:50:05
引用回帖:
23楼: Originally posted by amberpei2010 at 2013-10-13 22:54:34
谢谢啦，你的百度网盘名字叫什么，我找找看能不能看到你的文件分享～...

是不是该教dragonship2011呢？
ICEM CFD premesh后网格问题-6


ICEM CFD premesh后网格问题-7
赞一下 回复此楼
24楼2013-10-14 09:00:39
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

dragonship

铁杆木虫 (正式写手)
★
臭水沟: 金币+1, 谢谢交流~ 2013-10-15 19:50:16

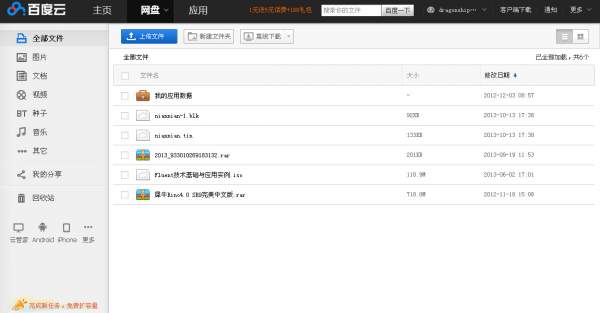

http://pan.baidu.com/s/11NtLL  sorry，原来是我还不会玩这个分享。
赞一下 回复此楼
25楼2013-10-14 09:02:29
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

dragonship

铁杆木虫 (正式写手)
★ ★
臭水沟: 金币+2, 谢谢交流~ 2013-10-15 19:50:22
引用回帖:
26楼: Originally posted by amberpei2010 at 2013-10-14 09:34:14
...

没有帮什么忙，不用客气。还有一种思想：把两个分开来画，从开始变小（圆锥）那里分开，下面和上面分开，然后画出两个blk，分别生成uns，然后在交界面上合并。像混合网格一样的方法，但是都用blk生成结构网格，然后再合并。
赞一下(1人) 回复此楼
27楼2013-10-14 15:22:28
