[求助] 关于VCSEL的多模问题 已有1人参与

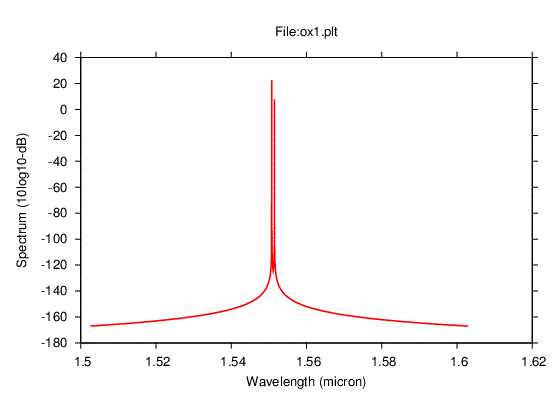

用软件设计的一个VCSEL，发射谱（见下图）中，有两个模式，边模抑制比不佳。
不明白的是：如何知道这两个模式分别是几阶的？横模还是纵模？（书上讲VCSEL一般纵模间隔较大，是单模的。因此怀疑下图的是否为横模？？还是其他情况？如何得到单纵模？

学习VCSEL不久，求指教。
关于VCSEL的多模问题
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2013-09-17 17:34:21
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

lx105

铜虫 (初入文坛)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★
ilmondo: 金币+20, ★★★很有帮助, 就送你了~ 2014-03-21 00:55:26
这是横模，两个模式的话，最高的是基模，LP01；旁边的是LP11.因为你这是光谱图，所以据我所知，得出来的应该是横模，vcsel腔长比较短，一般都是单纵模，我只是好奇你用什么软件设计的VCSEL，可以给我借鉴一下么？
赞一下(1人) 回复此楼
人生若只如初见
2楼2014-03-13 11:18:51
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

lx105

铜虫 (初入文坛)

【答案】应助回帖

你是不是改变VCSEL孔径了，或者增加注入电流，改变最高层有效折射率了？量子阱中的固有参数这个我还真没研究过，我师兄觉得会变，但我觉得不会变，因为VCSEL在研究模式的时候，一直都是等效成无源的双层光波导进行模拟的，所以模式个数应该不会跟量子阱有关系，而量子阱只跟模式阈值电流有关系~~我研究的不深，可能不太准确。
赞一下(1人) 回复此楼
人生若只如初见
5楼2014-03-14 09:24:32
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

ilmondo

金虫 (小有名气)
引用回帖:
2楼: Originally posted by lx105 at 2014-03-12 15:18:51
这是横模，两个模式的话，最高的是基模，LP01；旁边的是LP11.因为你这是光谱图，所以据我所知，得出来的应该是横模，vcsel腔长比较短，一般都是单纵模，我只是好奇你用什么软件设计的VCSEL，可以给我借鉴一下么？

终于有人来回答问题了~  我也觉得很奇怪，我设计的VCSEL为什么会多出一个模？横模还是纵模？ 就像你说的，我也觉得横模好像有违常识吧。不知是哪来的哈。我用的是PIC3D软件。同学你是哪个方向的，仿佛是同道中人？？
赞一下 回复此楼
3楼2014-03-13 11:38:24
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

ilmondo

金虫 (小有名气)
引用回帖:
2楼: Originally posted by lx105 at 2014-03-12 15:18:51
这是横模，两个模式的话，最高的是基模，LP01；旁边的是LP11.因为你这是光谱图，所以据我所知，得出来的应该是横模，vcsel腔长比较短，一般都是单纵模，我只是好奇你用什么软件设计的VCSEL，可以给我借鉴一下么？

我一直有一个怀疑，是不是量子阱中材料的固有参数（我把库文件改了）变了之后出现的？
赞一下 回复此楼
4楼2014-03-13 12:03:18
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

lx105

铜虫 (初入文坛)
PIC3D软件，这个我还真没见过 。。。是仿真软件？
赞一下 回复此楼
人生若只如初见
6楼2014-03-14 09:28:16
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

ilmondo

金虫 (小有名气)
引用回帖:
5楼: Originally posted by lx105 at 2014-03-13 13:24:32
你是不是改变VCSEL孔径了，或者增加注入电流，改变最高层有效折射率了？量子阱中的固有参数这个我还真没研究过，我师兄觉得会变，但我觉得不会变，因为VCSEL在研究模式的时候，一直都是等效成无源的双层光波导进行模 ...

我后来确实改过上面DBR的有效折射率，因为我想设一个氧化孔径，就把氧化孔位置的折射率给改了。而且我还根据文献把DBR的折射率都改了。

但是，之前就有这问题。因为我是在软件自带的例子上一点一点改的，我第一个改的就是量子阱的材料参数，之后就出现了两个模。

我是申请的试用版，Crosslight公司出的，还算知名的软件吧。你平时用什么软件呢？
赞一下 回复此楼
7楼2014-03-14 10:18:48
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

lx105

铜虫 (初入文坛)
引用回帖:
7楼: Originally posted by ilmondo at 2014-03-14 10:18:48
我后来确实改过上面DBR的有效折射率，因为我想设一个氧化孔径，就把氧化孔位置的折射率给改了。而且我还根据文献把DBR的折射率都改了。

但是，之前就有这问题。因为我是在软件自带的例子上一点一点改的，我第一 ...

对，影响模式个数的主要原因就是氧化孔径~~我都是用的matlab，你那个软件的全名叫什么啊？软件自带的例子就是VCSEL模型？
赞一下 回复此楼
人生若只如初见
8楼2014-03-14 11:40:04
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

ilmondo

金虫 (小有名气)
引用回帖:
8楼: Originally posted by lx105 at 2014-03-13 15:40:04
对，影响模式个数的主要原因就是氧化孔径~~我都是用的matlab，你那个软件的全名叫什么啊？软件自带的例子就是VCSEL模型？...

自己编的matlab？高手哦~  是的，PIC3D自带有VCSEL模型,功能强大，你可以申请试用版试试。
赞一下 回复此楼
9楼2014-03-21 00:51:04
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

ilmondo

金虫 (小有名气)
引用回帖:
8楼: Originally posted by lx105 at 2014-03-13 15:40:04
对，影响模式个数的主要原因就是氧化孔径~~我都是用的matlab，你那个软件的全名叫什么啊？软件自带的例子就是VCSEL模型？...

可以看看这里  http://www.crosslight.com.cn/Products/PICS3D.htm
赞一下 回复此楼
10楼2014-03-21 00:53:15
