| 查看: 581 | 回复: 2 | ||
张鹏ysu铁杆木虫 (正式写手)
|
[求助]
Ga2Te3中温稳定性？
|

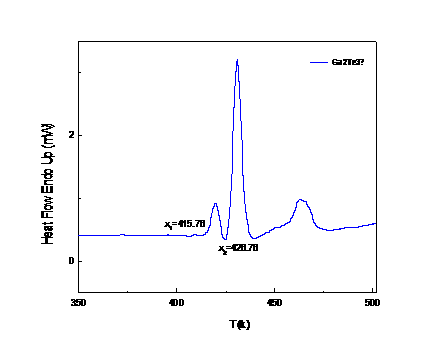

购买的Ga2Te3原料在做DSC实验时，在400多度出现了明显的热流波动峰，请大神们帮忙解释一下，这是怎么一回子个事儿？是发生相变了，还是分解了，还是其他因素导致的热流波动？本人新虫，越详细越好，下附数据图一张。拜谢~\(≧▽≦)/~啦啦啦！！！ 新图像.PNG |
回复此楼» 猜你喜欢
面上意见出来了
已经有18人回复
-
有多少人是今天查系统知道结果的？
已经有19人回复
-
能否申诉？
已经有4人回复
-
找导师
已经有7人回复
-
售SCI文章，我:8O5.5.1.O.54,科目齐全,可+急
已经有4人回复
-
售SCI一区T0P文章，我:8O.55.1.O.54,科目全,可伽急
已经有5人回复
-
售SCI一区T0P文章，我:8.O.55.1.O.54,科目齐全,可+急
已经有4人回复
-
售SCI一区文章，我:8.O.55.1.O.54,科目齐全,可伽急
已经有6人回复
-
有没有仍没收到信息的
已经有7人回复
-
国社科又开始会评了，不知道这次命运如何
已经有4人回复
穿越千年
版主 (著名写手)
寂寞读书的小和尚
- FPI: 2
- 应助: 238 (大学生)
- 贵宾: 0.515
- 金币: 9996.1
- 散金: 8750
- 红花: 119
- 沙发: 10
- 帖子: 2398
- 在线: 1369.1小时
- 虫号: 1393528
- 注册: 2011-09-07
- 性别: GG
- 专业: 半导体材料
- 管辖: 功能材料
【答案】应助回帖
★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★
感谢参与，应助指数 +1
张鹏ysu: 金币+20, ★★★★★最佳答案, O(∩_∩)O谢谢。现在仍在对Ga2Te3做DSC，发现有时候会出现峰，有时候不会出现峰。会不会是做DSC的铝盘里的Ga2Te3平铺的不均匀，所以导致了有时候出现峰，有时候不出现峰呢？ 2013-09-18 09:17:43
感谢参与，应助指数 +1
张鹏ysu: 金币+20, ★★★★★最佳答案, O(∩_∩)O谢谢。现在仍在对Ga2Te3做DSC，发现有时候会出现峰，有时候不会出现峰。会不会是做DSC的铝盘里的Ga2Te3平铺的不均匀，所以导致了有时候出现峰，有时候不出现峰呢？ 2013-09-18 09:17:43
| 个人感觉，和Te的挥发关联很大。Ga2Te3的熔化区间为784~798摄氏度左右，Te的熔点449.5℃，如果你的成分稍微偏离2：3，在Te量多时，在407℃左右有Ga2Te5生成；此外，就算没有新相生成，在400多度的时候，Te的饱和蒸汽呀已经很高，非常容易挥发。建议采用以下方法进一步确定：1、在410度左右保温一段时间，然后去做XRD，如果有新相生成，应该在XRD图谱有所体现。2、也在这一温度区间保温，然后去做能谱，看是否有Te元素的缺失，当然要是量波动太小，能谱不一定能体现出来。 |
2楼2013-09-17 08:55:06
穿越千年
版主 (著名写手)
寂寞读书的小和尚
- FPI: 2
- 应助: 238 (大学生)
- 贵宾: 0.515
- 金币: 9996.1
- 散金: 8750
- 红花: 119
- 沙发: 10
- 帖子: 2398
- 在线: 1369.1小时
- 虫号: 1393528
- 注册: 2011-09-07
- 性别: GG
- 专业: 半导体材料
- 管辖: 功能材料
3楼2013-09-18 16:17:35
