SiON层提高稀土掺杂SiO2发光器件的电学稳定性
看了南开大学孙甲明老师做关于硅基电池方面的工作。对于MOSLED的工作原理不是很了解,请同学们指点一二。我看应该跟MOSFET结构差不多。
另外对于图片一所示,怎么看出来随SiON层厚度增加阈值电压会出现负值,进而说明SION层中含有positive charge?
回复此楼
» 猜你喜欢
申博求助
已经有4人回复
27年申博自荐-能源/环境方向
已经有3人回复
闲聊
已经有3人回复
亲密关系
已经有13人回复
27秋申博自荐
已经有4人回复
1楼
2013-09-14 15:12:51
已阅
回复此楼
关注TA
给TA发消息
送TA红花
TA的回帖
小金粒的小屋
银虫
(小有名气)
应助: 1
(幼儿园)
金币: 472.4
散金: 30
帖子: 110
在线: 100.7小时
虫号: 1766902
注册: 2012-04-20
专业: 光学

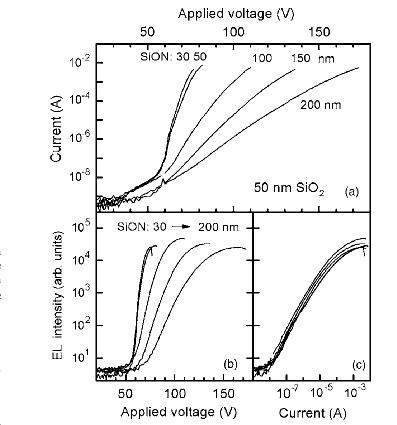

Figure 2中给出了三个小图,最上面的是伏安特性曲线(SiON层厚度不断变化)另外是电致发光强度(EL)跟外加电压(V)和电流(I)的关系,可以看出EL随电压变化过程中,SiON厚度影响比较大。而相对较来说,EL随电流的变化就受SiON厚度的影响就非常小。我想知道这有什么意义?文章是说通过这种先进的复合介质栅技术提高稀土掺杂SiO2发光器件的寿命,耐击穿特性,injection current density.....
赞
一下
回复此楼
2楼
2013-09-14 15:22:38
已阅
回复此楼
关注TA
给TA发消息
送TA红花
TA的回帖
小金粒的小屋
银虫
(小有名气)
应助: 1
(幼儿园)
金币: 472.4
散金: 30
帖子: 110
在线: 100.7小时
虫号: 1766902
注册: 2012-04-20
专业: 光学
论文名:Giant stability enhancement of rare-earth inplanted SiO2 light emitting devices by additional SiON protection layer
