[求助] Comsol 三维波导模型，高斯光输入怎么设置？已有1人参与

您好！我现在用Comsol4.3a想在3D模型下仿真直波导，输入高斯光，参考Comsol4.3b里的一个自聚焦的例子，用的散射边界条件，自定义电场的时候，变量的定义和电场的方程式输入都跟例子一样，为什么计算的时候有错误呢？说是自定义变量R（曲率半径）有错误。想请教一下，定义电场方程的时候需要注意什么呢？是不是4.3b里可以专门定义波矢k，而4.3a里也得在方程里加上k的定义？

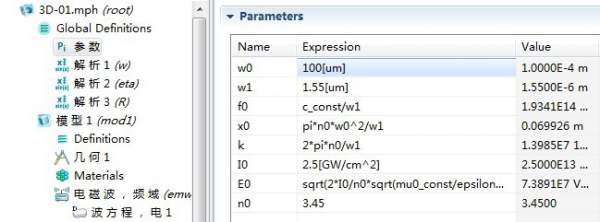

全局定义
w  ：w0*sqrt(1+(x/ x0)^2)
R   ：x*(1+(x0/x)^2)
eta  ：atan2(x,x0)
电场定义：
x     0
y     0
z     E0*w0/w(x)*exp(-(y^2+z^2)/w(x)^2)*exp(-i*(k*x-eta(x)+k (y^2+z^2)/(2*R(x))))
错误提示：Error in user-defined function.
        - Function: R
Failed to evaluate variable.
        - Variable: mod1.emw.E0iz
        - Defined as: ((exp((((((0.5*k)*((y^2)+(z^2)))/(R((x/unit_m_cf))*unit_m_cf))+((k*x)-eta((x/unit_m_cf))))*(-i)))*(exp(((-((y^2)+(z^2)))/((unit_m_cf*w((x/unit_m_cf)))^2)))*(w0*E0)))/(unit_m_cf*w((x/unit_m_cf))))
Failed to evaluate variable.
        - Variable: mod1.emw.Eiz
        - Defined as: (mod1.emw.E0iz*exp((((((-mod1.emw.kdirx)*mod1.emw.posx)-(mod1.emw.kdiry*mod1.emw.posy))-(mod1.emw.kdirz*mod1.emw.posz))*(mod1.emw.kinp*i))))
Failed to evaluate expression.
        - Expression: d((mod1.emw.Eiz*j*mod1.emw.kinp*(-(mod1.emw.nx-mod1.emw.kdirx)*mod1.emw.nz*mod1.emw.testDepvarx+(-mod1.emw.ny+mod1.emw.kdiry)*mod1.emw.nz*mod1.emw.testDepvary+((mod1.emw.nx-mod1.emw.kdirx)*mod1.emw.nx-(-mod1.emw.ny+mod1.emw.kdiry)*mod1.emw.ny)*mod1.emw.testDepvarz)/mod1.emw.murScalar)*(dvol),{test@3})
Comsol 三维波导模型，高斯光输入怎么设置？
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
我平静，我精彩。
1楼2013-09-13 17:17:00
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

88984202

金虫 (小有名气)
引用回帖:
6楼: Originally posted by 一米93 at 2013-09-23 14:17:23
我也做了这个例子，竟然内存溢出无法运算，4G内存不够吗？楼主你多大内存，可以吗？？

我是用服务器计算的，内存20多个G呢，普通电脑很容易溢出的，你得考虑优化网格了。
赞一下(1人) 回复此楼
我平静，我精彩。
7楼2013-09-23 19:58:53
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

rader107

禁虫 (小有名气)
★
感谢参与，应助指数 +1
臭水沟: 金币+1, 谢谢交流~ 2013-09-15 23:21:46
本帖内容被屏蔽
2楼2013-09-15 22:09:14
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

88984202

金虫 (小有名气)
引用回帖:
2楼: Originally posted by rader107 at 2013-09-15 22:09:14
你的R是不是定义错了，应该定义成变量吧。你说的例子是这个吗：Defining a Mapped Dielectric Distribution of a Metamaterial Lens

R应该是没有定义错的，因为Wave Optics Module>Nonlinear Optics>self focusing这个三维模型也是这么定义高斯光的，我就是参考的这个模型，我现在知道为什么会说R定义错了，因为我在建模的时候轴向选择没有选x轴，现在没有错了，但是运行之后，波导内的光场为什么为0呢？是不是光根本就没射进去？请指教可能是哪里出错了呢？
赞一下 回复此楼
我平静，我精彩。
3楼2013-09-16 16:28:48
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

梁学武lxw

木虫 (小有名气)

【答案】应助回帖

激励源加上了吗？把你的模型传上来看看，光说是解决不了问题的！
赞一下 回复此楼

» 本帖已获得的红花（最新10朵）

88984202
4楼2013-09-21 12:16:09
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

茗跃

金虫 (著名写手)

品茗未来，飞跃自己。

【答案】应助回帖

是不是还是坐标轴没有选择好，可以上传模型
赞一下 回复此楼

» 本帖已获得的红花（最新10朵）

88984202
学习是一个永恒的主题。
5楼2013-09-23 10:32:55
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

一米93

新虫 (初入文坛)

【答案】应助回帖

我也做了这个例子，竟然内存溢出无法运算，4G内存不够吗？楼主你多大内存，可以吗？？
赞一下 回复此楼
6楼2013-09-23 14:17:23
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

88984202

金虫 (小有名气)
送红花一朵
引用回帖:
4楼: Originally posted by 梁学武lxw at 2013-09-21 12:16:09
激励源加上了吗？把你的模型传上来看看，光说是解决不了问题的！

模型在我发的下一个帖子里，高斯光输入没有错误了，但是输出光场为0，不知道为什么，请指教！
赞一下 回复此楼
我平静，我精彩。
8楼2013-09-23 20:04:38
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

88984202

金虫 (小有名气)
送红花一朵
引用回帖:
5楼: Originally posted by 茗跃 at 2013-09-23 10:32:55
是不是还是坐标轴没有选择好，可以上传模型

模型在我发的下一个帖子里，高斯光输入没有错误了，但是输出光场为0，不知道为什么，请指教！
赞一下 回复此楼
我平静，我精彩。
9楼2013-09-23 20:05:41
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

蓝色@风

金虫 (小有名气)

【答案】应助回帖

你好，我在模拟高斯光束的时候遇到了一样的问题，请问你是怎么解决的？建模的时候轴向选择没有选x轴是什么意思呀？
赞一下 回复此楼
人生必须呵呵哒
10楼2015-04-14 19:06:10
