[求助] 关于交流阻抗测试的一些疑问

请问一般胶体的交流阻抗是怎么测的？我有一些石墨烯的乙二醇分散液，导师想让我测一下这种胶体分散液的交流阻抗。隔壁实验室有一台PARSTAT 2273电化学工作站，我试过把分散液倒在一个两边各有一个铜片的塑料槽里，把工作电极夹在一个铜片上，参比电极夹在对电极上后再把对电极夹在另外一端的铜片上，但是测不出结果，请问我的接线方式对吗？我该怎么改进测出这分散液的交流阻抗？本人学物理的，完全不懂这电化学工作站。。。

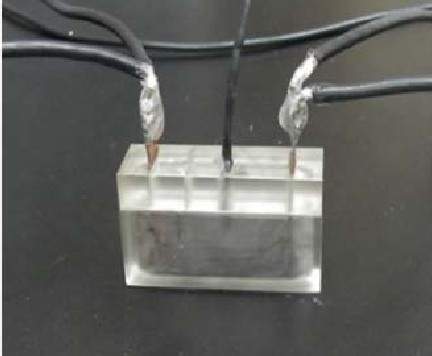

（附件是那个槽图片）
关于交流阻抗测试的一些疑问
回复此楼

» 收录本帖的淘帖专辑推荐

聚合物电解质相关

» 猜你喜欢

» 本主题相关商家推荐: (我也要在这里推广)

» 本主题相关价值贴推荐，对您同样有帮助:
我愿化生石桥，受五百年风吹，五百年日晒，五百年雨淋，只愿你从桥上走过
1楼 2013-09-11 15:59:20
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

corrtest

木虫 (著名写手)

【答案】应助回帖

★ ★
感谢参与，应助指数 +1
张三的歌: 金币+2, ★有帮助 2013-09-11 18:19:15
工作电极一端，参比和辅助两者作为另一端。
你可以用惰性电极铂电极作为工作电极和对电极。看你的胶体是否稳定。
赞一下 回复此楼
2楼2013-09-11 17:19:59
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

张三的歌

木虫 (正式写手)
引用回帖:
2楼: Originally posted by corrtest at 2013-09-11 17:19:59
工作电极一端，参比和辅助两者作为另一端。
你可以用惰性电极铂电极作为工作电极和对电极。看你的胶体是否稳定。

胶体很稳定，放了快两个月了也没沉降。铜片做电极有什么弊端？
赞一下 回复此楼
我愿化生石桥，受五百年风吹，五百年日晒，五百年雨淋，只愿你从桥上走过
3楼2013-09-11 18:20:19
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

ging1990

金虫 (小有名气)
虽然不知道在说些什么，但却是听起来很················
赞一下 回复此楼
4楼2013-09-12 17:39:42
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

实验试验

金虫 (小有名气)

【答案】应助回帖

★ ★ ★ ★ ★
张三的歌: 金币+5, ★★★很有帮助, 感谢解答，多多交流！ 2013-12-04 09:25:40
我用的是和你一样的电化学工作站。你用两个铂丝。一个做工作电极。一个做对电极参比电极。我不知道你测试方法对不对。这个电化学工作站应该用powersine 里面第一个single sine 里面的第一个进行测试。调节频率。你可以从10mhz-100KHZ进行测试试试。我也是刚开始做阻抗这一块。我做高温熔盐的阻抗。新手。不过我看了点文献。没见过用铜做电极。镀金的铜片电极我在文献中见到别人用过。一般用的最多的都是铂丝。我们多交流交流啊。
赞一下 回复此楼
科研头疼啊
5楼2013-12-03 21:17:01
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

张三的歌

木虫 (正式写手)
引用回帖:
5楼: Originally posted by 实验试验 at 2013-12-03 21:17:01
我用的是和你一样的电化学工作站。你用两个铂丝。一个做工作电极。一个做对电极参比电极。我不知道你测试方法对不对。这个电化学工作站应该用powersine 里面第一个single sine 里面的第一个进行测试。调节频率。你可 ...

好的，谢谢。我去试试铂丝和铜片镀金。还有就是输入电压信号在阻抗很大的时候是否应该调大一点？

[ 发自小木虫客户端 ]
赞一下 回复此楼
我愿化生石桥，受五百年风吹，五百年日晒，五百年雨淋，只愿你从桥上走过
6楼2013-12-04 08:11:03
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

实验试验

金虫 (小有名气)
引用回帖:
6楼: Originally posted by 张三的歌 at 2013-12-04 08:11:03
好的，谢谢。我去试试铂丝和铜片镀金。还有就是输入电压信号在阻抗很大的时候是否应该调大一点？
...

一般电压信号都是5MV到10mv就可以。我在小木虫里面看到有人问是不是阻抗大把电压信号调高点。大部分人都说在5mv到10mv区间里面。具体原因我不记得了。我找找看可能找到那个帖子我在发给你看看
赞一下 回复此楼
科研头疼啊
7楼2013-12-05 21:45:15
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

实验试验

金虫 (小有名气)

【答案】应助回帖

http://muchong.com/bbs/viewthread.php?tid=6246951&fpage=3
大家都说交流阻抗测试时，施加的振幅信号要足够小，一般都是5mV或者10mV。但是我测量聚合物电解质时，振幅太小，测量的数据很乱。如果把振幅设置到100或200mV，对于测量体系有什么影响么？振幅设置的大小对于最后阻抗数据的分析有什么影响啊，会增大误差么？
这是我看那个电压振幅问题。你可以看看。对你的体系我不了解。你可以看看别人的。
如果你知道了具体体系施加什么电压振幅的话。也顺便帮我解惑下。我做的氟化物体系熔盐的电导率。
赞一下 回复此楼
科研头疼啊
8楼2013-12-05 21:56:06
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

张三的歌

木虫 (正式写手)
引用回帖:
8楼: Originally posted by 实验试验 at 2013-12-05 21:56:06
http://muchong.com/bbs/viewthread.php?tid=6246951&fpage=3
大家都说交流阻抗测试时，施加的振幅信号要足够小，一般都是5mV或者10mV。但是我测量聚合物电解质时，振幅太小，测量的数据很乱。如果把振幅设置到 ...

我从5mV一直试到200mV，发现阻抗太大，加200mV才会有正常的谱。但又不知道这么大的信号得到的数据是否可靠。我再去试试看。。。
赞一下 回复此楼
我愿化生石桥，受五百年风吹，五百年日晒，五百年雨淋，只愿你从桥上走过
9楼2013-12-05 22:28:57
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

实验试验

金虫 (小有名气)
引用回帖:
9楼: Originally posted by 张三的歌 at 2013-12-05 22:28:57
我从5mV一直试到200mV，发现阻抗太大，加200mV才会有正常的谱。但又不知道这么大的信号得到的数据是否可靠。我再去试试看。。。...

由于采用小幅度的正弦电势信号对系统进行微扰，电极上交替出现阳极和阴极过程，二者作用相反，因此，即使扰动信号长时间作用于电极，也不会导致极化现象的积累性发展和电极表面状态的积累性变化。因此EIS法是一种“准稳态方法”。
这是我看到了对电势信号的解释。我今天刚做了一个高温电化学实验。在1050度下。测试氟化物体系的阻抗谱，测了几个阻抗谱图还是可以的电阻为2-3欧姆，跟别人文献是差不多的。后面我又把温度降到1000度测试，电阻一下子到了上千欧姆。我不知道是不是电极用久了会被腐蚀从而使测试结果不准确。我们一般高温电化学测试都是5mv到10MV。
你这个体系你可以查查文献看看别人测试都是多少你在对比下。还有频率你可以多试几次。比如我今晚用了100mhz到100KHz,10Mhz到100KHz，10Hz到100KHz。我发现我的体系用100mhz到100KHz效果最好。
赞一下 回复此楼
科研头疼啊
10楼2013-12-06 20:42:52
